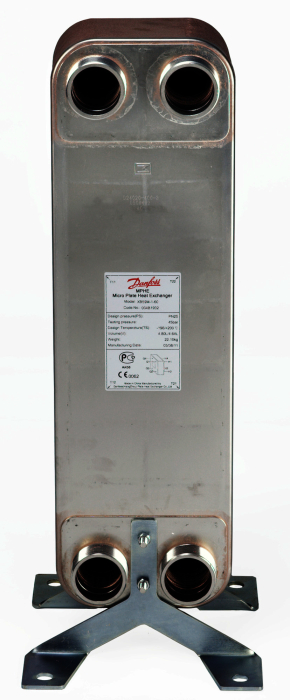

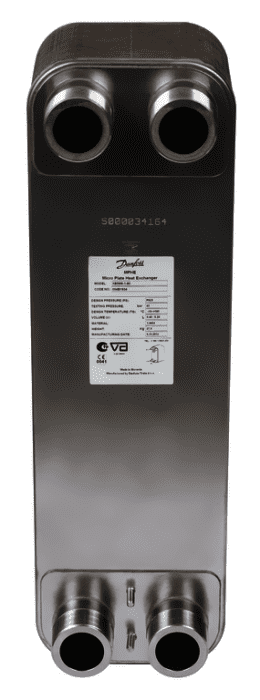

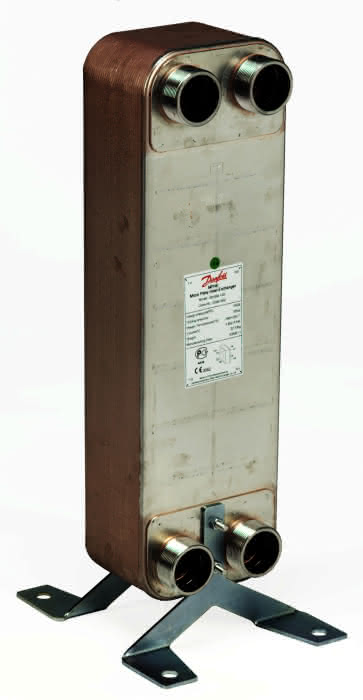

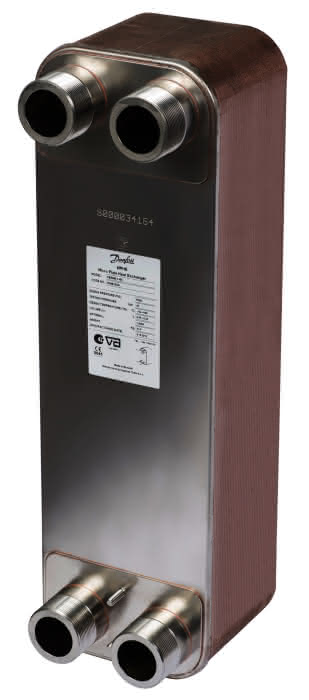

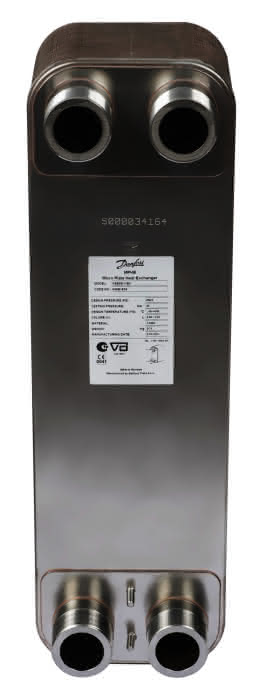

Danfoss gelöteter Wärmeübertrager MPHE XB 59M-1 70 PN25 G 2 A x 52mm
Numéro d'article
99901636368
Numéro d'usine
004B1933
Code de commande
DF004B1933
temps de montage (roturiers ??)
50 Min
Numéro de tarif douanier
84195080
Danfoss gelöteter Wärmeübertrager MPHE XB 59M-1 70 PN25 G 2 A x 52mm
Description
Danfoss Dichtungsloser Plattenwärmeübertrager aus Edelstahl, mit Kupfer unter Vakuum zu einer kompakten Einheit verlötet.
Neuartige Micro Plate Wärmeübertragertechnologie mit einzigartiger Plattenstruktur.
Starkwandige, flachdichtende Gewindeanschlüsse.
Berechnung und Werkstoffe entsprechend den AD-Merkblättern.
Gefertigt nach DIN ISO 9001, CE-geprüft gem. Druckgeräterichtlinie 97/23/EG (PED).
Energie- und Kosteneinsparung durch einzigartige Micro Plate MPHE Konstruktion.
Längere Lebensdauer.
Korrosionsbeständige Ausführung.
Kompakte Bauweise.
Reduzierter Druckverlust durch optimierte Strömungsverteilung.
Verbesserte Wärmeübertragung durch gleichmäßig hohe Strömungsgeschwindigkeit über die gesamte Übertragungsfläche.
Betriebsdruck Seite 1 (bar) (Max): 25 bar
Betriebsdruck Seite 2 (bar) (Max): 25 bar
Zulässige Temperatur (C) (Min): -10
Zulässige Temperatur (C) (Max): 180
Plattentyp: M
Anschlussart: Gewinde
Anzahl Kreise: 1
Anzahl der Platten: 70
Wärmeübertragungsfläche gesamt (m2): 6,824 m2
Plattenwerkstoff: EN 1.4404
Zulassung/Zertifizierung: PED 97/23/EC
GOST/RusslandSVGW/Schweiz
VA/Dänemark
Fabrikat: Danfoss
Typ: XB59M-1
Bestell-Nr: ---
Neuartige Micro Plate Wärmeübertragertechnologie mit einzigartiger Plattenstruktur.
Starkwandige, flachdichtende Gewindeanschlüsse.
Berechnung und Werkstoffe entsprechend den AD-Merkblättern.
Gefertigt nach DIN ISO 9001, CE-geprüft gem. Druckgeräterichtlinie 97/23/EG (PED).
Energie- und Kosteneinsparung durch einzigartige Micro Plate MPHE Konstruktion.
Längere Lebensdauer.
Korrosionsbeständige Ausführung.
Kompakte Bauweise.
Reduzierter Druckverlust durch optimierte Strömungsverteilung.
Verbesserte Wärmeübertragung durch gleichmäßig hohe Strömungsgeschwindigkeit über die gesamte Übertragungsfläche.
Betriebsdruck Seite 1 (bar) (Max): 25 bar
Betriebsdruck Seite 2 (bar) (Max): 25 bar
Zulässige Temperatur (C) (Min): -10
Zulässige Temperatur (C) (Max): 180
Plattentyp: M
Anschlussart: Gewinde
Anzahl Kreise: 1
Anzahl der Platten: 70
Wärmeübertragungsfläche gesamt (m2): 6,824 m2
Plattenwerkstoff: EN 1.4404
Zulassung/Zertifizierung: PED 97/23/EC
GOST/RusslandSVGW/Schweiz
VA/Dänemark
Fabrikat: Danfoss
Typ: XB59M-1
Bestell-Nr: ---
MicroPlate – Plattenwärmeübertrager (MPHE): XB59
Energie- und Kosteneinsparungen
bessere Wärmeübertragung
geringerer Druckverlust
flexiblerer Aufbau
längere Lebensdauer
MicroPlate – Plattenwärmeübertrager – eine revolutionäre Technologie von Danfoss. Durch das einzigartige Plattenmuster können MPHEs Wärme effizienter als alle vorangegangenen Modelle übertragen.
Vorteile:
XB59 ist ein kupfergelöteter Wärmeübertrager und für Fernwärme-, Fernkälte- und Heizungsanwendungen konzipiert und konfiguriert.
Zulassung: Druckgeräte-Richtlinie (PED).
Keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Plattenwechsler Zentralheizung
Werkstoff
rostfreier Stahl
Ausführung
gelötet
Werkstoff Lotmaterial
Kupfer
Volumenstrom Primär
150 m³/h
Volumenstrom Sekundär
150 m³/h
Max. Arbeitsdruck
25 bar
Max. Druckdifferenz bei 20 °C
25 bar
Max. Vorlauftemperatur
180 °C
Temperatur sekundär
180 °C
Höhe
607 mm
Breite
186 mm
Tiefe
186 mm
Mittenabstand Anschlüsse
519 mm
Anzahl der Platten
70
Primäreranschluss
Außengewinde
Nenndurchmesser Primäreranschluss
2 Zoll (50)
Sekundäreranschluss
Außengewinde
Nenndurchmesser Sekundäreranschluss
2 Zoll (50)
Geeignet für Dämmschale
Ja
Mit Dämmschale
Nein
Seitliche Anschlussmöglichkeit
Ja
Wärmetauscher vollversiegelt
Ja
