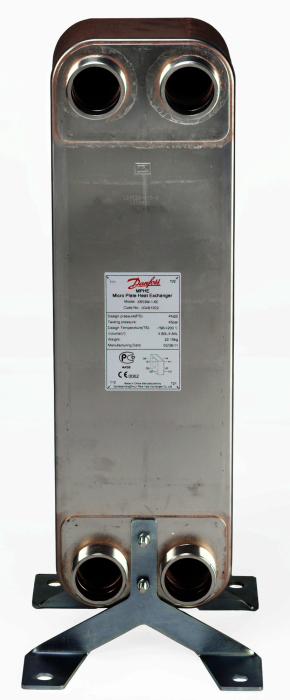

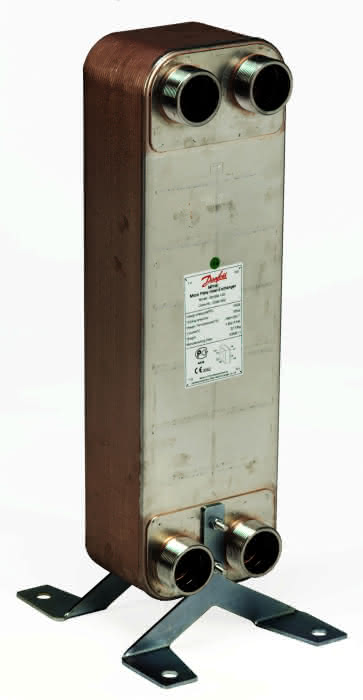

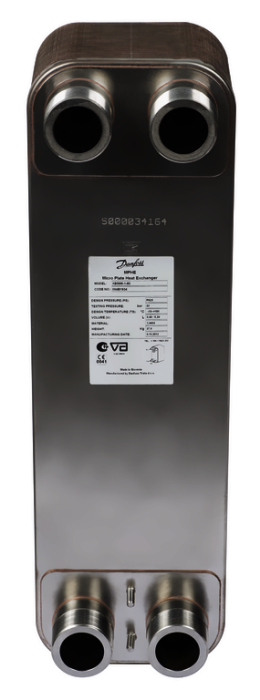

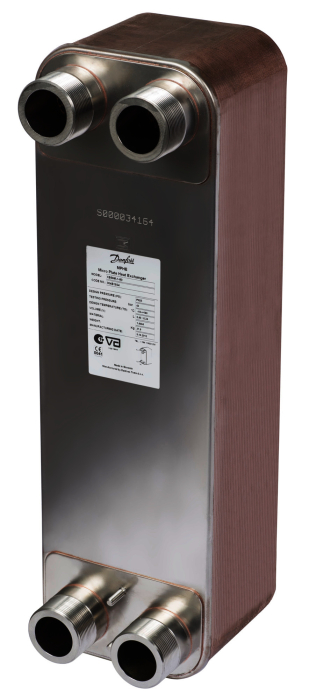

Danfoss gelöteter Wärmeübertrager MPHE XB 59M-1 40 PN25 G 2 A x 52mm
Numéro d'article
99901636280
Numéro d'usine
004B1922
Code de commande
DF004B1922
temps de montage (roturiers ??)
50 Min
Numéro de tarif douanier
84195080
Danfoss gelöteter Wärmeübertrager MPHE XB 59M-1 40 PN25 G 2 A x 52mm
Description
Danfoss Dichtungsloser Plattenwärmeübertrager aus Edelstahl, mit Kupfer unter Vakuum zu einer kompakten Einheit verlötet.
Betriebsdruck Seite 1 (bar) (Max): 25 bar
Betriebsdruck Seite 2 (bar) (Max): 25 bar
Zulässige Temperatur (C) (Min): -10
Zulässige Temperatur (C) (Max): 180
Plattentyp: M
Anschlussart: Gewinde
Anzahl Kreise: 1
Anzahl der Platten: 40
Wärmeübertragungsfläche gesamt (m2): 3,814 m2
Plattenwerkstoff: EN 1.4404
Zulassung/Zertifizierung: PED 97/23/EC
Neuartige Micro Plate Wärmeübertragertechnologie mit einzigartiger Plattenstruktur. Starkwandige, flachdichtende Gewindeanschlüsse. Berechnung und Werkstoffe entsprechend den AD-Merkblättern. Gefertigt nach DIN ISO 9001, CE-geprüft gem. Druckgeräterichtlinie 97/23/EG (PED). Energie- und Kosteneinsparung durch einzigartige Micro Plate MPHE Konstruktion. Längere Lebensdauer. Korrosionsbeständige Ausführung. Kompakte Bauweise. Reduzierter Druckverlust durch optimierte Strömungsverteilung. Verbesserte Wärmeübertragung durch gleichmäßig hohe Strömungsgeschwindigkeit über die gesamte Übertragungsfläche.
GOST/RusslandSVGW/Schweiz VA/Dänemark
Fabrikat: Danfoss
Typ: XB59M-1
Bestell-Nr: ---
MicroPlate – Plattenwärmeübertrager (MPHE): XB59
Energie- und Kosteneinsparungen
bessere Wärmeübertragung
geringerer Druckverlust
flexiblerer Aufbau
längere Lebensdauer
MicroPlate – Plattenwärmeübertrager – eine revolutionäre Technologie von Danfoss. Durch das einzigartige Plattenmuster können MPHEs Wärme effizienter als alle vorangegangenen Modelle übertragen.
Vorteile:
XB59 ist ein kupfergelöteter Wärmeübertrager und für Fernwärme-, Fernkälte- und Heizungsanwendungen konzipiert und konfiguriert.
Zulassung: Druckgeräte-Richtlinie (PED).
Keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Plattenwechsler Zentralheizung
Werkstoff
rostfreier Stahl
Ausführung
gelötet
Werkstoff Lotmaterial
Kupfer
Volumenstrom Primär
150 m³/h
Volumenstrom Sekundär
150 m³/h
Max. Arbeitsdruck
25 bar
Max. Druckdifferenz bei 20 °C
25 bar
Max. Vorlauftemperatur
180 °C
Temperatur sekundär
180 °C
Höhe
607 mm
Breite
186 mm
Tiefe
186 mm
Mittenabstand Anschlüsse
519 mm
Anzahl der Platten
40
Primäreranschluss
Außengewinde
Nenndurchmesser Primäreranschluss
2 Zoll (50)
Sekundäreranschluss
Außengewinde
Nenndurchmesser Sekundäreranschluss
2 Zoll (50)
Geeignet für Dämmschale
Ja
Mit Dämmschale
Nein
Seitliche Anschlussmöglichkeit
Ja
Wärmetauscher vollversiegelt
Ja
