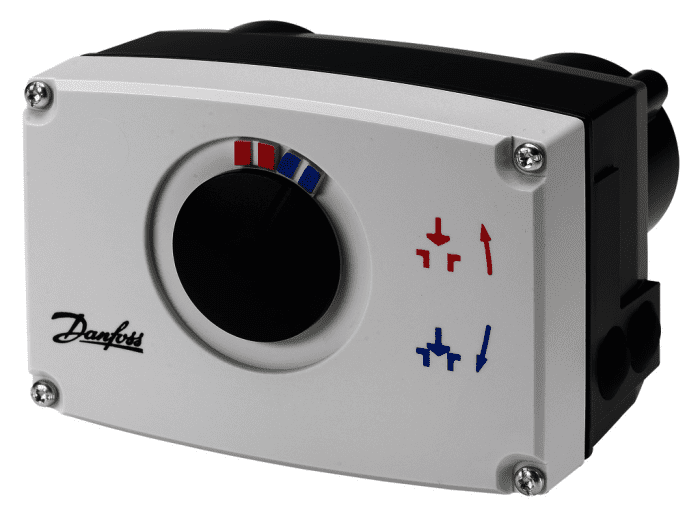

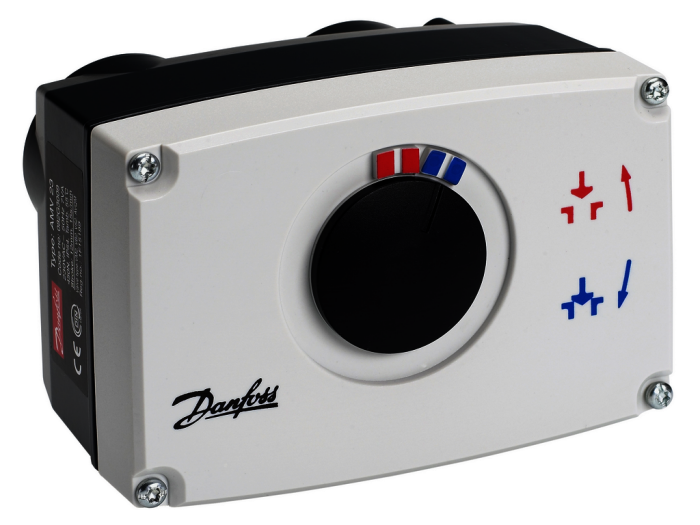

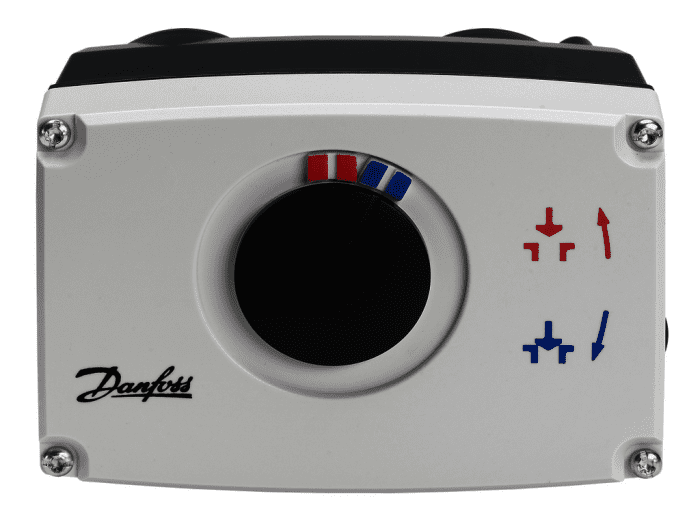

Danfoss elektr. Stellantrieb AMV23 3Pkt.Schritt, mit Sicherheitsfunktion
Numéro d'article
99901634112
Numéro d'usine
082G3009
Code de commande
DF082G3009
temps de montage (roturiers ??)
18 Min
Numéro de tarif douanier
85011093
Danfoss elektr. Stellantrieb AMV23 3Pkt,Schritt, mit Sicherheitsfunktion
Description
Danfoss elektrischer Stellantrieb Typ
AMV23, für Ventile DN 15 - 50
Versorgungsspannung: 230 V AC, +10%-15%,
50 Hz
Leistungsaufnahme: 7 VA
Eingangssignal: 3 Punkt-Schritt
Stellgeschwindigk.: 15 s/mm
Stellkraft: 450 N
Hub max.: -
Handverstellung: mechanisch
Schaltkontakte: optional
Umgebungstemperatur: 0 - 55 C
Schutzart: IP 54
Fabrikat: Danfoss
Typ: AMV23
Bestell-Nr.: ---
AMV23, für Ventile DN 15 - 50
Versorgungsspannung: 230 V AC, +10%-15%,
50 Hz
Leistungsaufnahme: 7 VA
Eingangssignal: 3 Punkt-Schritt
Stellgeschwindigk.: 15 s/mm
Stellkraft: 450 N
Hub max.: -
Handverstellung: mechanisch
Schaltkontakte: optional
Umgebungstemperatur: 0 - 55 C
Schutzart: IP 54
Fabrikat: Danfoss
Typ: AMV23
Bestell-Nr.: ---
Elektrische Stellantriebe für 3-Punkt-Schrittsignal
AMV 10, AMV 20, AMV 30
AMV 13, AMV 23, AMV 33 – mit Sicherheitsfunktion gemäß DIN EN 14597 (Antriebsstange ausfahrend)
Die moderne Konstruktion umfasst eine lastabhängige „Abschaltung“ zum Überlastungsschutz von Stellantrieb und Ventil.
Das digitale Rückmeldesignal zum Anzeigen der Ventilendlagen ist an der Klemme 4 oder 5 verfügbar.
Robuster Aufbau und geringes Gewicht.
Gemäß DIN EN 14597 zertifizierte Sicherheitsfunktion
Wesentliche Daten:
Nennspannung:
24 VAC, 50 Hz/60 Hz
230 VAC, 50 Hz/60 Hz
Eingangsstellsignal: 3-Punkt-Schritt
Stellkraft:
AMV 10, 13 - 300 N
AMV 20, 23, 30, 33 - 450 N
Drehzahl:
AMV 10, 13 - 14 s/mm
AMV 20, 23 - 15 s/mm
AMV 30, 33 - 3 s/mm
Max. Medientemperatur:
AMV 10, 13 - 130 °C
AMV 20, 23, 30, 33 - 150 °C
Endlagenschalter
AMV 10, AMV 20, AMV 30
AMV 13, AMV 23, AMV 33 – mit Sicherheitsfunktion gemäß DIN EN 14597 (Antriebsstange ausfahrend)

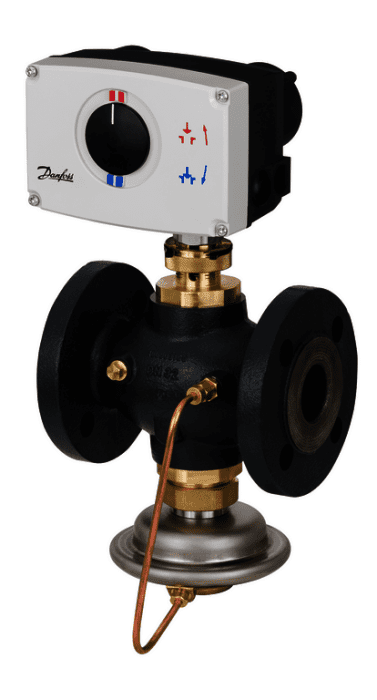

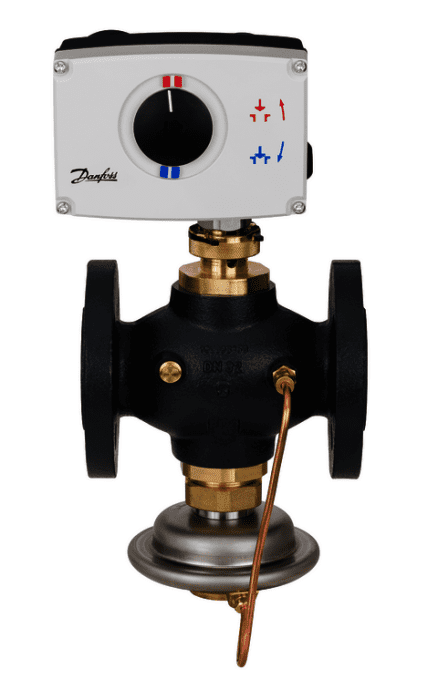

Die Stellantriebe mit Sicherheitsfunktion (AMV 13, AMV 23 oder AMV 33) und ohne Sicherheitsfunktion (AMV 10, AMV 20 oder AMV 30) werden hauptsächlich in Kombination mit den Ventilen VS, VM, VB, AVQM und VMV (nur mit AMV 10) eingesetzt.
Bei Stromausfall oder bei Abschaltung der Stromversorgung durch den Sicherheitsthermostat wird die Sicherheitsfunktion automatisch aktiviert. Die Stellantriebe passen den Hub automatisch an die Ventilendlagen an. Dies führt zu einer kürzeren Inbetriebnahmezeit.
Die Stellantriebe weisen folgende besondere Eigenschaften auf:
Wesentliche Daten:
Keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Elektrischer Servomotor
Geeignet für Ventile
Ja
Geeignet für Belüftungsarmaturen
Nein
Netzspannung
230 V AC
Steuersignal
3-Punkt
Übertragung
magnetisch
Mit Nullspannungsrücklauf
Nein
Hilfskontakte
Nein
Zustandsmeldung
ohne
Arbeitsbereich einstellbar
Ja
Mit mechanischem Standanzeiger
Ja
Geeignet für Handbedienung
Ja
Laufzeit
0 s
Hublänge
5 mm
Selbsteinstellbare Schlaglänge
Ja
Schutzart (NEMA)
2
Schutzart (IP)
IP54
Umgebungstemperatur
55 °C
Höhe
126 mm
Breite
160 mm
Tiefe
166 mm
Explosionsgeschützt
Nein
Werkstoff des Gehäuses
Kunststoff
