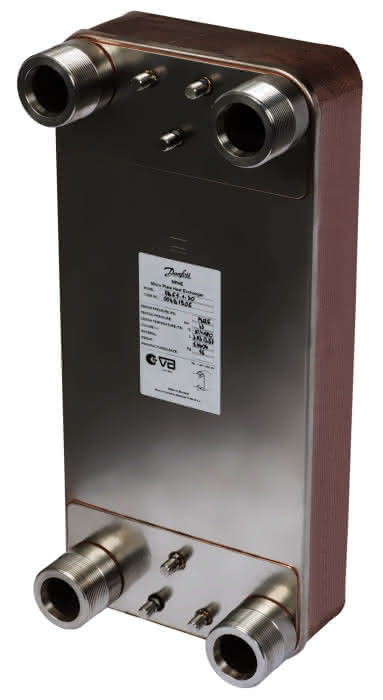

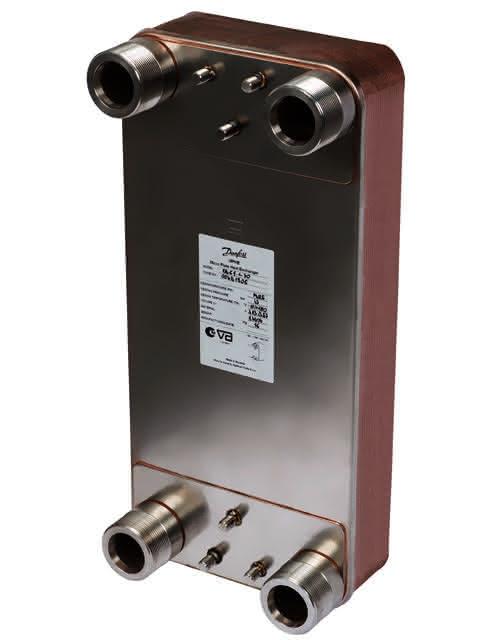

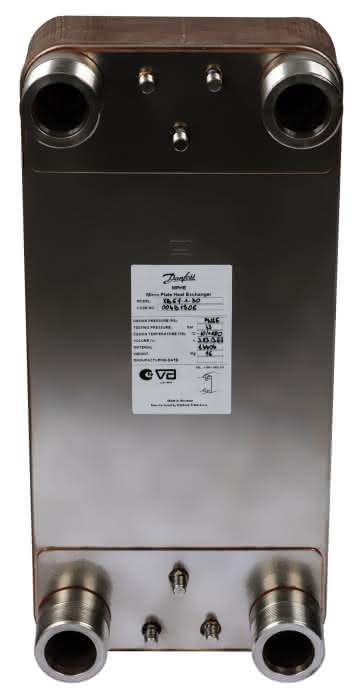

Danfoss Plattenwärmeübertrager XB61H-1 MicroPlate, 160 Platten, gelötet
Numéro d'article
99901635507
Numéro d'usine
004B3457
Code de commande
DF004B3457
Numéro de tarif douanier
84195080
Danfoss Plattenwärmeübertrager XB61H-1 MicroPlate, 160 Platten, gelötet
Description
Danfoss Dichtungsloser Plattenwärmeübertrager aus Edelstahl, mit Kupfer unter Vakuum zu einer kompakten Einheit verlötet.
Neuartige Micro Plate Wärmeübertragertechnologie mit einzigartiger Plattenstruktur.
Starkwandige, flachdichtende Gewindeanschlüsse.
Berechnung und Werkstoffe entsprechend den AD-Merkblättern.
Gefertigt nach DIN ISO9001, CE-geprüft gem. Druckgeräterichtlinie 97/23/EG (PED).
Energie- und Kosteneinsparung durch einzigartige Micro Plate MPHE Konstruktion.
Längere Lebensdauer.
Korrosionsbeständige Ausführung.
Kompakte Bauweise.
Reduzierter Druckverlust durch optimierte Strömungsverteilung.
Verbesserte Wärmeübertragung durch gleichmäßig hohe Strömungsgeschwindigkeit über die gesamte Übertragungsfläche.
Betriebsdruck Seite 1 (bar) (Max): 25 bar
Betriebsdruck Seite 2 (bar) (Max): 25 bar
Zulässige Temperatur (C) (Min): -10
Zulässige Temperatur (C) (Max): 180
Anschlussart: Gewinde
Anzahl Kreise: 1
Anzahl der Platten: 160
Wärmeübertragungsfläche gesamt (m2): 18,486 m2
Plattenwerkstoff: EN 1.4404
Zulassung/Zertifizierung: Druckgeräterichtlinie 97/23/EG
Fabrikat: Danfoss
Typ: XB 61H-1
Bestell-Nr: ---
Neuartige Micro Plate Wärmeübertragertechnologie mit einzigartiger Plattenstruktur.
Starkwandige, flachdichtende Gewindeanschlüsse.
Berechnung und Werkstoffe entsprechend den AD-Merkblättern.
Gefertigt nach DIN ISO9001, CE-geprüft gem. Druckgeräterichtlinie 97/23/EG (PED).
Energie- und Kosteneinsparung durch einzigartige Micro Plate MPHE Konstruktion.
Längere Lebensdauer.
Korrosionsbeständige Ausführung.
Kompakte Bauweise.
Reduzierter Druckverlust durch optimierte Strömungsverteilung.
Verbesserte Wärmeübertragung durch gleichmäßig hohe Strömungsgeschwindigkeit über die gesamte Übertragungsfläche.
Betriebsdruck Seite 1 (bar) (Max): 25 bar
Betriebsdruck Seite 2 (bar) (Max): 25 bar
Zulässige Temperatur (C) (Min): -10
Zulässige Temperatur (C) (Max): 180
Anschlussart: Gewinde
Anzahl Kreise: 1
Anzahl der Platten: 160
Wärmeübertragungsfläche gesamt (m2): 18,486 m2
Plattenwerkstoff: EN 1.4404
Zulassung/Zertifizierung: Druckgeräterichtlinie 97/23/EG
Fabrikat: Danfoss
Typ: XB 61H-1
Bestell-Nr: ---
Mikro-Plattenwärmeübertrager (MPHE): XB61
Energie- und Kosteneinsparungen
bessere Wärmeübertragung
geringerer Druckverlust
flexiblerer Aufbau
längere Lebensdauer
Mikro-Plattenwärmeübertrager – eine revolutionäre Technologie von Danfoss. Durch die einzigartige Plattenprägung können MPHEs Wärme besser übertragen, als alle vorangegangenen Modelle.
Vorteile:
XB61 ist ein kupfergelöteter Wärmeübertrager, konzipiert und konfiguriert für Fernwärme-, Fernkälte- und Heizungsanwendungen.
Zulassung: Druckgeräte-Richtlinie (PED).
Keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Plattenwechsler Zentralheizung
Werkstoff
rostfreier Stahl
Ausführung
gelötet
Werkstoff Lotmaterial
Kupfer
Volumenstrom Primär
150 m³/h
Volumenstrom Sekundär
150 m³/h
Max. Arbeitsdruck
25 bar
Max. Druckdifferenz bei 20 °C
25 bar
Max. Vorlauftemperatur
180 °C
Temperatur sekundär
180 °C
Höhe
519 mm
Breite
243 mm
Tiefe
243 mm
Mittenabstand Anschlüsse
456 mm
Anzahl der Platten
160
Primäreranschluss
Außengewinde
Nenndurchmesser Primäreranschluss
2 Zoll (50)
Sekundäreranschluss
Außengewinde
Nenndurchmesser Sekundäreranschluss
2 Zoll (50)
Geeignet für Dämmschale
Ja
Mit Dämmschale
Nein
Seitliche Anschlussmöglichkeit
Ja
Wärmetauscher vollversiegelt
Ja
