Danfoss Hausstation VXe Solo HWP, 3 FBH:15kW, ECL310/A347, STW
Numéro d'article
99902691182
Numéro d'usine
145F4475
Code de commande
DF145F4475
Numéro de tarif douanier
84195080
Danfoss Hausstation VXe Solo HWP, 3 FBH:15kW, ECL310/A347, STW
Description
Indirekte Hausstation für einen Heizkreis und PWH Anschluss Primär
Typ: VXe Solo HWP ECL310/A347 Typ 3
mit STW, vollisoliert mit EPP-Wärmedämmhaube
Art.-Nr.: ---
Ausführung
Fernwärme-Hausstation für eine Wohneinheit in kompakter Bauweise zur Wandmontage. Ein indirekter Heizkreis (hydraulische Netztrennung) und primärseitiger Anschluss für Trinkwassererwärmung. Alle Rohre aus Edelstahl mit flachdichtenden Verschraubungen. Witterungsgeführte Vorlauftemperaturregelung mit gleitender Rücklauftemperaturbegrenzung.
Station entsprechend DIN 4747, komplett auf verzinkter Grundplatte montiert und elektrisch verdrahtet. Anschluss an Fernwärmenetz und Hausanlage von unten möglich.
Komplett wärmegedämmt für sehr niedrige Wärmeverluste, Grundplatte und Abdeckhaube aus Polypropylen-Schaum (EPP), L = 0.039.
Einsatzort
Einfamilienhaus und Zweifamilienhaus oder anderen Gebäuden im beschriebenen Leistungsbereich
Primärseite
2 Absperrarmaturen (G 3/4 ", AG) mit Temperatur- und Druckentnahme
2 Thermometer
1 Schmutzfänger
1 Passstück für Wärmemengenzähler G 3/4 " x110mm (Rücklauf), Fühleraufnahme Rp 1/2 "
1 Volumenstromregler mit Stellventil und elektrischem Stellantrieb als Kombiventil
Fabrikat: Danfoss
Anschluss Trinkwassererwärmung (primärseitig)
2 Absperrarmaturen (G 3/4 ", AG) mit Temperatur- und Druckentnahme
1 Thermometer im Rücklauf
1 Volumenstromregler mit Stellventil und elektrischem Stellantrieb als Kombiventil
Fabrikat: Danfoss
Wärmeübertrager
Dichtungsloser Plattenwärmetauscher aus Edelstahl, mit Kupfer unter Vakuum zu einer kompakten Einheit verlötet. Neuartige Micro PlateTM Wärmeübertragertechnologie mit einzigartiger Plattenstruktur für effektivere Wärmeübertragung, geringere Druckverluste und längere Lebensdauer. Starkwandige, flachdichtende Gewindeanschlüsse. Korrosionsbeständige Ausführung. Berechnung und Werkstoffe entsprechend den AD-Merkblättern. Gefertigt nach DIN ISO 9001, CE geprüft gem. Druckgeräterichtlinie 97/23/EG (PED).
Fabrikat: Danfoss
Typ: XB06L-1-24
Sekundärseite
1 Membran-Sicherheitsventil 3.0 bar, Ausblasleitung bauseits
1 Membran-Ausdehnungsgefäß 12 Liter
1 Manometer
1 Entlüftung
Heizkreis 1 (Fußbodenheizung)
2 Absperrarmaturen (Rp 3/4 ")
2 Thermometer
1 Schmutzfänger im Rücklauf
1 drehzahlgeregelte Hocheffizienz-Umwälzpumpe
Fabrikat: Grundfos
Typ: UPM3 Auto L15-70
1 Sicherheitstemperaturwächter (STW), typgeprüft
Witterungsgeführte Regelung
Witterungsgeführte Vorlauftemperaturregelung der Raumheizung mit gleitender Rücklauftemperaturbegrenzung für einen unabhängigen Heizkreis, konstante Temperaturregelung des TWW-Kreises (on/off- Stellventil) für Speicherwassererwärmer. Station intern komplett verdrahtet, Elektroanschluss 1230V sowie Montage und elektrische Verdrahtung des Außentemperaturfühlers ist bauseitig zu erbringen.
1 Elektronischer Regler
Fabrikat: Danfoss
Typ: ECL Comfort 310
Appl.: A347
Zentralgerät zur witterungsgeführten Vorlauftemperaturregelung mit beleuchtetem grafischem Display, für direkt oder indirekt angeschlos-sene Nah- und Fernwärmeanlagen, Kessel- oder Lüftungsanlagen. Softwarevorgabe über intelligente Applikationsschlüssel. Gleitende Rücklauftemperaturbegrenzung für Raumheizung, Frostschutzfunktion, min.- und max. Vorlauftemperaturbegrenzung, Sommerausschaltung, Nachtabsenkung, einstellbarer Heizkennlinie und Parallelverschiebung, Regelung der Raumtemperatur, Fühlerüberwachung, Stellantriebsschutz und Pumpenintervallschaltung, Sommer-/Winterzeitumschaltung.
Datenbus RS485 (intern) für Fernbedienungseinheiten, Zusatzmodule oder den Einsatz als Master oder Slave in einer Master-Slave-Folgeregelung.
Anbindung des Reglers an die cloud-basierte SCADA-Software-Anwendung LeanHeat Monitor für Fernüberwachung, Fernbedienung, Alarmierung und Optimierung aller Regler und Wärmezähler im gesamten Fernwärmenetz möglich. Erfassung sämtlicher Prozessdaten der Station ermöglicht eine ganzheitliche Betriebsüberwachung des gesamten Fernwärmesystems, der Versorgungstemperaturen, der Rücklauftemperaturen über den digitalen Zwilling. Möglichkeit des Alarmmanagement der Alarme direkt aus den Reglern, spezifisch generierte Informations-, Warn- und Alarmmeldungen und Auflistung aller aktueller und historischen Warn- und Alarmmeldungen.
6 Fühlereingänge Pt1000
4 frei konfigurierbare Eingänge 0-10V oder Pt1000
1 Impulseingang
3 Triac-Ausgänge für Stellantriebe
6 Relaisausgänge für Umwälzpumpen
1 USB-Serviceschnittstelle
1 Mod-Bus-Schnittstelle für Vernetzung und Datenfernauslesung
1 M-Bus-Schnittstelle
1 TCP/IP-Schnittstelle für Zugriff über das Internet (Fernwartung)
1 Außentemperaturfühler Pt1000 (lose beigelegt)
Fabrikat: Danfoss
Typ: ESMT
2 Anlegetemperaturfühler Pt1000 als Vorlauffühler bzw. Rücklauftemperaturbegrenzung
Fabrikat: Danfoss
Typ: ESMC
1 Universal-Kabeltemperaturfühler Pt1000 für Trinkwassererwärmung (lose beigelegt)
Fabrikat: Danfoss
Typ: ESMB
Technische Daten
Leistung (kW): 15
Primär / Sekundär
bei max. Volumenstrom (m3/h): 0,30 / 1,29
und Druckverlust ohne WMZ (kPa): 20
Nenndruck (primärseite): PN 16
Nenndruck (sekundärseite HE): PN 6
FW-Netz, max. Differenzdruck (bar): 4
FW-Netz, max. Vorlauftemperatur (C): 120
Elektrischer Anschluss: 230V AC
Abmessungen (H/B/T) (mm): 932/550/315
Gewicht (kg): 55
Typ: VXe Solo HWP ECL310/A347 Typ 3
mit STW, vollisoliert mit EPP-Wärmedämmhaube
Art.-Nr.: ---
Ausführung
Fernwärme-Hausstation für eine Wohneinheit in kompakter Bauweise zur Wandmontage. Ein indirekter Heizkreis (hydraulische Netztrennung) und primärseitiger Anschluss für Trinkwassererwärmung. Alle Rohre aus Edelstahl mit flachdichtenden Verschraubungen. Witterungsgeführte Vorlauftemperaturregelung mit gleitender Rücklauftemperaturbegrenzung.
Station entsprechend DIN 4747, komplett auf verzinkter Grundplatte montiert und elektrisch verdrahtet. Anschluss an Fernwärmenetz und Hausanlage von unten möglich.
Komplett wärmegedämmt für sehr niedrige Wärmeverluste, Grundplatte und Abdeckhaube aus Polypropylen-Schaum (EPP), L = 0.039.
Einsatzort
Einfamilienhaus und Zweifamilienhaus oder anderen Gebäuden im beschriebenen Leistungsbereich
Primärseite
2 Absperrarmaturen (G 3/4 ", AG) mit Temperatur- und Druckentnahme
2 Thermometer
1 Schmutzfänger
1 Passstück für Wärmemengenzähler G 3/4 " x110mm (Rücklauf), Fühleraufnahme Rp 1/2 "
1 Volumenstromregler mit Stellventil und elektrischem Stellantrieb als Kombiventil
Fabrikat: Danfoss
Anschluss Trinkwassererwärmung (primärseitig)
2 Absperrarmaturen (G 3/4 ", AG) mit Temperatur- und Druckentnahme
1 Thermometer im Rücklauf
1 Volumenstromregler mit Stellventil und elektrischem Stellantrieb als Kombiventil
Fabrikat: Danfoss
Wärmeübertrager
Dichtungsloser Plattenwärmetauscher aus Edelstahl, mit Kupfer unter Vakuum zu einer kompakten Einheit verlötet. Neuartige Micro PlateTM Wärmeübertragertechnologie mit einzigartiger Plattenstruktur für effektivere Wärmeübertragung, geringere Druckverluste und längere Lebensdauer. Starkwandige, flachdichtende Gewindeanschlüsse. Korrosionsbeständige Ausführung. Berechnung und Werkstoffe entsprechend den AD-Merkblättern. Gefertigt nach DIN ISO 9001, CE geprüft gem. Druckgeräterichtlinie 97/23/EG (PED).
Fabrikat: Danfoss
Typ: XB06L-1-24
Sekundärseite
1 Membran-Sicherheitsventil 3.0 bar, Ausblasleitung bauseits
1 Membran-Ausdehnungsgefäß 12 Liter
1 Manometer
1 Entlüftung
Heizkreis 1 (Fußbodenheizung)
2 Absperrarmaturen (Rp 3/4 ")
2 Thermometer
1 Schmutzfänger im Rücklauf
1 drehzahlgeregelte Hocheffizienz-Umwälzpumpe
Fabrikat: Grundfos
Typ: UPM3 Auto L15-70
1 Sicherheitstemperaturwächter (STW), typgeprüft
Witterungsgeführte Regelung
Witterungsgeführte Vorlauftemperaturregelung der Raumheizung mit gleitender Rücklauftemperaturbegrenzung für einen unabhängigen Heizkreis, konstante Temperaturregelung des TWW-Kreises (on/off- Stellventil) für Speicherwassererwärmer. Station intern komplett verdrahtet, Elektroanschluss 1230V sowie Montage und elektrische Verdrahtung des Außentemperaturfühlers ist bauseitig zu erbringen.
1 Elektronischer Regler
Fabrikat: Danfoss
Typ: ECL Comfort 310
Appl.: A347
Zentralgerät zur witterungsgeführten Vorlauftemperaturregelung mit beleuchtetem grafischem Display, für direkt oder indirekt angeschlos-sene Nah- und Fernwärmeanlagen, Kessel- oder Lüftungsanlagen. Softwarevorgabe über intelligente Applikationsschlüssel. Gleitende Rücklauftemperaturbegrenzung für Raumheizung, Frostschutzfunktion, min.- und max. Vorlauftemperaturbegrenzung, Sommerausschaltung, Nachtabsenkung, einstellbarer Heizkennlinie und Parallelverschiebung, Regelung der Raumtemperatur, Fühlerüberwachung, Stellantriebsschutz und Pumpenintervallschaltung, Sommer-/Winterzeitumschaltung.
Datenbus RS485 (intern) für Fernbedienungseinheiten, Zusatzmodule oder den Einsatz als Master oder Slave in einer Master-Slave-Folgeregelung.
Anbindung des Reglers an die cloud-basierte SCADA-Software-Anwendung LeanHeat Monitor für Fernüberwachung, Fernbedienung, Alarmierung und Optimierung aller Regler und Wärmezähler im gesamten Fernwärmenetz möglich. Erfassung sämtlicher Prozessdaten der Station ermöglicht eine ganzheitliche Betriebsüberwachung des gesamten Fernwärmesystems, der Versorgungstemperaturen, der Rücklauftemperaturen über den digitalen Zwilling. Möglichkeit des Alarmmanagement der Alarme direkt aus den Reglern, spezifisch generierte Informations-, Warn- und Alarmmeldungen und Auflistung aller aktueller und historischen Warn- und Alarmmeldungen.
6 Fühlereingänge Pt1000
4 frei konfigurierbare Eingänge 0-10V oder Pt1000
1 Impulseingang
3 Triac-Ausgänge für Stellantriebe
6 Relaisausgänge für Umwälzpumpen
1 USB-Serviceschnittstelle
1 Mod-Bus-Schnittstelle für Vernetzung und Datenfernauslesung
1 M-Bus-Schnittstelle
1 TCP/IP-Schnittstelle für Zugriff über das Internet (Fernwartung)
1 Außentemperaturfühler Pt1000 (lose beigelegt)
Fabrikat: Danfoss
Typ: ESMT
2 Anlegetemperaturfühler Pt1000 als Vorlauffühler bzw. Rücklauftemperaturbegrenzung
Fabrikat: Danfoss
Typ: ESMC
1 Universal-Kabeltemperaturfühler Pt1000 für Trinkwassererwärmung (lose beigelegt)
Fabrikat: Danfoss
Typ: ESMB
Technische Daten
Leistung (kW): 15
Primär / Sekundär
bei max. Volumenstrom (m3/h): 0,30 / 1,29
und Druckverlust ohne WMZ (kPa): 20
Nenndruck (primärseite): PN 16
Nenndruck (sekundärseite HE): PN 6
FW-Netz, max. Differenzdruck (bar): 4
FW-Netz, max. Vorlauftemperatur (C): 120
Elektrischer Anschluss: 230V AC
Abmessungen (H/B/T) (mm): 932/550/315
Gewicht (kg): 55

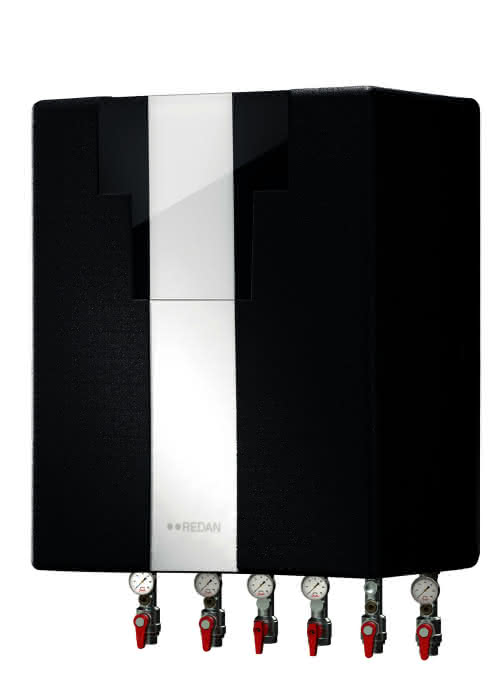

VXe Solo HWP A347 komplett wärmegedämmt
Indirekte Hausstation mit einem Heizkreis und Warmwasserspeicheranschluss im Primärkreis für Einfamilien-, Zweifamilien- und Reihenhäuser
Anbindung an LeanHeat Monitor für Überwachung und Fernsteuerung Komplett isoliert mit sehr geringem Wärmeverlust Indirektes System, ein Heizkreis Anschlussverbindung für Trinkwarmwasserspeicher Gewährleistet geringste Rücklauftemperaturen, durch eigens für Stationen von Danfoss entwickelte Technologie Kundenspezi sche Lösungen, speziell angepasst an die geltenden technischen Vorschriften Fortschrittliche elektronische witterungs-geführte Heizungsregelung und Möglichkeit der Fernsteuerung Edelstahlrohr und Edelstahlplatten Wärmeübertrager (AISI 316/314), Verbindungen mit EPDM Dichtungen. Leistungen: Bis 30 kW HE und 15kW FH Minimaler Installationsplatzbedarf Zinkfreies Messing CuZn39Pb3
Indirekte Hausstation mit einem Heizkreis und Warmwasserspeicheranschluss im Primärkreis für Einfamilien-, Zweifamilien- und Reihenhäuser
Anwendung
Die VXe Solo HWP (ECL 310/A347) ist eine komplett wärmegedämmte indirekte Nah- und Fernwärmekompaktstation mit einem Heizkreis und einem weiteren Anschluss für ein Trinkwarmwasserspeicher im Primärkreis. Die VXe Solo HWP ist insbesondere für zwei Rohrsysteme sowie für Systeme mit Heizkörper oder Fußbodenheizung geeignet. Die Rohranschlüsse der für die Wandmontage vorbereiteten Kompaktstation be nden sich an der Unterseite. Die Heizkreistemperatur wird über den witterungsgeführten Danfoss Regler ECL 310/A347 geregelt.
Fernwärme (FW)
Die Station ist vorgefertigt mit Kugelhähnen, Thermometern sowie einem Passstück für einen Wärmemengenzähler im Fernwärmerücklauf und einer Fühlertasche im Fernwärmevorlauf. Im Fernwärmevorlauf ist ein Schmutzfänger platziert.
Heizung (HE)
Der Heizkreis besteht aus einem Plattenwärmeübertrager aus Edelstahl, Sicherheitsventil, Ausdehnungsgefäß, Schmutzfänger, Thermometer, Manometer, Energie effiziente Umwälzpumpe und Kugel- hähnen. Je nach Anwendung werden unterschiedlich dimensionierte Wärmeübertrager verwendet. Für Heizkörper kommen die Wärmeübertrager Typ XB 06H-26, Typ XB 06H-40 zum Einsatz und für Fußbodenheizung der Wärme- übertrager Typ XB 06L-24. Der Heizkreis wird durch das primärseitige druckunabhängige Kombiregelventil AHQM zusammen mit dem Stellantrieb AMV geregelt, die Temperatur mittels eines elektronischen Reglers (ECL 310/A347). Den Stellantrieb AMV gibt es mit oder ohne Sicherheitsfunktion.
Wärmemengenzählermontage
Die Kompaktstation verfügt über ein ¾“ Passstück im Fernwärmerücklauf für einen Wärmemengenzähler.
Trinkwarmwasser
Die VXe Solo HWP wird mit einer Trinkwarmwasserspeicherverbindung auf der Primärseite geliefert. Die Speichertemperatur wird mit dem Danfoss ECL Regler mit mit dem druckunabhängige Kombiregelventil AHQM geregelt.

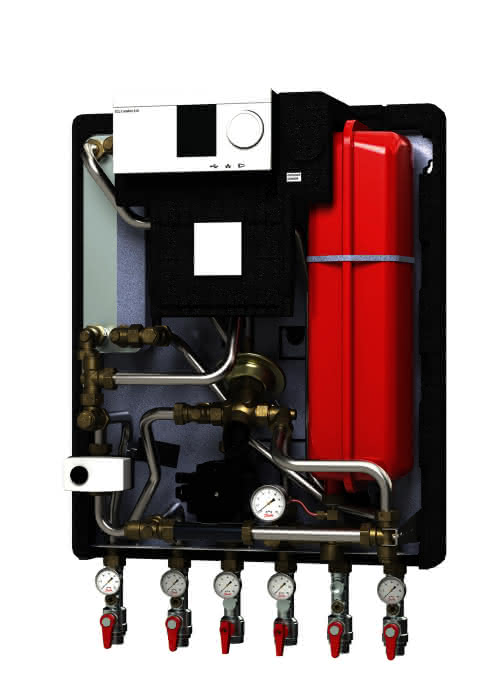

Design
Das Design betont die benutzerfreundliche Platzierung aller Komponenten. Die VXe Solo HWP wird komplett wärmegedämmt mit einer eleganten Abdeckung geliefert und bietet einfachen Zugang zu Komponenten für Regulierungs- und Wartungszwecke.
Bedienung und Instandhaltung
Die Station ist sehr bedienungsfreundlich und einfach zu installieren. Die für die Wandmontage vorbereitete Kompaktstation enthält mit einem Spannbügel fixierte Anschlussstutzen. Diese ermöglichen eine einfache und maßgenaue Installation. Die abnehmbare Abdeckplatte in der Frontisolierung ermöglicht einen einfachen Zugang zu wichtigen Komponenten wie Regelung und Rechenwerk des Wärmemengenzählers.
EIGENSCHAFTEN UND VORTEILE:
Keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
