Danfoss Antrieb AFD 0,5 - 3 bar für Druckminderer
Numéro d'article
99901633960
Numéro d'usine
003G1003
Code de commande
DF003G1003
temps de montage (roturiers ??)
20 Min
Numéro de tarif douanier
84818059
Danfoss Antr. AFD 0,5-3 bar für Druckminderer
Description

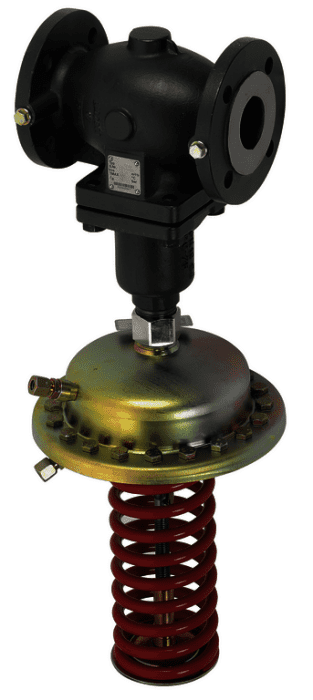

Danfoss Druckantrieb AFD
für Druckminderer, bei steigendem
Druck schließend, Gehäuse aus Stahl,
W.-Nr 10338 verzinkt,
Membrane aus EPDM gewebeverstärkt
Drucksollwert (bar): 0,5 - 3
max.
Betriebsüberdruck(bar): 16
Membranfläche(cm2): 80
für Ventile DN: 15 - 250
Fabrikat: Danfoss
Typ: AFD
Bestell-Nr.: ---
für Druckminderer, bei steigendem
Druck schließend, Gehäuse aus Stahl,
W.-Nr 10338 verzinkt,
Membrane aus EPDM gewebeverstärkt
Drucksollwert (bar): 0,5 - 3
max.
Betriebsüberdruck(bar): 16
Membranfläche(cm2): 80
für Ventile DN: 15 - 250
Fabrikat: Danfoss
Typ: AFD
Bestell-Nr.: ---
Druckminderungsregler (PN 16, 25, 40)
AFD / VFG 2(1) - für Wasser
AFD / VFGS 2 - für Dampf
Darüber hinaus sind drei Ventilausführungen verfügbar:
VFG 2 für Wasser, mit metallisch dichtendem Kegel
VFG 21 für Wasser, mit weich dichtendem Kegel
VFGS 2 für Dampf, mit metallisch dichtendem Kegel
Hauptdaten:
DN 15-250
kVS 4,0-400 m3/h
PN 16, 25, 40
Einstellbereich:
0,05-0,35 bar
0,15-1,5 bar
0,1-0,7 bar
0,5-3 bar
1-6 bar
3-12 bar
8-16 bar
Temperatur:
VFG-Zirkulationswasser/glykolhaltiges Wasser bis max. 30 %: 2 bis 150/200 °C
VFGS-Dampf/Zirkulationswasser/ glykolhaltiges Wasser bis max. 30 %: 2...200/300/350
Anschlüsse:
Flansch
AFD / VFG 2(1) - für Wasser
AFD / VFGS 2 - für Dampf
Der Regler ist ein selbsttätiger Druckminderungsregler, der in erster Linie für den Einsatz in Fernwärmesystemen vorgesehen ist. Der Regler ist drucklos geschlossen und öffnet sich bei steigendem Druck.
Der Regler verfügt über ein Regelventil, einen Stellantrieb mit einer Stellmembran und einer Feder zur Druckeinstellung.
Darüber hinaus sind drei Ventilausführungen verfügbar:
Hauptdaten:
Keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
