Danfoss Thermostatisches Element RAVK Fernfühler, 25-65C, Kapillare 2,0 m
Danfoss 3-Wege-Mischventil VMV DN20 Kvs 4,0 , PN16 , RG5 , Rp 3/4
Numéro d'article
99900425557
Numéro d'usine
065F0020
Code de commande
DF065F0020
temps de montage (roturiers ??)
30 Min
Numéro de tarif douanier
84818079

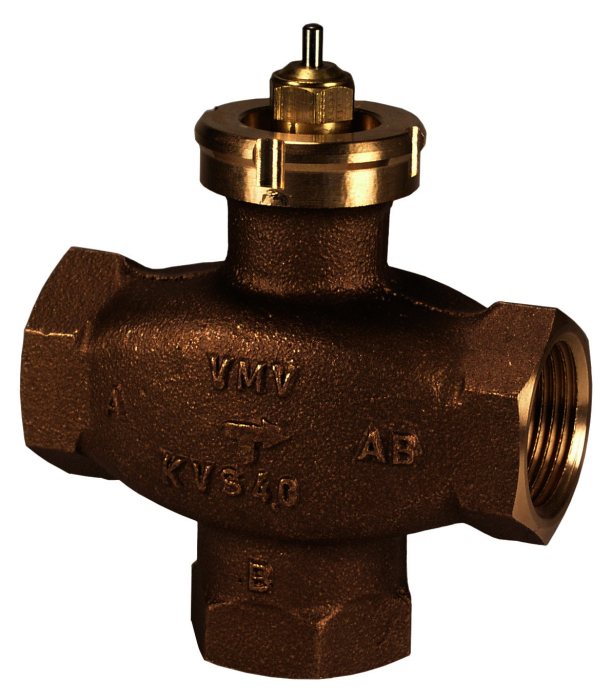

Danfoss 3-Wege-Mischventil VMV DN20 Kvs 4,0 , PN16 , RG5 , Rp3/4
Description
Danfoss 3-Wege-Mischventil VMV
für die Vorlauftemperaturregelung
RAV-Anschluss kombinierbar mit thermischen Stellantrieb ABV,
Thermostaten RAVI and RAVK 25-45 Grad C (RAVI, RAVK nur mit DN15 und DN20)
VMV in DN20, PN 16, mit annähernd linearer Ventilcharakteristik,
Ventilgehäuse aus Rotguss
Anschluss Innen-Gewinde (ISO 7/1) Rp3/4,
max. Differenzdruck 0,5 bar
Fabrikat: Danfoss
Typ: VMV DN 20
Bestell-Nr.: ---
für die Vorlauftemperaturregelung
RAV-Anschluss kombinierbar mit thermischen Stellantrieb ABV,
Thermostaten RAVI and RAVK 25-45 Grad C (RAVI, RAVK nur mit DN15 und DN20)
VMV in DN20, PN 16, mit annähernd linearer Ventilcharakteristik,
Ventilgehäuse aus Rotguss
Anschluss Innen-Gewinde (ISO 7/1) Rp3/4,
max. Differenzdruck 0,5 bar
Fabrikat: Danfoss
Typ: VMV DN 20
Bestell-Nr.: ---
3-Wege Stellventil VMV (PN 16)
Ausführung mit RAV-Anschluss - Innengewinde
Ausführung mit M30-Anschluss - Aussengewinde
elektrischen Stellantrieb AMV(E) 10, 13 elektrischen Stellantrieb AMV150 + AMV(E) 130/140 thermischen Stellantrieb ABV Thermostaten RAVK 25 … 45 °C in den Nennweiten DN15 und DN20
Daten:DN 15-40 kvs 2,5 - 12 m3/h PN 16 Temperaturen:- Kreislaufwasser / Wasserglycolgemische bis 30%: 2 … 120 °C Anschlussart:- Innen (RAV -Anschluss) - und Aussengewinde (M30 -Anschluss)
Ausführung mit RAV-Anschluss - Innengewinde
Ausführung mit M30-Anschluss - Aussengewinde
Das 3-Wege Stellventil VMV kann kombiniert werden mit:
Daten:
Keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Dreiwegeregelventil
Werkstoffgüte
Bronze (Rg 5)
Nenndurchmesser
DN 20
Rohraußendurchmesser alle Anschlüsse
20 mm
Mit Kupplungsanschluss 1
Nein
Mit Kupplungsanschluss 2
Nein
Mit Kupplungsanschluss 3
Ja
Druckstufe Artikel
PN 16
Druckstufe Flansch
PN 16
Max. Differenzdruck in geöffneter Stellung
0,5 bar
Oberflächenschutz
sonstige
Kvs-Wert
4
Leckverlust des Kvs-Wertes
0,05 %
Leckverlust des Kvs-Wertes Bypass
0,1 %
Einstellverhältnis (Svo)
3 %
Hublänge
2,1 mm
