BWT KFR-Ventil KFR-Ventil 3/4" M LF DN20 Freistromventil m.Rückflussverhind
Numéro d'article
99903018509
Numéro d'usine
125596757
Code de commande
BK125596757
Numéro de tarif douanier
84819000

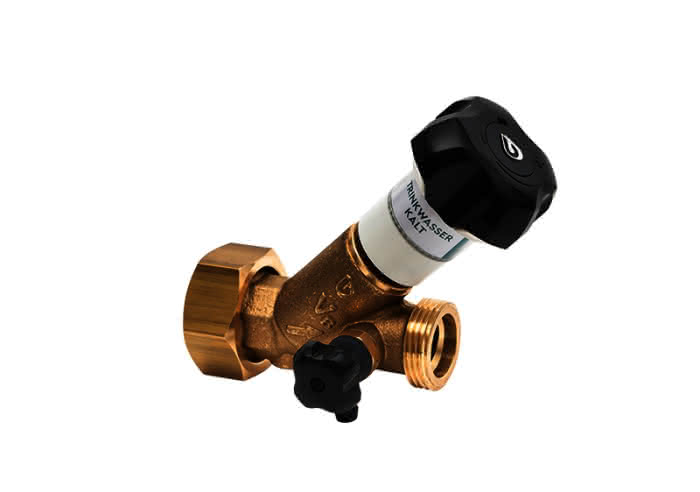

BWT KFR-Ventil DN 20, bleifrei - Hauswasserverteilsystem Hydro Modul
Description
KFR-Ventil DN20 LF
Hauswasserverteilsystem Hydro Modul
Fabrikat BWT
Bleifreies Freistromventil mit Rück-
flussverhinderer, steigender Spindel
und Entleerung. Das KFR-Ventil dient
zum Absperren der Wasserinstallation.
Technische Daten:
Anschlussnennweite DN 20
Durchflussklasse QC
Anschlussgewinde R 1" AG
Überwurfmutter R 1 1//4" IG
Nenndruck PN 16
Einbaulänge 94 mm
Werkstoff Ms bleifrei
Bestell-Nr.: ---
Hauswasserverteilsystem Hydro Modul
Fabrikat BWT
Bleifreies Freistromventil mit Rück-
flussverhinderer, steigender Spindel
und Entleerung. Das KFR-Ventil dient
zum Absperren der Wasserinstallation.
Technische Daten:
Anschlussnennweite DN 20
Durchflussklasse QC
Anschlussgewinde R 1" AG
Überwurfmutter R 1 1//4" IG
Nenndruck PN 16
Einbaulänge 94 mm
Werkstoff Ms bleifrei
Bestell-Nr.: ---
Bleifreies Freistromventil mit Rückflussverhinderer und steigende Spindel.
Es ist kein Verwendungshinweis notwendig
Absperrventil
Werkstoff des Gehäuses
Messing
Werkstoffgüte des Gehäuses
CuZn21Si3P (CW724R)
Nenndurchmesser
3 Zoll (80)
Anschluss 1
Innengewinde (metrisch)
Mit Kupplungsanschluss 1
Nein
Anschluss 2
Außengewinde (metrisch)
Mit Kupplungsanschluss 2
Nein
Druckstufe Artikel
PN 10
Mediumtemperatur (Dauerbetrieb)
5 - 65 °C
Oberflächenschutz
unbehandelt
Freistrom
Ja
Selbstverschließend
Nein
Federschließend (NC)
Nein
Federöffnend (NO)
Nein
Spindel und/oder Handrad ansteigend
Ja
Bedienung
Handgriff
Anschluß Bedienung
sonstige
Ausführung des Ventils
Loser Ventil
Klappenbedienung
Kolben
Kopfstücktyp
Gewindeschrauben
Rechtwinklige Ausführung
Nein
Balgventil
Nein
Dichtung
Kunststoff
Mit Standanzeiger
Nein
Mit Entleerungsventil
Ja
Nennbaugröße
DIN
Länge Anschluss 1
92,3 mm
Höhe Handgriff/Handrad
105 mm
Ventilwinkel
45 °
Winkel der Spindel
45 °
Mit Rückstromsicherung
Ja
Rückflusssicherung nach EN 1717
EA
Material primäre Spindeldichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Geeignet für Flüssigkeiten
Ja
Geeignet für Gase
Nein
Geeignet für Dampf
Nein
Edelstahlsitzring
Nein
Unter Druck austauschbare Spindelabdichtung
Nein
Spindelgewinde außerhalb des Mediums
Ja
Totraumfrei
Ja
VdS-geprüft
Nein
KIWA-Prüfsiegel
Nein
Gastec QA Prüfung
Nein
Typenzulassung nach BBR/EKS
Nein
