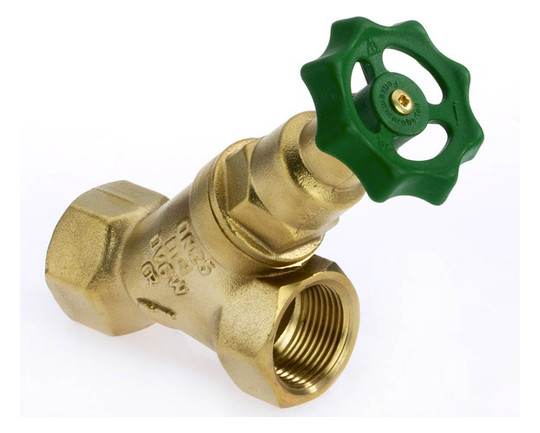

BENDER Freistromventil Typ 1501 DN 15 DIN 3502, o.Entl.OT nstg. m. PTFE-Dicht.
Numéro d'article
99902161083
Numéro d'usine
1501155
Code de commande
BD1501155
Numéro de tarif douanier
84818079
Freistromventil DIN 3502 ohne Entleerung mit Oberteil nichtsteigend mit PTFE-(Teflon-) Kegelscheibe DN 15 1/2
Description
Produkteigenschaften
- Eingang: Rp-Innengewinde nach DIN EN 10226-1 (DN15 - DN50)
- Ausgang: Rp-Innengewinde nach DIN EN 10226-1 (DN15 - DN50)
- Druckstufe: PN16
- Schallschutzzulassung: Klasse 1 (für Nenngrößen DN15 – DN32)
- DIN-DVGW Zertifikat: DN15 – DN50
- Polnisches Hygienezertifikat: DN15 – DN80
- ÜA-Reg.-Nr.: R-15.2.4-21-17221, WIEN-ZERT
- steigende Spindel / nichtsteigende Spindel
- ohne Entleerung / mit Entleerung
- mit EPDM- oder PTFE Flachdichtung
- totraumfreies Fettkammeroberteil
Materialien
- Mediumberührte Messingteile:
o CR-Messing (CC770S / CW617N)
- Trinkwasserkonform nach DIN 50930-6 bzw. aktuell gültiger UBA Positivliste
- Mediumberührte Kunststoffteile:
o Flachdichtungen: EPDM & PTFE; O-Ringe: EPDM & NBR
- Trinkwasserkonform nach Elastomerleitlinie des UBA + W270 Zulassung
- Sonstige Materialien:
o Handrad: PA 6.0 + 30% Glasfaser
o Handradschraube: korrosionsbeständiges Material
o Kegelmutter: korrosionsbeständiges Material
- Eingang: Rp-Innengewinde nach DIN EN 10226-1 (DN15 - DN50)
- Ausgang: Rp-Innengewinde nach DIN EN 10226-1 (DN15 - DN50)
- Druckstufe: PN16
- Schallschutzzulassung: Klasse 1 (für Nenngrößen DN15 – DN32)
- DIN-DVGW Zertifikat: DN15 – DN50
- Polnisches Hygienezertifikat: DN15 – DN80
- ÜA-Reg.-Nr.: R-15.2.4-21-17221, WIEN-ZERT
- steigende Spindel / nichtsteigende Spindel
- ohne Entleerung / mit Entleerung
- mit EPDM- oder PTFE Flachdichtung
- totraumfreies Fettkammeroberteil
Materialien
- Mediumberührte Messingteile:
o CR-Messing (CC770S / CW617N)
- Trinkwasserkonform nach DIN 50930-6 bzw. aktuell gültiger UBA Positivliste
- Mediumberührte Kunststoffteile:
o Flachdichtungen: EPDM & PTFE; O-Ringe: EPDM & NBR
- Trinkwasserkonform nach Elastomerleitlinie des UBA + W270 Zulassung
- Sonstige Materialien:
o Handrad: PA 6.0 + 30% Glasfaser
o Handradschraube: korrosionsbeständiges Material
o Kegelmutter: korrosionsbeständiges Material
Die Freistromventile dienen zum Absperren von Trinkwasserinstallationen bei Reparaturen oder
Wartungsarbeiten. Im Auslieferungszustand sind die Armaturen vollständig geöffnet. Durch das Drehen am
Handrad im Uhrzeigersinn werden die Ventile abgesperrt und die Wasserversorgung gestoppt. Um den vollen
Durchfluss wieder herzustellen ist das Drehen am Handrad entgegen dem Uhrzeigersinn bis zum Anschlag
erforderlich
Wartungsarbeiten. Im Auslieferungszustand sind die Armaturen vollständig geöffnet. Durch das Drehen am
Handrad im Uhrzeigersinn werden die Ventile abgesperrt und die Wasserversorgung gestoppt. Um den vollen
Durchfluss wieder herzustellen ist das Drehen am Handrad entgegen dem Uhrzeigersinn bis zum Anschlag
erforderlich
Kein Verwendungshinweis vorhanden.
Absperrhahn (Trinkwasser)
Werkstoff des Gehäuses
Messing
Nenndurchmesser
DN 15
Bedienung über Handrad
Ja
