ARI Sicherheitsv. SAFE903, DN20/32 PN16,EN-JL1040,federbel. D/G/H 5bar
Numéro d'article
99900497571
Numéro d'usine
12903002011
Code de commande
ARI12903002011
temps de montage (roturiers ??)
32 Min
Numéro de tarif douanier
84814090

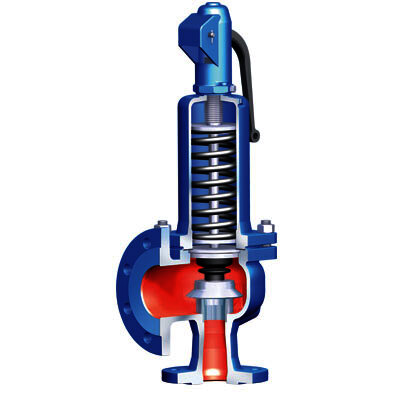

ARI Sicherheitsventil SAFE903 DN20/32 PN16 EN-JL1040 federbelastet D/G/H 5bar
Description
Normal-Sicherheitsventil
mit Flanschen, für Heizungssysteme
in Gebäuden nach DIN EN 12828,
Gehäuse aus Gusseisen EN-JL1040
(Kurzbezeichnung: EN-GJL-250, eh. GG-25)
mit Grundanstrich,
von -10 Grad C bis + 120 Grad C.
Geschlossener Federhaube,
offener Anlüftung,
federbelastet, hohe Verschleiß-
festigkeit, Sitz und Spindel aus
1.4021+QT, direktwirkend mit
metallisch abgestütztem EPDM-
Weichdichtungs-Kegel,
EPDM-Faltenbalg,
präzise Zentrierung und
Führung des Kegels,
bauteilgeprüft nach TRD 721,
Bauteilkennzeichen:
Normalventil TÜV-SV-...-688 D/G/H
Nenndruck: PN 16
Nennweite: DN20/32
Einstelldruck bar(ü): 5bar
Gewicht: 8,5 kg
Preisgruppe: G61
Artikelnummer: ---
mit Flanschen, für Heizungssysteme
in Gebäuden nach DIN EN 12828,
Gehäuse aus Gusseisen EN-JL1040
(Kurzbezeichnung: EN-GJL-250, eh. GG-25)
mit Grundanstrich,
von -10 Grad C bis + 120 Grad C.
Geschlossener Federhaube,
offener Anlüftung,
federbelastet, hohe Verschleiß-
festigkeit, Sitz und Spindel aus
1.4021+QT, direktwirkend mit
metallisch abgestütztem EPDM-
Weichdichtungs-Kegel,
EPDM-Faltenbalg,
präzise Zentrierung und
Führung des Kegels,
bauteilgeprüft nach TRD 721,
Bauteilkennzeichen:
Normalventil TÜV-SV-...-688 D/G/H
Nenndruck: PN 16
Nennweite: DN20/32
Einstelldruck bar(ü): 5bar
Gewicht: 8,5 kg
Preisgruppe: G61
Artikelnummer: ---
Überlaufventil
Ausführung
rechtwinklig
Werkstoff des Gehäuses
Stahl
Werkstoffgüte
Gusseisen EN-GJL-250 (GG 25)
Anschluss 1
Flansch
Nenndurchmesser Anschluss 1
DN 20
Rohraußendurchmesser Anschluss 1
0 mm
Anschluss 2
Flansch
Nenndurchmesser Anschluss 2
DN 32
Rohraußendurchmesser Anschluss 2
0 mm
Druckstufe Artikel
PN 16
Druckstufe Flansch
PN 16
Max. Arbeitsdruck bei 20 °C
10 bar
Mediumtemperatur (Dauerbetrieb)
-10 - 120 °C
Oberflächenschutz
sonstige
Balgventil
Nein
Überströmdruck
5 bar
Geeignet für den Dauerbetrieb
Ja
Länge Anschluss 1
95 mm
Arbeitslänge Anschluss 1
0 mm
Länge Anschluss 2
85 mm
Arbeitslänge Anschluss 2
0 mm
Höhe
270 mm
Gerätewinkel
90 °
Winkel der Spindel
90 °
Geeignet für Heizung
Ja
