ARI Flanschen-CHECKO-V. 23003 DN150 PN25,EN-JS1049 loser Kegel+Feder
Numéro d'article
99901645795
Numéro d'usine
2300301501
Code de commande
ARI2300301501
temps de montage (roturiers ??)
1 Std 54 Min
Numéro de tarif douanier
84813099

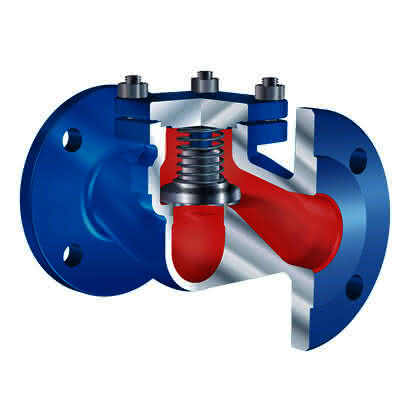

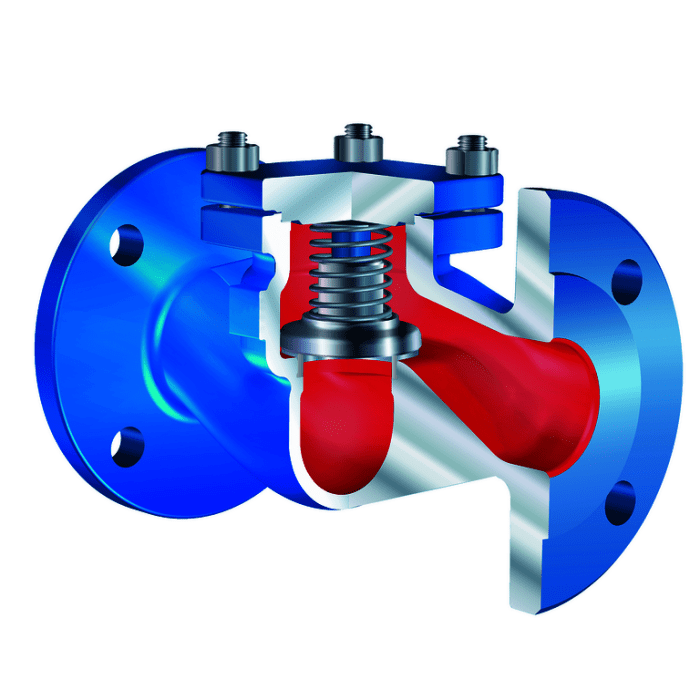

ARI Flanschen-CHECKO-V 23003 DN150 PN25 EN-JS1049 Kegelausführung: loser Kegel plus Feder
Description
Metallisch dichtendes Rückschlagventil
in Geradsitz-Durchgangsform
mit Flanschen gem. EN 558, FTF-1,
Gehäuse aus Gusseisen EN-JS 1049
(Kurzbezeichnung: EN-GJS-400-18,
eh. GGG-40.3) mit Grundanstrich
von -10 Grad C bis + 350 Grad C.
Kegel und Sitz massiv aus Niro,
Rückstellfeder aus 1.4310,
präzise Kegelführung,
TA-Luft (DIN EN 15848), TRB 801Nr. 45,
TA-Luft TÜV-Prüf-Nr.922-9204866,
CE-Zertifizierung nach Druckgerätericht-
linie 97/23/EG
Ansprechdruck 0,1 bar.
Nenndruck: PN 25
Nennweite: DN150
Gewicht: 90 kg
Preisgruppe: G43
Artikelnummer: ---
in Geradsitz-Durchgangsform
mit Flanschen gem. EN 558, FTF-1,
Gehäuse aus Gusseisen EN-JS 1049
(Kurzbezeichnung: EN-GJS-400-18,
eh. GGG-40.3) mit Grundanstrich
von -10 Grad C bis + 350 Grad C.
Kegel und Sitz massiv aus Niro,
Rückstellfeder aus 1.4310,
präzise Kegelführung,
TA-Luft (DIN EN 15848), TRB 801Nr. 45,
TA-Luft TÜV-Prüf-Nr.922-9204866,
CE-Zertifizierung nach Druckgerätericht-
linie 97/23/EG
Ansprechdruck 0,1 bar.
Nenndruck: PN 25
Nennweite: DN150
Gewicht: 90 kg
Preisgruppe: G43
Artikelnummer: ---
Rückschlagventil
Werkstoff des Gehäuses
Gusseisen
Werkstoffgüte
Gusseisen EN-GJS-400-18 (GGG 40.3)
Oberflächenschutz
sonstige
Nenndurchmesser
DN 150
Rohraußendurchmesser alle Anschlüsse
0 mm
Anschlüsse
Flansch
Druckstufe Artikel
PN 25
Druckstufe Flansch
PN 25
Ausführung
gerade
Ventilform
sonstige
Geräuscharm
Nein
Dichtung
sonstige
Mit Gegengewicht
Nein
Mit Schließfeder
Ja
Zeta-Wert
5,3
Länge Anschluss 1
480 mm
Arbeitslänge Anschluss 1
0 mm
Länge Anschluss 2
0 mm
Arbeitslänge Anschluss 2
0 mm
Höhe
215 mm
Winkel der Rückschlagklappe
90 °
Mediumtemperatur (Dauerbetrieb)
-10 - 300 °C
Max. Arbeitsdruck bei 20 °C
25 bar
FM-Prüfung
Nein
UL-Prüfung
Nein
ULC-Qualitätskennzeichen
Nein
LPCB-Prüfung
Nein
Zertifiziert nach SVGW für Wasser
Nein
Zertifiziert nach SVGW für Gas
Nein
VdS-geprüft
Nein
KIWA-Prüfsiegel
Nein
