ARI Flanschen-CHECKO-V 22003 DN25,PN16,EN-JS1049 loser Kegel+Feder
Numéro d'article
99901645071
Numéro d'usine
2200300251
Code de commande
ARI2200300251
temps de montage (roturiers ??)
36 Min
Numéro de tarif douanier
84813099
ARI Flanschen-CHECKO-V 22003 DN25 PN16 EN-JS1049 Kegelausführung: loser Kegel plus Feder
Description

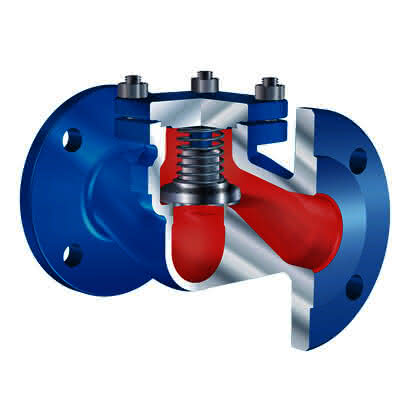

Metallisch dichtendes Rückschlagventil
in Geradsitz-Durchgangsform
mit Flanschen gem. EN 558, FTF-1,
Gehäuse aus Gusseisen EN-JS 1049
(Kurzbezeichnung: EN-GJS-400-18,
eh. GGG-40.3) mit Grundanstrich
von -10 Grad C bis + 350 Grad C.
Kegel und Sitz massiv aus Niro,
Rückstellfeder aus 1.4310,
präzise Kegelführung,
TA-Luft (DIN EN 15848), TRB 801Nr. 45,
TA-Luft TÜV-Prüf-Nr.922-9204866,
CE-Zertifizierung nach Druckgerätericht-
linie 97/23/EG
Ansprechdruck 0,1 bar.
Nenndruck: PN 6
Nennweite: DN25
Gewicht: 3,8 kg
Preisgruppe: G42
Artikelnummer: ---
in Geradsitz-Durchgangsform
mit Flanschen gem. EN 558, FTF-1,
Gehäuse aus Gusseisen EN-JS 1049
(Kurzbezeichnung: EN-GJS-400-18,
eh. GGG-40.3) mit Grundanstrich
von -10 Grad C bis + 350 Grad C.
Kegel und Sitz massiv aus Niro,
Rückstellfeder aus 1.4310,
präzise Kegelführung,
TA-Luft (DIN EN 15848), TRB 801Nr. 45,
TA-Luft TÜV-Prüf-Nr.922-9204866,
CE-Zertifizierung nach Druckgerätericht-
linie 97/23/EG
Ansprechdruck 0,1 bar.
Nenndruck: PN 6
Nennweite: DN25
Gewicht: 3,8 kg
Preisgruppe: G42
Artikelnummer: ---
Rückschlagventil
Werkstoff des Gehäuses
Gusseisen
Werkstoffgüte
Gusseisen EN-GJS-400-18 (GGG 40.3)
Oberflächenschutz
sonstige
Nenndurchmesser
DN 25
Rohraußendurchmesser alle Anschlüsse
0 mm
Anschlüsse
Flansch
Druckstufe Artikel
PN 16
Druckstufe Flansch
PN 16
Ausführung
gerade
Ventilform
sonstige
Geräuscharm
Nein
Dichtung
sonstige
Mit Gegengewicht
Nein
Mit Schließfeder
Ja
Zeta-Wert
4,5
Länge Anschluss 1
160 mm
Arbeitslänge Anschluss 1
0 mm
Länge Anschluss 2
0 mm
Arbeitslänge Anschluss 2
0 mm
Höhe
80 mm
Winkel der Rückschlagklappe
90 °
Mediumtemperatur (Dauerbetrieb)
-10 - 350 °C
Max. Arbeitsdruck bei 20 °C
16 bar
FM-Prüfung
Nein
UL-Prüfung
Nein
ULC-Qualitätskennzeichen
Nein
LPCB-Prüfung
Nein
Zertifiziert nach SVGW für Wasser
Nein
Zertifiziert nach SVGW für Gas
Nein
VdS-geprüft
Nein
KIWA-Prüfsiegel
Nein
