ARI Flanschen-CHECKO-V. 12003 DN200 PN16,EN-JL1040 loser Kegel+Feder
Numéro d'article
99900497583
Numéro d'usine
1200302001
Code de commande
ARI1200302001
temps de montage (roturiers ??)
2 Std 2 Min
Numéro de tarif douanier
84813099

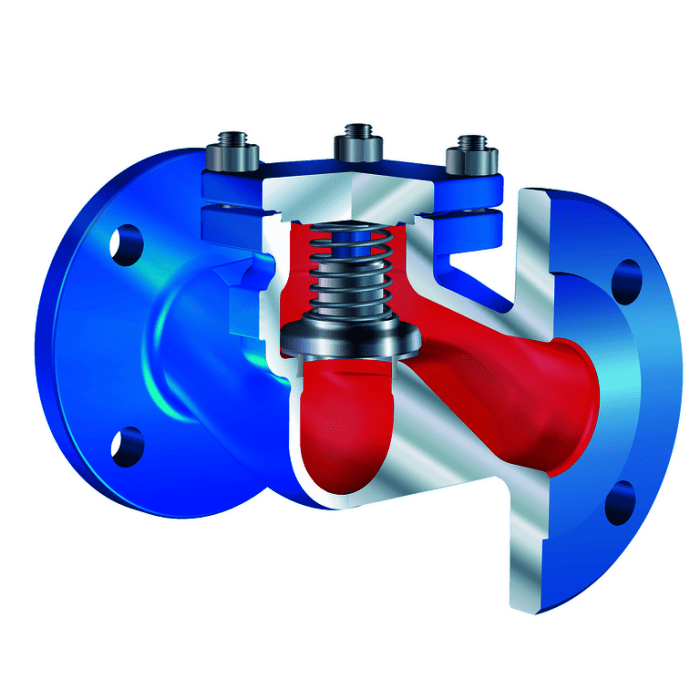

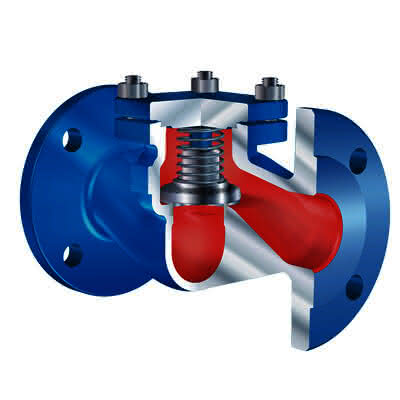

ARI Flanschen-CHECKO-V 12003 DN200 PN16 EN-JL1040 Kegelausführung: loser Kegel plus Feder
Description
Metallisch dichtendes Rückschlagventil
in Geradsitz-Durchgangsform
mit Flanschen gem. EN 558, FTF-1,
Gehäuse aus Gusseisen EN-JL1040
(Kurzbezeichnung: EN-GJL-250, eh. GG-25)
mit Grundanstrich
von -10 Grad C bis + 300 Grad C.
Kegel und Sitz massiv aus Niro,
Rückstellfeder aus 1.4310,
präzise Kegelführung,
TA-Luft (DIN EN 15848), TÜV-Prüf-Nr.
922-9204866, CE-Zertifizierung nach
Druckgeräterichtlinie,
Ansprechdruck 0,1 bar.
Nenndruck: PN 16
Nennweite: DN200
Gewicht: 132 kg
Preisgruppe: G41
Artikelnummer: ---
in Geradsitz-Durchgangsform
mit Flanschen gem. EN 558, FTF-1,
Gehäuse aus Gusseisen EN-JL1040
(Kurzbezeichnung: EN-GJL-250, eh. GG-25)
mit Grundanstrich
von -10 Grad C bis + 300 Grad C.
Kegel und Sitz massiv aus Niro,
Rückstellfeder aus 1.4310,
präzise Kegelführung,
TA-Luft (DIN EN 15848), TÜV-Prüf-Nr.
922-9204866, CE-Zertifizierung nach
Druckgeräterichtlinie,
Ansprechdruck 0,1 bar.
Nenndruck: PN 16
Nennweite: DN200
Gewicht: 132 kg
Preisgruppe: G41
Artikelnummer: ---
Rückschlagventil
Werkstoff des Gehäuses
Gusseisen
Werkstoffgüte
Gusseisen EN-GJL-250 (GG 25)
Oberflächenschutz
sonstige
Nenndurchmesser
DN 200
Rohraußendurchmesser alle Anschlüsse
0 mm
Anschlüsse
Flansch
Druckstufe Artikel
PN 16
Druckstufe Flansch
PN 16
Ausführung
gerade
Ventilform
sonstige
Geräuscharm
Nein
Dichtung
sonstige
Mit Gegengewicht
Nein
Mit Schließfeder
Ja
Zeta-Wert
5,8
Länge Anschluss 1
600 mm
Arbeitslänge Anschluss 1
0 mm
Länge Anschluss 2
0 mm
Arbeitslänge Anschluss 2
0 mm
Höhe
285 mm
Winkel der Rückschlagklappe
90 °
Mediumtemperatur (Dauerbetrieb)
-10 - 300 °C
Max. Arbeitsdruck bei 20 °C
16 bar
FM-Prüfung
Nein
UL-Prüfung
Nein
ULC-Qualitätskennzeichen
Nein
LPCB-Prüfung
Nein
Zertifiziert nach SVGW für Wasser
Nein
Zertifiziert nach SVGW für Gas
Nein
VdS-geprüft
Nein
KIWA-Prüfsiegel
Nein
