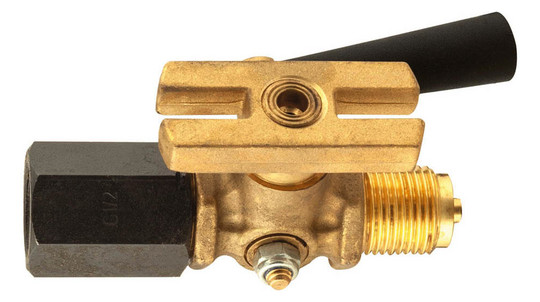

AFRISO Manometer-Absperrhahn G1/2 drehbare MxM, Messing, PN16 PF
Numéro d'article
99902151599
Numéro d'usine
63018
Code de commande
AF63018
Numéro de tarif douanier
84818099
AFRISO Manometer-Absperrhahn G1/2 drehbare Muffe x Muffe, Messing, PN16, Prüfflansch 60 x 25 x 10
Description
AFRISO Manometer-Absperrhahn
drehbare Muffe x Muffe
Mit Prüfflansch 60 x 25 x 10.
Als Absperrorgan zwischen Messleitung
und Druckmessgerät. Mit Prüfanschluss
ist der gleichzeitige Anschluss von
Druckmessgeräten und Prüfgeräten an
der Messleitung möglich.
Anschluss: drehbare
Muffe x Muffe
G1/2
Nenndruck: PN16
Werkstoff: Messing
Temperatur-
einsatzbereich
Medium: -10/+50C
Fabrikat: AFRISO
Artikel-Nr.: ---
drehbare Muffe x Muffe
Mit Prüfflansch 60 x 25 x 10.
Als Absperrorgan zwischen Messleitung
und Druckmessgerät. Mit Prüfanschluss
ist der gleichzeitige Anschluss von
Druckmessgeräten und Prüfgeräten an
der Messleitung möglich.
Anschluss: drehbare
Muffe x Muffe
G1/2
Nenndruck: PN16
Werkstoff: Messing
Temperatur-
einsatzbereich
Medium: -10/+50C
Fabrikat: AFRISO
Artikel-Nr.: ---
Keine besonderen Verarbeitungshinweise oder Spezialwerkzeuge erforderlich.
Manometerhahn
Werkstoff des Gehäuses
Messing
Werkstoffgüte des Gehäuses
CuZn39Pb3 (CW614N)
Oberflächenschutz
unbehandelt
Anschluss 1
Innengewinde Gas zylindrisch (BSPP)
Anschluss 2
Innengewinde Gas zylindrisch (BSPP)
Anschlussmaß 1
1/2 Zoll (15)
Mit Spindel und Lötröhrchen, Anschluss 1
Nein
Anschlussmaß 2
1/2 Zoll (15)
Mit Überwurfgewinde Anschluss 2
Ja
Mit Prüfanschluss
Ja
Art des Prüfanschlusses
Flansch
Größe Prüfzapfen
sonstige
Druckstufe Artikel
PN 16
Druckstufe Flansch
PN 16
Max. Arbeitsdruck bei 20 °C
25 bar
Max. Mediumtemperatur (Dauerbetrieb)
50 °C
Max. Betriebsdruck bei max. Mediumtemperatur
25 bar
Bedienung
Hebel
Länge Anschluss 1
19 mm
Arbeitslänge Anschluss 1
15 mm
Länge Anschluss 2
24 mm
Arbeitslänge Anschluss 2
18 mm
Höhe
57 mm
Länge Handgriff/Durchmesser Handrad
64 mm
Baulänge
87 mm
Schlüsselweite
27 mm
Entspricht DIN 16270
Nein
Entspricht DIN 16271
Nein
