ACO Abdeckung Klasse D verschr. mit lg. Aufsatzst.+Lastvertei

Numéro d'article

99900955710

Numéro d'usine

3300.16.00

Code de commande

PV33001600

Numéro de tarif douanier

84219990

ACO Abdeckung Klasse D verr. mit lg. Aufsatzst.+Lastvertei Lastverteilerplatte

Sous quel terme de recherche auriez-vous recherché cet article ?

Édition

1 Stück

Description

Généralités

Texte de commercialisation

Conseil d'utilisation

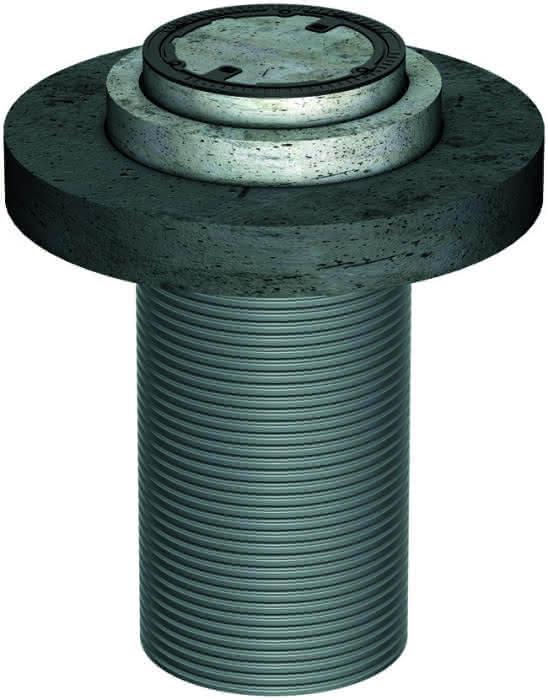

ACO Aufsatzsystem für Belastungsklasse D 400 gemäß DIN EN 124
bestehend aus:

- Abdeckung aus Gusseisen, lichte Weite DM 600 mm
- Abdeckung geruchsdicht verschlossen
- Adapterplatte aus Beton DM 1000 mm x 150 mm
- Lastverteilerplatte aus Beton DM 1550 mm x 200 mm
- Aufsatzstück aus PE-HD

Zulauftiefe T = 935 - 1980 mm
(bei LipuMax P NS2/200)
Zulauftiefe T = 935 - 1765 mm
(bei LipuMax P NS2/400)
(bei LipuMax P NS4/400)
Zulauftiefe T = 935 - 1830 mm
(bei LipuMax P NS4/800)
Zulauftiefe T = 960 - 1855 mm
(bei LipuMax P NS 5,5/550)
(bei FapuMax P NS2)
Zulauftiefe T = 960 - 1375 mm
(bei LipuMax 5,5/1100)
Zulauftiefe T = 960 - 1640 mm
(bei LipuMax P NS 7/700)
Zulaufteife T = 960 - 1425 mm
(bei LipuMax P NS 8,5/850)
Zulauftiefe T = 960 - 1155 mm
(bei LipuMax P NS 10/1000)
(bei FapuMax P NS 3)

Für die werkseitige Auftriebssicherheit darf das
Grundwasserniveau nicht über GOK liegen.

Gesamtgewicht: 933 kg
schwerstes Einzelteil: 610 kg
