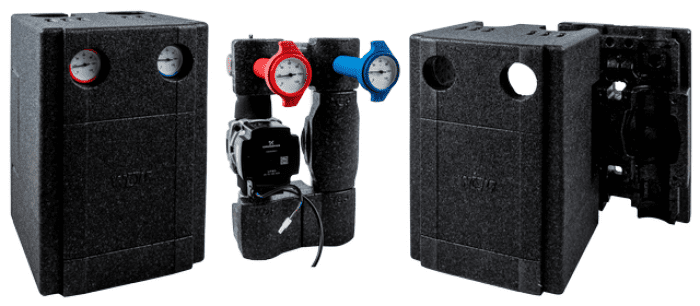

Wolf Verrohrungsgruppe Heizkreis drehzahlger., mit PWM-Signal, DN25-60
Description
Bestehend aus:
Hocheffizienzpumpe EEI<= 0.20 dreHzahlgeregelt, Förderstromregelung in Abhängigkeit der Kesselspreizung.
Bei mehreren Heizkreisen nicht einsetzbar.
Mit Kabel steckerfertig verdrahtet, Kugelhähne mit Thermometer in Vor- und Rücklauf, Schwerkraftbremse ohne Überströmventil,
Abmessungen (HxBxT): 384x250x260mm, Anschluss unten flachdichtend 1½", Anschluss oben lösbare Übergangsverschraubung auf IG 1"(DN25),
Design-Wärmedämmschalen aus EPP, Gruppe komplett montiert, hydraulisch und elektrisch geprüft,
Hinweis: einfacher Tausch Vorlauf von links nach rechts, bei Montage auf Verteilerbalken keine zusätzliche Wandhalterung erforderlich.
Delta p=150mbar bei V=2350l/h
bei ?t 10K bis 27kW
bei ?t 15K bis 41kW
bei ?t 20K bis 55kW
PWM-Rückmeldesignale lieferen Informationen über den aktuellen Betriebsstatus der Pumpe. Dazu gehören z.B. die aktuelle Leistungsaufnahme oder das Anliegen von Alarmen oder Warnungen.
Fabrikat: Wolf GmbH
Artikel-Nummer: ---
Hocheffizienzpumpe EEI<= 0.20 dreHzahlgeregelt, Förderstromregelung in Abhängigkeit der Kesselspreizung.
Bei mehreren Heizkreisen nicht einsetzbar.
Mit Kabel steckerfertig verdrahtet, Kugelhähne mit Thermometer in Vor- und Rücklauf, Schwerkraftbremse ohne Überströmventil,
Abmessungen (HxBxT): 384x250x260mm, Anschluss unten flachdichtend 1½", Anschluss oben lösbare Übergangsverschraubung auf IG 1"(DN25),
Design-Wärmedämmschalen aus EPP, Gruppe komplett montiert, hydraulisch und elektrisch geprüft,
Hinweis: einfacher Tausch Vorlauf von links nach rechts, bei Montage auf Verteilerbalken keine zusätzliche Wandhalterung erforderlich.
Delta p=150mbar bei V=2350l/h
bei ?t 10K bis 27kW
bei ?t 15K bis 41kW
bei ?t 20K bis 55kW
PWM-Rückmeldesignale lieferen Informationen über den aktuellen Betriebsstatus der Pumpe. Dazu gehören z.B. die aktuelle Leistungsaufnahme oder das Anliegen von Alarmen oder Warnungen.
Fabrikat: Wolf GmbH
Artikel-Nummer: ---
Wolf Verrohrungsgruppe Heizkreis drehzahlger., mit PWM-Signal, DN25-60
Bestehend aus:
Hocheffizienzpumpe EEI<= 0.20 dreHzahlgeregelt, Förderstromregelung in Abhängigkeit der Kesselspreizung.
Bei mehreren Heizkreisen nicht einsetzbar.
Mit Kabel steckerfertig verdrahtet, Kugelhähne mit Thermometer in Vor- und Rücklauf, Schwerkraftbremse ohne Überströmventil,
Abmessungen (HxBxT): 384x250x260mm, Anschluss unten flachdichtend 1½", Anschluss oben lösbare Übergangsverschraubung auf IG 1"(DN25),
Design-Wärmedämmschalen aus EPP, Gruppe komplett montiert, hydraulisch und elektrisch geprüft,
Hinweis: einfacher Tausch Vorlauf von links nach rechts, bei Montage auf Verteilerbalken keine zusätzliche Wandhalterung erforderlich.
Delta p=150mbar bei V=2350l/h
bei ?t 10K bis 27kW
bei ?t 15K bis 41kW
bei ?t 20K bis 55kW
PWM-Rückmeldesignale lieferen Informationen über den aktuellen Betriebsstatus der Pumpe. Dazu gehören z.B. die aktuelle Leistungsaufnahme oder das Anliegen von Alarmen oder Warnungen.
Fabrikat: Wolf GmbH
Artikel-Nummer: ---
Bestehend aus:
Hocheffizienzpumpe EEI<= 0.20 dreHzahlgeregelt, Förderstromregelung in Abhängigkeit der Kesselspreizung.
Bei mehreren Heizkreisen nicht einsetzbar.
Mit Kabel steckerfertig verdrahtet, Kugelhähne mit Thermometer in Vor- und Rücklauf, Schwerkraftbremse ohne Überströmventil,
Abmessungen (HxBxT): 384x250x260mm, Anschluss unten flachdichtend 1½", Anschluss oben lösbare Übergangsverschraubung auf IG 1"(DN25),
Design-Wärmedämmschalen aus EPP, Gruppe komplett montiert, hydraulisch und elektrisch geprüft,
Hinweis: einfacher Tausch Vorlauf von links nach rechts, bei Montage auf Verteilerbalken keine zusätzliche Wandhalterung erforderlich.
Delta p=150mbar bei V=2350l/h
bei ?t 10K bis 27kW
bei ?t 15K bis 41kW
bei ?t 20K bis 55kW
PWM-Rückmeldesignale lieferen Informationen über den aktuellen Betriebsstatus der Pumpe. Dazu gehören z.B. die aktuelle Leistungsaufnahme oder das Anliegen von Alarmen oder Warnungen.
Fabrikat: Wolf GmbH
Artikel-Nummer: ---
Förderstromregelung in Abhängigkeit
der Kesselspreizung bei mehreren Heizkreisen
nicht einsetzbar
der Kesselspreizung bei mehreren Heizkreisen
nicht einsetzbar
Hydraulische Regelstation
Material Mantel
sonstige
Werkstoff Armaturen
Messing
Werkstoff Verrohrung
Stahl
Primärer Anschluss
Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Nenndurchmesser primär
1 Zoll (25)
Sekundärer Anschluss
Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Nenndurchmesser sekundär
1 1/2 Zoll (40)
Pumpenanschluss
Außengewinde zylindrisch BSPP (ISO 228-1)
Nenndurchmesser Pumpenanschluss
2 Zoll (50)
Max. Arbeitsdruck
10 bar
Mediumtemperatur
90 °C
Anzeigebereich Thermometer
0 - 120 °C
Leistung
27 - 55 kW
Geeignet für Heizung
Ja
Geeignet für Ethanol
Ja
Ausführung
ungemischter Heizkreis
Mit Passstück für Wärmezähler
Nein
Mit Wärmezähler
Nein
Eingebaute Zirkulationspumpe
Nein
Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009)
Ja
Einbaulänge der Pumpe
130 mm
Mit Manometer
Nein
Mit Regelventil
Nein
Mit Absperrventil
Nein
Öffnungsdruck Sperrventil
0,01 bar
Mit Sicherheitsventil
Nein
Mit Thermometer
Ja
Auslaufhahn
Nein
Mit Servomotor
Nein
Geeignet für Servomotoren
Nein
Mit Dreiwegeventil
Nein
Mit Pumpenkugelhahn
Nein
Mit Anschluss Temperaturfühler
Nein
Mit Anschluss Ausdehnungsgefäß
Nein
Mit automatischer Entlüftung
Nein
Wandaufstellung
Nein
Mit Wandbefestigungsbügel
Nein
Mit Füßen
Nein
Mit Differenzdruckregler
Nein
Mit Wärmedämmung
Ja
Heizkreisregler erweiterbar
Nein
Verteilerbalken erweiterbar
Ja
Wärmeübertrager erweiterbar
Ja
Breite
250 mm
Höhe
370 mm
Tiefe
257 mm
