LüftungKWL-SystemeGeräte
Wolf GmbH Klimatechnik

Wolf Comfort-Wohnungs-Lüftung CWL-D-70 Dezentral, Aussenwandhaube weiß,2138512

66124148114 #1
66124148114 #166124148114 #2
product number
66124148114
manufacturer's product number
2138512
Order code
WO2138512
assembly time (Bürgerle)
1 Min
customs tariff number
84151010

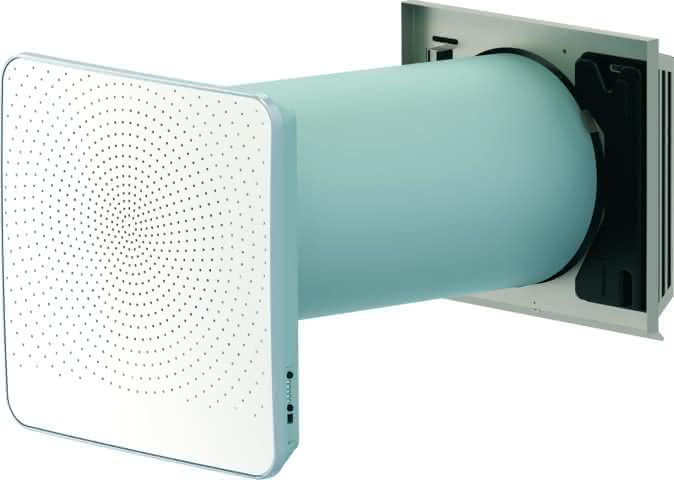

Wolf Comfort-Wohnungs-Lüftung CWL-D-70 Dezentral, Aussenwandhaube weiß

I expect this product to be shown by searching for the follwing term:
output
1 Stück
Description
General
Marketing text
Instructions for use
Innenblende weiß
saubere, pollenfreie, frische Luft - Lüften bei geschlossenen Fenstern, ohne Straßenlärm (nicht nur für Allergiker)
herausnehmbarer Kunststoff-Kreuz-Gegenstromplattentauscher, Wärmerückgewinnung mindestens 80%, Bypass serienmäßig
automatische Frostschutzregelung, niedriger Energieverbrauch durch Gleichstromventilatoren
elektr. Vorheizregister 275W im Gerät integriert
Filterklasse ISO Coarse 60% (G4) / ePM1 50% (F7) optional als Zubehör
Gerät steckerfertig verdrahtet.
Filterwechselanzeige am Gerät
DIBt-Zulassung und Passivhauszertifikat sind beantragt
Energieeffizienzklasse: A
Luftleistung bei Lüfterstufe (1 / 2 / 3 / 4 / 5): 15 / 25 / 40 / 55 / 70m³/h
Kernlochbohrung 260mm (mit 3Gr. Gefälle nach außen)
für Wandstärken (mit Zubehör)mm 500-600 (300-500)
Geräteanschlussdurchmesser 250
Filterklasse ISO Coarse 60% (G4) / ePM1 50% (F7) optional als Zubehör für Zuluft
Gewicht kg 12 (13,5 inkl. Frontabdeckung)
Schutzart IP Innenteil IP20 / Frontabdeckung IPX4
Elektroanschluss 230 V / 50Hz
Fabrikat: Wolf GmbH
Artikel-Nummer: ---
Wohnungslüftungsgerät mit Wärmerückgewinnung (Wohnbereich)
Werkstoff des Gehäuses
Kunststoff
Geeignet für Wandmontage
Ja
Geeignet für Deckenmontage
Nein
Geeignet für Bodenmontage
Nein
Ausrichtung links/rechts wechselbar
Nein
Max. Luftmenge bei 100 Pa
70 m³/h
Max. Luftmenge bei 150 Pa
0 m³/h
Max. Luftmenge bei 200 Pa
0 m³/h
Max. Luftmenge bei 250 Pa
0 m³/h
Max. Luftmenge bei 300 Pa
0 m³/h
Motortyp
EC (elektronisch kommutiert)
Spannung
230 V
Frequenz
50 Hz
Anzahl der Phasen
1
Mit thermischem Überlastschutz
Ja
Elektrischer Anschluss
Anschlussklemmen
Mit digitalem Display
Nein
Geeignet für drahtlose Fernbedienung
Ja
Mit Heizelement
Ja
Geeignet für den Anschluss an die Zentralheizung
Nein
Mit Bypass
Ja
Art des Frostschutzes
sonstige
Nenndurchmesser Kanal
280 mm
Anschlüsse außenluftseitig
Einschubende
Anschlüsse innenraumseitig
Einschubende
Wohnhausanschluss unten
Nein
Wohnhausanschluss linke Seite
Ja
Wohnhausanschluss rechte Seite
Ja
Wohnhausanschluss oben
Nein
Dachanschluss Seiten
Nein
Dachanschluss obere Seite
Nein
Versorgungsfilter nach ISO 16890-1:2016
ISO ePM2,5
Abluftfilter nach ISO 16890-1:2016
ISO Coarse
Höhe
280 mm
Breite
280 mm
Tiefe
600 mm
Gewicht
14 kg
downloads and BauDocs

all

Offer
Project preparation
Project handover
DatenblattWolf_4045013280250_wodbw2138512_db.pdf (273 kB)
InstallationshinweiseWolf_4045013280250_womaw3064802_202009.pdf (7 MB)
PlanungsanleitungWolf_4045013280250_wopaw4800698_202301.pdf (27.2 MB)
PlanungsanleitungWolf_4045013280250_wopaw3063644_201909.pdf (11.4 MB)
ERP-LabelWolf_4045013280250_woelw2138512_el.pdf (155 kB)
Fotorealistisches Farb-BildWolf_4045013280250_wob_dcwl-d-70.tif (4.4 MB)
Fotorealistisches Farb-BildWolf_4045013280250_wob_wcwl-d-70.jpg (136 kB)
Planungsanleitungwopaw4800698_202005.pdf (2.75 MB)
Planungsanleitungwopaw4800698_202005.pdf (2.75 MB)

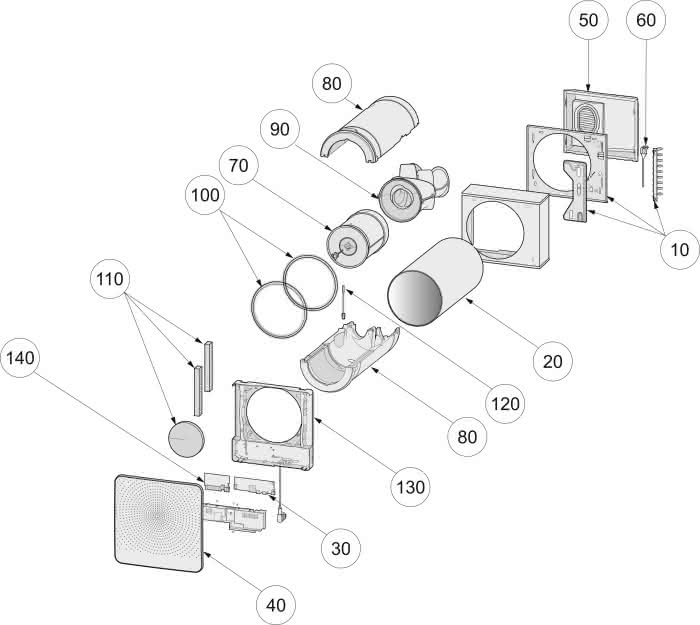

spare parts
