Wilo DrainLift-Box für Unterflur-Einbau mit Pumpe, Box 32/11, Nr.2521821
product number
40055200100
manufacturer's product number
2521821
Order code
WIBOX3211
model
BOX-32/11E U
assembly time (Bürgerle)
2 Std 30 Min
customs tariff number
84137021
DrainLift BOX-32/11E U, Ø 110, Ø 40 (PN 1,5), 550 W, 750 W
Description
Kompakte, vollautomatisch arbeitende Abwasser-Hebeanlage für die Unterflurinstallation innerhalb von Gebäuden.
Fördermedium
Zur Sammlung und Förderung in häuslichen Bereichen von:
Abwasser ohne Fäkalien
Abwasserförderung nach 12050
Die Abwasser-Hebeanlage erfüllt die Anforderungen nach EN 12050-2.
Konstruktion
Gas- und wasserdichter Sammelbehälter aus Kunststoff mit ablagerungsfreiem Innenraum. Zwei um 180° versetzte DN 100-Anschlüsse für den Zulauf sowie die Entlüftung und Kabelführung. Der Druckanschluss ist 90° seitlich versetzt zu den beiden Anschlüssen angeordnet. Für eine einfache Wartung der Anlage dient der Deckel als Revisionsöffnung.

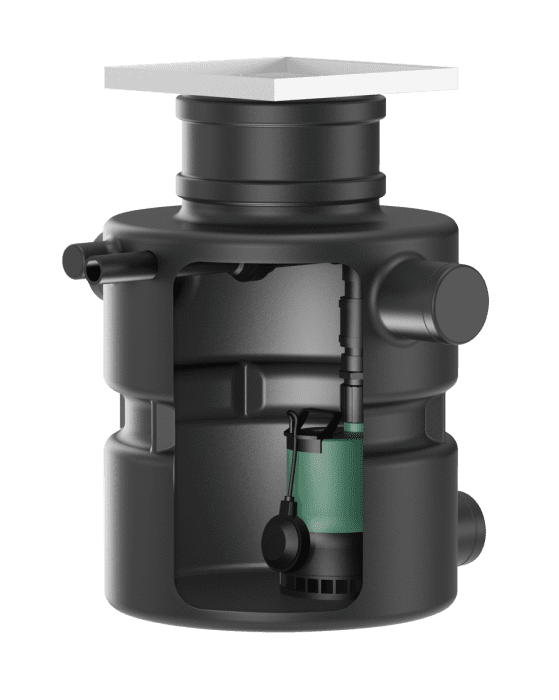

Abwasserpumpe mit integrierter Wirbeleinrichtung (Twisterfunktion), offenem Mehrkanallaufrad und vertikalem Gewindeanschluss. Pumpengehäuse, Saugkorb und Laufrad aus Verbundwerkstoff. 1~-Motor (Mantelkühlung) mit integriertem Betriebskondensator und selbstschaltender thermischer Motorüberwachung. Motorgehäuse aus Edelstahl. Ölgefüllte Dichtungskammer mit doppelter Abdichtung: motorseitig ist ein Wellendichtring, pumpenseitig eine Gleitringdichtung verbaut. Anschlusskabel mit Schwimmerschalter und angebautem Stecker (CEE 7/7).
Die Twisterfunktion sorgt für eine ständige Verwirbelung im Saugbereich der Pumpe. Die Verwirbelungen verhindern ein Absinken und Festsetzen der Sinkstoffe. Damit wird ein sauberer Pumpensumpf erreicht und eine Geruchsbildung vermindert.
Die Niveausteuerung erfolgt über den angebauten Schwimmerschalter an der Pumpe. Das Schaltniveau „Pumpe Ein/Aus" ist durch die Kabellänge des Schwimmerschalters voreingestellt.
Lieferumfang
Kunststoffschacht mit eingebauter Verrohrung
Verrohrung mit Rückflussverhinderer
Pumpe mit Schwimmerschalter und Stecker
Druckschlauch (Innendurchmesser: 40 mm/1,5 in; Länge: 7 cm/2,8 in) inkl. Schlauchschellen
O-Ring zur Abdichtung der Behälterabdeckung und als Geruchsverschluss
Behälterabdeckung mit Fliesenrahmen und Fußbodenablauf
Rohbauabdeckung
Einbau- und Betriebsanleitung
Fördermedium
Zur Sammlung und Förderung in häuslichen Bereichen von:
Abwasser ohne Fäkalien
Abwasserförderung nach 12050
Die Abwasser-Hebeanlage erfüllt die Anforderungen nach EN 12050-2.
Konstruktion
Gas- und wasserdichter Sammelbehälter aus Kunststoff mit ablagerungsfreiem Innenraum. Zwei um 180° versetzte DN 100-Anschlüsse für den Zulauf sowie die Entlüftung und Kabelführung. Der Druckanschluss ist 90° seitlich versetzt zu den beiden Anschlüssen angeordnet. Für eine einfache Wartung der Anlage dient der Deckel als Revisionsöffnung.
Abwasserpumpe mit integrierter Wirbeleinrichtung (Twisterfunktion), offenem Mehrkanallaufrad und vertikalem Gewindeanschluss. Pumpengehäuse, Saugkorb und Laufrad aus Verbundwerkstoff. 1~-Motor (Mantelkühlung) mit integriertem Betriebskondensator und selbstschaltender thermischer Motorüberwachung. Motorgehäuse aus Edelstahl. Ölgefüllte Dichtungskammer mit doppelter Abdichtung: motorseitig ist ein Wellendichtring, pumpenseitig eine Gleitringdichtung verbaut. Anschlusskabel mit Schwimmerschalter und angebautem Stecker (CEE 7/7).
Die Twisterfunktion sorgt für eine ständige Verwirbelung im Saugbereich der Pumpe. Die Verwirbelungen verhindern ein Absinken und Festsetzen der Sinkstoffe. Damit wird ein sauberer Pumpensumpf erreicht und eine Geruchsbildung vermindert.
Die Niveausteuerung erfolgt über den angebauten Schwimmerschalter an der Pumpe. Das Schaltniveau „Pumpe Ein/Aus" ist durch die Kabellänge des Schwimmerschalters voreingestellt.
Lieferumfang
Kunststoffschacht mit eingebauter Verrohrung
Verrohrung mit Rückflussverhinderer
Pumpe mit Schwimmerschalter und Stecker
Druckschlauch (Innendurchmesser: 40 mm/1,5 in; Länge: 7 cm/2,8 in) inkl. Schlauchschellen
O-Ring zur Abdichtung der Behälterabdeckung und als Geruchsverschluss
Behälterabdeckung mit Fliesenrahmen und Fußbodenablauf
Rohbauabdeckung
Einbau- und Betriebsanleitung
Als Hebeanlage innerhalb von Gebäuden (Überflureinbau)
Als Pumpenschacht innerhalb von Gebäuden (Unterflureinbau)
Zur rückstausicheren Entwässerung von
Ablaufstellen unterhalb der Rückstauebene
Ablaufstellen, die nicht über das natürliche Gefälle entwässert werden können.
Als Pumpenschacht innerhalb von Gebäuden (Unterflureinbau)
Zur rückstausicheren Entwässerung von
Ablaufstellen unterhalb der Rückstauebene
Ablaufstellen, die nicht über das natürliche Gefälle entwässert werden können.
Abwasserhebeanlage
Werkstoff des Pumpengehäuses
Polypropylen (PP)
Werkstoffgüte des Pumpengehäuses
PP-GF
Werkstoff des Gebläserads/Laufrads
Polypropylen (PP)
Werkstoffgüte Gebläserad/Laufrad
PP-GF
Werkstoff des Behälters
sonstige
Werkstoffgüte des Behälters
PE-40
Behältervolumen
113 l
Anzahl der Pumpen
1
Volumenstrom (BEP)
7,08 m³/h
Förderhöhe bei Volumenstrom (BEP)
65,626 kPa
Max. Pumpvolumen
11,5 m³/h
Max. Förderhöhe
9,241 m
Max. Arbeitsdruck
1,1 bar
Elektrischer Anschluss
Kabel
Bemessungsspannung
230 V
Anzahl der Phasen
1
Frequenz
50 Hz
Nennstrom
3,6 A
Aufgenommene Motorleistung (P1)
0,75 kW
Motorausgangsleistung (P2)
0,55 kW
Nennbetriebsart
S3 25 %
Isolationsklasse nach IEC
F
Drehzahl
2.900 1/min
Mediumtemperatur (Dauerbetrieb)
3 - 35 °C
Umgebungstemperatur
3 - 35 °C
Anschluss Einlassseite
sonstige
Anschluss Auslassseite
Innengewinde Gas konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
Nenndurchmesser, Anschluss Auslassseite
1 1/4 Zoll (32)
Rohraußendurchmesser, Anschluss Auslassseite
32 mm
Druckstufe Flanschanschluss Auslassseite
PN 10
Anschlussstandard Auslassseite
ISO 7-1 / EN 10226-1
Flanschform
sonstige
Schutzart (IP)
IP68

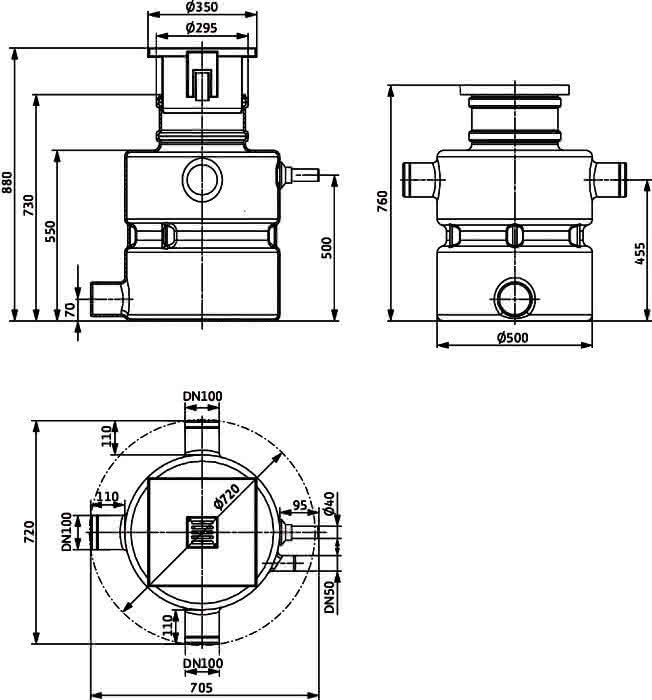

Breite
720 mm
Tiefe
705 mm
Höhe
880 mm
Max. Partikelgröße
10 mm
