Viega Verteiler 1057 in 2fach 100mm Messing
Viega Verteiler 1052 in 3fach 130mm Messing
product number
77020701000
manufacturer's product number
138615
Order code
VI10523
model
1052
assembly time (Bürgerle)
57 Min
customs tariff number
74122000

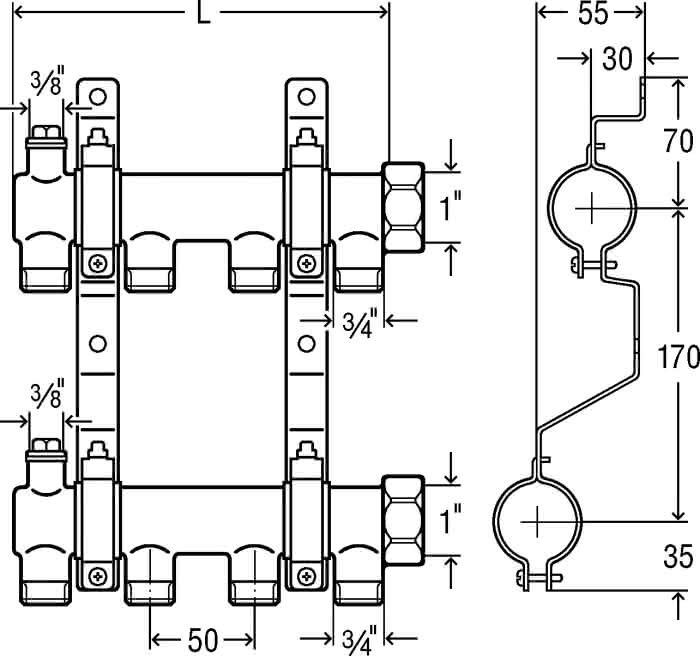

Viega Verteiler Messing, Modell 1052 n: 3 L: 130 Rp: 1 G: ¾
Description
Verteiler- Messing- Rp-Gewinde, Viega StecksitzAusstattung Entlüftungsanschlüsse Rp3/8, Halterungen Stahl verzinkt schallentkoppelnd und vormontiert, IsoliereinlagenModell 1052Artikelnummer 138 615Verteilerabgänge: 3L (Länge): 130Rp (Innengewinde zylindrisch): 1G (Verschraubungsgewinde zylindrisch): ¾
Verteiler- Messing- Rp-Gewinde, Viega StecksitzAusstattung Entlüftungsanschlüsse Rp3/8, Halterungen Stahl verzinkt schallentkoppelnd und vormontiert, Isoliereinlagen
Es liegen keine Verwendungshinweise vor
Verteiler (Flüssigkeiten/Gas)
Montageart
Aufbau
Ausführung
sonstige
Werkstoff
Messing
Nenndurchmesser Anschluss 1
1 Zoll (25)
Form
sonstige
Anschluss 1
Innengewinde (metrisch)
Nenndurchmesser Anschluss 2
sonstige
Anschluss 2
Innengewinde (metrisch)
Anzahl der Abzweige
3
Nenndurchmesser Abzweigungen
3/4 Zoll (20)
Abstand zwischen den Abzweigungen
35 mm
Druckstufe Artikel
PN 10
Max. Mediumtemperatur (Dauerbetrieb)
70 °C
Zeta-Wert
1
Systemgebunden
Ja
Länge Verteiler
130 mm
Länge Anschluss 1
129 mm
Länge Anschluss 2
50 mm
Länge Seitenarm
35 mm
