Viega Übergangsbogen 90 Grad Geopress G 9613.5G in 32x22mm Rotguss
product number
99901010851
manufacturer's product number
772284
Order code
VI772284
model
9613.5G
assembly time (Bürgerle)
6 Min
customs tariff number
74122000

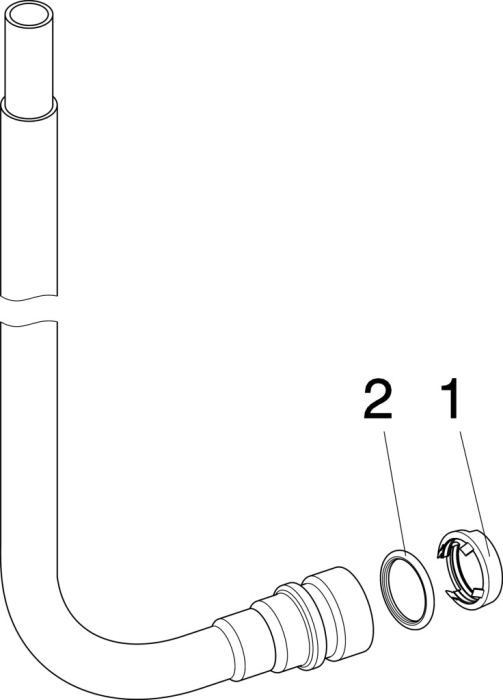

Viega Geopress G-Übergangsbogen 90° Rotguss, Modell 9613.5G d1: 32 d2: 22
Description
Geopress G-Übergangsbogen 90°- Für PE-Rohr auf Kupferrohr, Erdgasanlage, Flüssiggasanlage- Rotguss- PressanschlussAusstattung Dichtelement NBRModell 9613.5GArtikelnummer 772 284d1 (Rohraußendurchmesser): 32d2 (Rohraußendurchmesser): 22
Geopress G-Übergangsbogen 90°- für PE-Rohr auf Kupferrohr, Erdgasanlage, Flüssiggasanlage- Rotguss- PressanschlussAusstattung Dichtelement NBRHinweis Nur in Verbindung mit Stützhülse!
Hinweis Nur in Verbindung mit Stützhülse!
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
Bronze
Werkstoffgüte Anschluss 1
Silizium-Bronze
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Bronze
Werkstoffgüte Anschluss 2
Silizium-Bronze
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
Bogen
Ausführung
1-teilig
Winkel des Bogens
90 °
Exzentrisch
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
sonstige
Rohraußendurchmesser Anschluss 1
32 mm
Anschluss 1
Pressmuffe
Konturcode Verbindung 1
SC
Nenndurchmesser Anschluss 2
sonstige
Rohraußendurchmesser Anschluss 2
22 mm
Anschluss 2
sonstige
Hauptfarbe Fitting
Bronze
Material Dichtung
Nitrilkautschuk NBR
Mit Stoßnocken
Nein
Zugfest
Ja
Länge Anschluss 1
205 mm
Arbeitslänge Anschluss 1
6 mm
Länge Anschluss 2
954 mm
Max. Arbeitsdruck bei 20 °C
10 bar
Mit thermischer Isolierung
Nein
Ringsteifigkeitsklasse
sonstige
Mit Dichtungsmaterial
Ja
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
ULC-Qualitätskennzeichen
Nein
Gastec QA Prüfung
Ja
