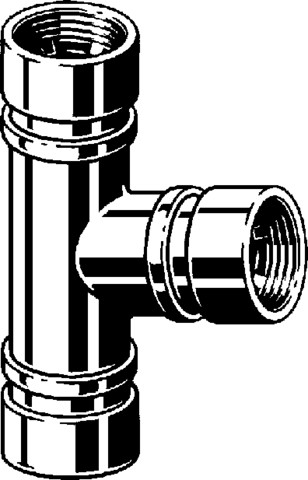

Viega T-Stück mit SC Geopress 9618G in 32mm Rotguss
product number
99901627083
manufacturer's product number
805289
Order code
VI805289
model
9618G
assembly time (Bürgerle)
8 Min
customs tariff number
74122000
Viega T-Stück mit SC Geopress 9618G Rotguss Modell 9618G d1: 32 d2: 32 d3: 32
Description
Geopress-T-Stückmit SC-Contur- Rotguss- PressanschlüsseAusstattung Dichtelemente NBRHinweis Nur in Verbindung mit Stützhülse!Modell 9618GArtikel 805 289d1: 32 d2: 32 d3: 32
Geopress-T-Stückmit SC-Contur- Rotguss- PressanschlüsseAusstattung Dichtelemente NBRHinweis Nur in Verbindung mit Stützhülse!
Hinweis Nur in Verbindung mit Stützhülse!
Fitting mit 3 Anschlüssen
Werkstoff des Anschlusses 1
Bronze
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Bronze
Werkstoffgüte Anschluss 2
Silizium-Bronze
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Werkstoff des Anschlusses 3
Bronze
Werkstoffgüte Anschluss 3
Silizium-Bronze
Oberflächenschutz Anschluss 3
unbehandelt
Oberflächenbehandlung Anschluss 3
unbehandelt
Ausführung
T-Stück
Fließende Ausführung (mit Innenradius)
Nein
Reduzierend
Nein
Mehrteilig
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 25
Rohraußendurchmesser Anschluss 1
32 mm
Anschluss 1
Pressmuffe
Konturcode Verbindung 1
SC
Nenndurchmesser Anschluss 2
DN 25
Rohraußendurchmesser Anschluss 2
32 mm
Anschluss 2
Pressmuffe
Konturcode Verbindung 2
SC
Nenndurchmesser Anschluss 3
DN 25
Rohraußendurchmesser Anschluss 3
32 mm
Anschluss 3
Pressmuffe
Konturcode Verbindung 3
SC
Druckstufe Flansch
sonstige
Norm Flansch
sonstige
Material Dichtung
Nitrilkautschuk NBR
Hauptfarbe Fitting
Bronze
Länge Anschluss 1
75 mm
Arbeitslänge Anschluss 1
26 mm
Zugfest
Ja
Länge Anschluss 2
80 mm
Arbeitslänge Anschluss 2
31 mm
Länge Anschluss 3
75 mm
Arbeitslänge Anschluss 3
26 mm
Max. Arbeitsdruck bei 20 °C
10 bar
Max. Betriebsdruck bei max. Mediumtemperatur
10 bar
Ringsteifigkeitsklasse
sonstige
Mit Dichtungsmaterial
Ja
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
Mit thermischer Isolierung
Nein
Mit Stoßnocken
Nein
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
DVGW-Siegel für Gas
Ja
DVGW-Siegel für Wasser
Nein
KIWA-Prüfsiegel
Nein
Gastec QA Prüfung
Nein
KOMO-Prüfsiegel
Nein
