Viega T-Stück mit SC Geopress 9617.1TW in 50mm x R1 1/2 Rotguss
product number
99901626712
manufacturer's product number
767211
Order code
VI767211
model
9617.1TW
assembly time (Bürgerle)
19 Min
customs tariff number
74122000

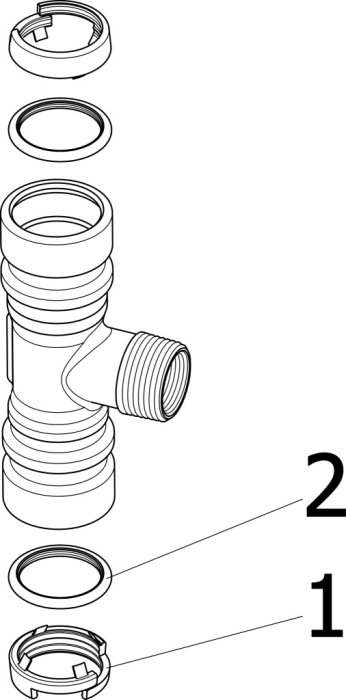

Viega Geopress-T-Stück mit SC-Contur Rotguss, Modell 9617.1TW d1: 50 R: 1½ d2: 50
Description
Geopress-T-Stückmit SC-Contur- Rotguss- Pressanschlüsse, GewindeanschlussAusstattung Dichtelemente EPDMModell 9617.1TWArtikelnummer 767 211d1 (Rohraußendurchmesser): 50R (Außengewinde kegelig): 1½d2 (Rohraußendurchmesser): 50
Geopress-T-Stückmit SC-Contur- Rotguss- Pressanschlüsse, GewindeanschlussAusstattung Dichtelemente EPDM
Es liegen keine Verwendungshinweise vor
Fitting mit 3 Anschlüssen
Werkstoff des Anschlusses 1
Bronze
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Bronze
Werkstoffgüte Anschluss 2
Silizium-Bronze
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Werkstoff des Anschlusses 3
Bronze
Werkstoffgüte Anschluss 3
Silizium-Bronze
Oberflächenschutz Anschluss 3
unbehandelt
Oberflächenbehandlung Anschluss 3
unbehandelt
Ausführung
T-Stück
Fließende Ausführung (mit Innenradius)
Nein
Reduzierend
Nein
Mehrteilig
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 40
Rohraußendurchmesser Anschluss 1
50 mm
Anschluss 1
Pressmuffe
Konturcode Verbindung 1
SC
Nenndurchmesser Anschluss 2
DN 40
Rohraußendurchmesser Anschluss 2
50 mm
Anschluss 2
Pressmuffe
Konturcode Verbindung 2
SC
Nenndurchmesser Anschluss 3
DN 40
Rohraußendurchmesser Anschluss 3
50 mm
Anschluss 3
Pressmuffe
Konturcode Verbindung 3
SC
Druckstufe Flansch
sonstige
Norm Flansch
sonstige
Material Dichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Hauptfarbe Fitting
Bronze
Länge Anschluss 1
90 mm
Arbeitslänge Anschluss 1
30 mm
Zugfest
Ja
Länge Anschluss 2
64 mm
Arbeitslänge Anschluss 2
45 mm
Länge Anschluss 3
90 mm
Arbeitslänge Anschluss 3
30 mm
Max. Arbeitsdruck bei 20 °C
16 bar
Max. Betriebsdruck bei max. Mediumtemperatur
16 bar
Mediumtemperatur (Dauerbetrieb)
25 - 95 °C
Ringsteifigkeitsklasse
sonstige
Mit Dichtungsmaterial
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
Mit thermischer Isolierung
Nein
Mit Stoßnocken
Nein
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
DVGW-Siegel für Gas
Nein
DVGW-Siegel für Wasser
Ja
