InstallationRohrsysteme TW & HeizungViega Maxiplex
Viega GmbH & Co. KG

Viega Verschraubung Maxiplex 9031 in 32mmxRp1 Rotguss

77130800300 #1
77130800300 #177130800300 #277130800300 #377130800300 #477130800300 #5
product number
77130800300
manufacturer's product number
275389
Order code
VI90313225
model
9031
assembly time (Bürgerle)
9 Min
customs tariff number
74122000
possibilty to be sent by postal mail
Yes

Viega Maxiplex-Übergangsstück Rotguss, Modell 9031 d: 32 Rp: 1

I expect this product to be shown by searching for the follwing term:
PU (Karton)
1 Stück
output
1 Stück
Also buy this
Viega Reduzierstück 3241 mit Mehrkant in R1 x Rp3/4 RotgussViega Reduzierstück 3241 mit Mehrkant in R1 x Rp3/4 Rotguss
Viega Verschraubung Maxiplex 9011 in 32mmxR1 RotgussViega Verschraubung Maxiplex 9011 in 32mmxR1 Rotguss
Viega Bogen 45 Grad mit SC Sanpress Inox 2326 in 28mm EdelstahlViega Bogen 45 Grad mit SC Sanpress Inox 2326 in 28mm Edelstahl
Description
General
Marketing text
Instructions for use
Maxiplex-Übergangsstück- Rotguss- Verschraubung, Rp-GewindeModell 9031Artikelnummer 275 389d (Rohraußendurchmesser): 32Rp (Innengewinde zylindrisch): 1
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
Bronze
Werkstoffgüte Anschluss 1
sonstige
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Bronze
Werkstoffgüte Anschluss 2
sonstige
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
gerade
Ausführung
2-teilig
Reduzierend
Nein
Exzentrisch
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 25
Rohraußendurchmesser Anschluss 1
32 mm
Anschluss 1
Klemmanschluss
Nenndurchmesser Anschluss 2
1 Zoll (25)
Anschluss 2
Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Hauptfarbe Fitting
Bronze
Material Dichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Mit Stoßnocken
Nein
Zugfest
Ja
Länge
89 mm
Arbeitslänge Anschluss 1
7 mm
Schlüsselweite
40 mm
Mediumtemperatur (Dauerbetrieb)
-15 - 95 °C
Max. Arbeitsdruck bei 20 °C
16 bar
Max. Betriebsdruck bei max. Mediumtemperatur
16 bar
Mit thermischer Isolierung
Nein
Mit Dichtungsmaterial
Ja
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
ULC-Qualitätskennzeichen
Nein
downloads and BauDocs

all

Offer
Project preparation
Project handover
DatenblattViega_4015211275389_275_389_datenblatt_de.pdf (456 kB)
InstallationshinweiseViega_4015211275389_6cc7eda8549bb21aac1140946e3446ac_de_de.pdf (1.3 MB)
Fotorealistisches Farb-BildViega_4015211275389_vib_m_9031_w_11_2.jpg (126 kB)
Fotorealistisches Farb-BildViega_4015211275389_vib_m_9031_d_11_2.jpg (1.3 MB)
Fotorealistisches Schwarz-Weiß-BildViega_4015211275389_vis_m_9031_w_11_2.jpg (105 kB)
Fotorealistisches Schwarz-Weiß-BildViega_4015211275389_vis_m_9031_d_11_2.jpg (0.9 MB)

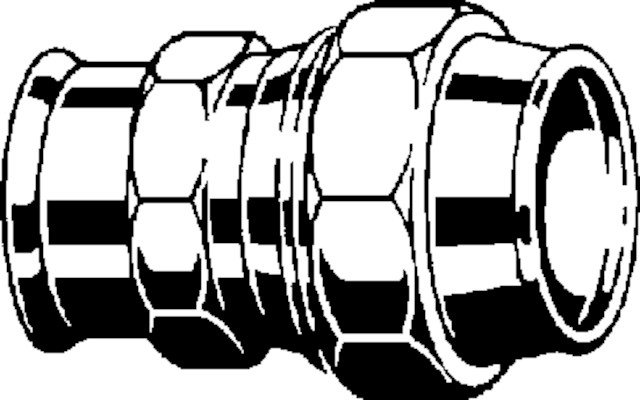

Unvermaßte StrichzeichnungViega_4015211275389_viu_m_9031_w_26_1.jpg (52 kB)
