Viega Kugelhahn mit SC Easytop 5375 in 16mm Siliziumbronze

77128271522 #1
77128271522 #177128271522 #277128271522 #377128271522 #4
product number
77128271522
manufacturer's product number
746612
Order code
VI746612
model
5375
assembly time (Bürgerle)
7 Min
customs tariff number
84818081

Viega Easytop-Kugelhahn mit SC-Contur Modell 5375 DN: 15 d: 16

I expect this product to be shown by searching for the follwing term:
output
1 Stück
Also buy this
Viega Kugelhahn mit SC Easytop 5375 in 20mm SiliziumbronzeViega Kugelhahn mit SC Easytop 5375 in 20mm Siliziumbronze
Description
General
Marketing text
Instructions for use
Easytop-Kugelhahnmit SC-Contur- Raxofix-PressanschlussAusstattung Ventilgehäuse Siliziumbronze nach DIN 50930-6 / DIN EN 1982, Schaltwelle wartungsfrei, Kugel Edelstahl, Betätigungshebel T-Form mit Medienkennzeichnung grün/rot auswechselbarTechnische Daten Betriebsdruck max. 1,6 MPa (PN 16) Betriebstemperatur max. 110 °Cmit DVGW-PrüfzeichenModell 5375Artikelnummer 746 612DN (Durchmesser Nominal): 15d (Rohraußendurchmesser): 16
Kugelhahn
Werkstoff des Gehäuses
sonstige
Material Kugel
Stahl
Nenndurchmesser Anschluss 1
DN 15
Rohraußendurchmesser Anschluss 1
16 mm
Anschluss 1
Pressmuffe
Konturcode Verbindung 1
sonstige
Nenndurchmesser Anschluss 2
sonstige
Rohraußendurchmesser Anschluss 2
16 mm
Anschluss 2
Pressmuffe
Konturcode Verbindung 2
sonstige
Druckstufe Artikel
PN 16
Druckstufe Flansch
sonstige
Mit Entleerungsventil
Nein
Ausführung
gerade
Fettfrei
Ja
Bedienung
Handgriff
Gehäusekonstruktion
1-teilig
Volldurchgang
Ja
Länge Anschluss 1
47 mm
Arbeitslänge Anschluss 1
32 mm
Länge Anschluss 2
52 mm
Arbeitslänge Anschluss 2
37,7 mm
Höhe Handgriff
69 mm
Länge Handgriff
42,5 mm
downloads and BauDocs

all

Offer
Project preparation
Project handover
DatenblattViega_4015211746612_746_612_datenblatt_de.pdf (452 kB)
InstallationshinweiseViega_4015211746612_dd3220d5abdb4460ac11409400cbc2d8_de_de.pdf (1.1 MB)
Fotorealistisches Farb-BildViega_4015211746612_20250224_vib_w_pp_m5375_i746612_11.jpg (170 kB)
Fotorealistisches Farb-BildViega_4015211746612_20250224_vib_d_pp_m5375_i746612_11.jpg (428 kB)
Fotorealistisches Schwarz-Weiß-BildViega_4015211746612_vis_m_5375_w_11_1.jpg (58 kB)
Fotorealistisches Schwarz-Weiß-BildViega_4015211746612_vis_m_5375_d_11_1.jpg (334 kB)
Unvermaßte StrichzeichnungViega_4015211746612_viu_m_5375_w_26_1.jpg (79 kB)
Unvermaßte StrichzeichnungViega_4015211746612_viu_m_5375_d_26_1.jpg (110 kB)
NachhaltigkeitszertifikateViega_4015211746612_2024-06-10_epd-var-810_viega_armaturen.pdf (1.6 MB)
Deeplink Herstellerseite
Datenblattde_de-web_de-746612.pdf (241.79 kB)
Datenblattde_de-web_de-746612.pdf (241.79 kB)

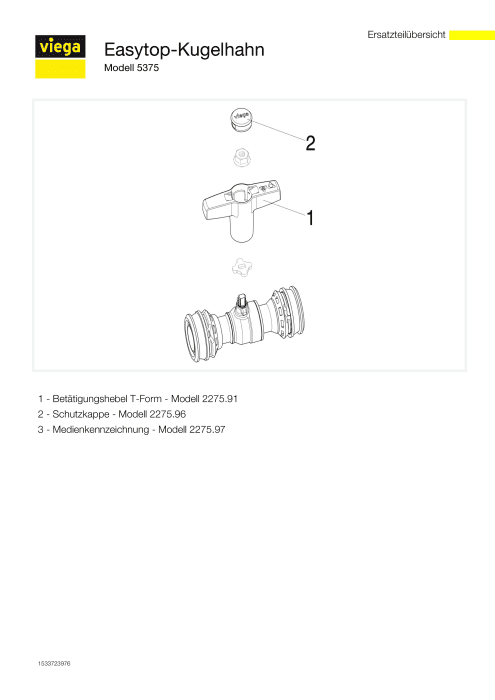

spare parts
