InstallationStapelarmaturenKugelhähne
Viega GmbH & Co. KG

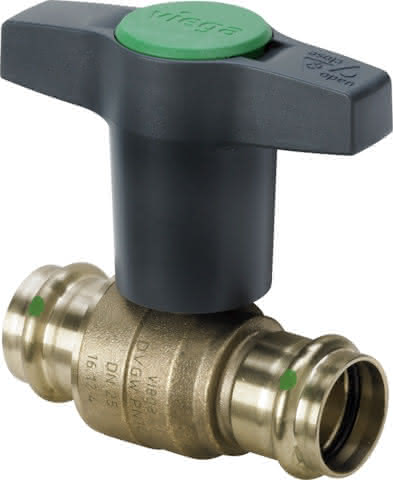

Viega Kugelhahn mit SC Easytop 2275 in 42mm Siliziumbronze

77128271518 #1
77128271518 #177128271518 #277128271518 #377128271518 #477128271518 #5
product number
77128271518
manufacturer's product number
746421
Order code
VI746421
model
2275
assembly time (Bürgerle)
15 Min
customs tariff number
84818081

Viega Easytop-Kugelhahn mit SC-Contur Modell 2275 DN: 40 d: 42

I expect this product to be shown by searching for the follwing term:
output
1 Stück
Also buy this
Viega Entleerungsventil Easytop 2278.7 in G1/4 MessingViega Entleerungsventil Easytop 2278.7 in G1/4 Messing
Viega T-Stück mit SC Sanpress 2217.4 in 22mm x G1/4 x 22mm RotgussViega T-Stück mit SC Sanpress 2217.4 in 22mm x G1/4 x 22mm Rotguss
Viega Probenahmeventil 2223.4 in G1/4 RotgussViega Probenahmeventil 2223.4 in G1/4 Rotguss
Description
General
Marketing text
Instructions for use
Easytop-Kugelhahnmit SC-Contur- PressanschlüsseAusstattung Ventilgehäuse Siliziumbronze nach DIN 50930-6 / DIN EN 1982, Schaltwelle wartungsfrei, Betätigungshebel T-Form mit Medienkennzeichnung grün/rot auswechselbar, Kugel Edelstahl, Dichtelemente (Pressanschlüsse) EPDMTechnische Daten Betriebsdruck max. 1,6 MPa (PN 16) Betriebstemperatur max. 110 °Cmit DVGW-PrüfzeichenModell 2275Artikelnummer 746 421DN (Durchmesser Nominal): 40d (Rohraußendurchmesser): 42
Kugelhahn
Werkstoff des Gehäuses
sonstige
Material Kugel
Stahl
Nenndurchmesser Anschluss 1
DN 40
Rohraußendurchmesser Anschluss 1
42 mm
Anschluss 1
Pressmuffe
Konturcode Verbindung 1
sonstige
Nenndurchmesser Anschluss 2
DN 40
Rohraußendurchmesser Anschluss 2
42 mm
Anschluss 2
Pressmuffe
Konturcode Verbindung 2
sonstige
Dichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Druckstufe Artikel
PN 16
Druckstufe Flansch
sonstige
Mit Entleerungsventil
Nein
Ausführung
gerade
Mediumtemperatur (Dauerbetrieb)
105 °C
Fettfrei
Ja
Bedienung
Handgriff
Gehäusekonstruktion
1-teilig
Volldurchgang
Ja
Länge Anschluss 1
73 mm
Arbeitslänge Anschluss 1
37 mm
Länge Anschluss 2
68 mm
Arbeitslänge Anschluss 2
31,7 mm
Höhe Handgriff
119,2 mm
Länge Handgriff
60 mm
VdS-geprüft
Ja
DVGW-Siegel für Wasser
Ja
KIWA-Prüfsiegel
Ja
downloads and BauDocs

all

Offer
Project preparation
Project handover
DatenblattViega_4015211746421_de_de-web_de-746421.pdf (220 kB)
InstallationshinweiseViega_4015211746421_ae426a0b96737e0dac11409401c625a0_de_de.pdf (1.3 MB)
Fotorealistisches Farb-BildViega_4015211746421_vib_m_2275_w_11_1.jpg (65 kB)
Fotorealistisches Farb-BildViega_4015211746421_vib_m_2275_d_11_1.jpg (559 kB)
Fotorealistisches Schwarz-Weiß-BildViega_4015211746421_vis_m_2275_w_11_1.jpg (56 kB)
Fotorealistisches Schwarz-Weiß-BildViega_4015211746421_vis_m_2275_d_11_1.jpg (446 kB)
Unvermaßte StrichzeichnungViega_4015211746421_viu_m_2275_w_26_1.jpg (72 kB)
Unvermaßte StrichzeichnungViega_4015211746421_viu_m_2275_d_26_1.jpg (103 kB)
Deeplink Herstellerseite
