Viega Bogen 90 Grad mit SC Geopress K 9716TW in 40mm Kunststoff
product number
99902195647
manufacturer's product number
822002
Order code
VI822002
model
9716TW
customs tariff number
39174000

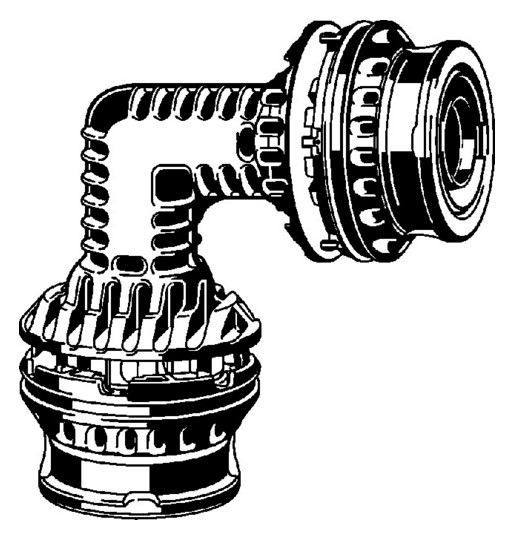

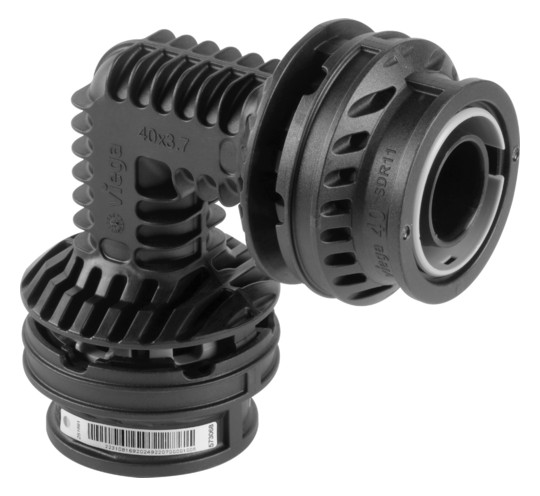

Viega Geopress K-Bogen 90° Kunststoff, Modell 9716TW d: 40
Description
Geopress K-Bogen 90°mit SC-Contur- Kunststoff- PressanschlüsseAusstattung O-Ring EPDMModell 9716TWArtikel 822 002d: 40
Geopress K-Bogen 90°mit SC-Contur- Kunststoff- PressanschlüsseAusstattung O-Ring EPDM
Es liegen keine Verwendungshinweise vor
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
Polyamid (PA)
Werkstoffgüte Anschluss 1
faserverstärkter Kunststoff
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Polyamid (PA)
Werkstoffgüte Anschluss 2
faserverstärkter Kunststoff
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
Bogen
Ausführung
1-teilig
Winkel des Bogens
90 °
Reduzierend
Nein
Exzentrisch
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 25
Rohraußendurchmesser Anschluss 1
40 mm
Anschluss 1
Pressmuffe
Konturcode Verbindung 1
SC
Nenndurchmesser Anschluss 2
sonstige
Rohraußendurchmesser Anschluss 2
40 mm
Anschluss 2
Pressmuffe
Konturcode Verbindung 2
SC
Hauptfarbe Fitting
schwarz
Material Dichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Mit Stoßnocken
Nein
Zugfest
Ja
Länge
97 mm
Länge Anschluss 1
97 mm
Arbeitslänge Anschluss 1
60 mm
Länge Anschluss 2
97 mm
Arbeitslänge Anschluss 2
60 mm
Mediumtemperatur (Dauerbetrieb)
-15 - 95 °C
Max. Arbeitsdruck bei 20 °C
16 bar
Max. Betriebsdruck bei max. Mediumtemperatur
16 bar
Mit thermischer Isolierung
Nein
Mit Dichtungsmaterial
Ja
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
ULC-Qualitätskennzeichen
Nein
