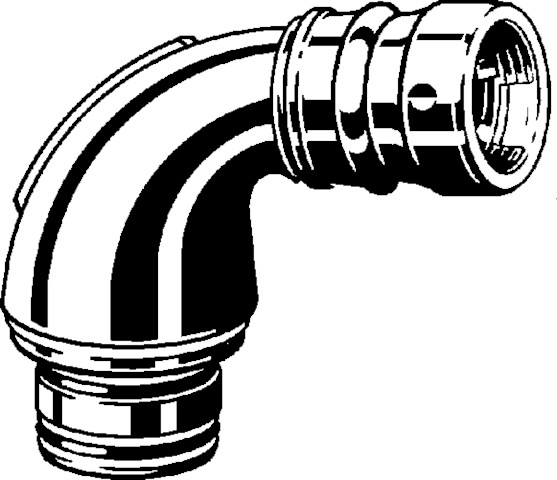

Viega Anschlussbogen 90 Grad mit SC Geopress 9694TW in 32mm Rotguss
product number
99901626737
manufacturer's product number
767471
Order code
VI767471
model
9694TW
assembly time (Bürgerle)
6 Min
customs tariff number
74122000
Viega Geopress Anschlussbogen 90° mit SC-Contur Rotguss, Modell 9694TW d: 32
Description
Geopress-Anschlussbogen 90°mit SC-Contur- Geeignet für Geopress-Anbohrarmatur 9690TW- Rotguss- Pressanschluss, Viega AnbohrarmaturenanschlussAusstattung Dichtelement EPDM, doppelte O-RingabdichtungModell 9694TWArtikelnummer 767 471d (Rohraußendurchmesser): 32
Geopress-Anschlussbogen 90°mit SC-Contur- geeignet für Geopress-Anbohrarmatur 9690TW- Rotguss- Pressanschluss, Viega AnbohrarmaturenanschlussAusstattung Dichtelement EPDM, doppelte O-Ringabdichtung
Es liegen keine Verwendungshinweise vor
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
Bronze
Werkstoffgüte Anschluss 1
Bronze (Rg 5)
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Bronze
Werkstoffgüte Anschluss 2
Bronze (Rg 5)
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
Bogen
Ausführung
1-teilig
Winkel des Bogens
90 °
Exzentrisch
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
sonstige
Rohraußendurchmesser Anschluss 1
32 mm
Anschluss 1
Pressmuffe
Konturcode Verbindung 1
SC
Nenndurchmesser Anschluss 2
sonstige
Anschluss 2
sonstige
Hauptfarbe Fitting
Bronze
Material Dichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Mit Stoßnocken
Nein
Zugfest
Ja
Länge Anschluss 1
90 mm
Arbeitslänge Anschluss 1
41 mm
Länge Anschluss 2
90 mm
Arbeitslänge Anschluss 2
63 mm
Schlüsselweite
50 mm
Mediumtemperatur (Dauerbetrieb)
25 °C
Max. Arbeitsdruck bei 20 °C
1,6 bar
Mit thermischer Isolierung
Nein
Ringsteifigkeitsklasse
sonstige
Mit Dichtungsmaterial
Ja
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
ULC-Qualitätskennzeichen
Nein
