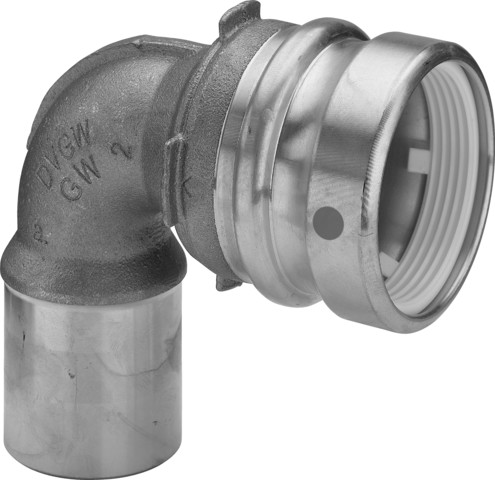

Viega Bogen 90 Grad mit SC Geopress 9616.1TW in 35x40mm Rotguss
product number
99901626701
manufacturer's product number
767044
Order code
VI767044
model
9616.1TW
assembly time (Bürgerle)
6 Min
customs tariff number
74122000
Viega Geopress-Einsteckbogen 90° mit SC-Contur Rotguss, Modell 9616.1TW d1: 35 d2: 40
Description
Geopress-Einsteckbogen 90°mit SC-Contur- Für Profipress, Sanpress- Rotguss- Pressanschluss, EinsteckendeAusstattung Dichtelement EPDMModell 9616.1TWArtikelnummer 767 044d1 (Rohraußendurchmesser): 35d2 (Rohraußendurchmesser): 40
Geopress-Einsteckbogen 90°mit SC-Contur- für Profipress, Sanpress- Rotguss- Pressanschluss, EinsteckendeAusstattung Dichtelement EPDM
Es liegen keine Verwendungshinweise vor
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
Bronze
Werkstoffgüte Anschluss 1
Bronze (Rg 5)
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Bronze
Werkstoffgüte Anschluss 2
Bronze (Rg 5)
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
Bogen
Ausführung
1-teilig
Winkel des Bogens
90 °
Exzentrisch
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
sonstige
Rohraußendurchmesser Anschluss 1
35 mm
Anschluss 1
Pressmuffe
Konturcode Verbindung 1
SC
Nenndurchmesser Anschluss 2
sonstige
Rohraußendurchmesser Anschluss 2
40 mm
Anschluss 2
Schiebeende
Hauptfarbe Fitting
Bronze
Material Dichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Mit Stoßnocken
Nein
Zugfest
Ja
Länge Anschluss 1
92 mm
Arbeitslänge Anschluss 1
37 mm
Länge Anschluss 2
65 mm
Mediumtemperatur (Dauerbetrieb)
25 °C
Max. Arbeitsdruck bei 20 °C
1,6 bar
Mit thermischer Isolierung
Nein
Ringsteifigkeitsklasse
sonstige
Mit Dichtungsmaterial
Ja
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
ULC-Qualitätskennzeichen
Nein
