Viega Anschlussbogen 45 Grad mit SC Geopress 9694.1TW in 32mm Rotguss
product number
99901626695
manufacturer's product number
766924
Order code
VI766924
model
9694.1TW
assembly time (Bürgerle)
6 Min
customs tariff number
74122000

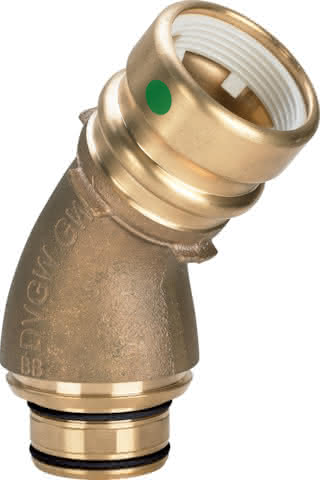

Viega Geopress Anschlussbogen 45° mit SC-Contur Rotguss, Modell 9694.1TW d: 32
Description
Geopress-Anschlussbogen 45°mit SC-Contur- Geeignet für Geopress-Anbohrarmatur 9690TW- Rotguss- Pressanschluss, Viega AnbohrarmaturenanschlussAusstattung Dichtelement EPDM, doppelte O-RingabdichtungModell 9694.1TWArtikelnummer 766 924d (Rohraußendurchmesser): 32
Geopress-Anschlussbogen 45°mit SC-Contur- geeignet für Geopress-Anbohrarmatur 9690TW- Rotguss- Pressanschluss, Viega AnbohrarmaturenanschlussAusstattung Dichtelement EPDM, doppelte O-Ringabdichtung
Es liegen keine Verwendungshinweise vor
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
Bronze
Werkstoffgüte Anschluss 1
Bronze (Rg 5)
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Bronze
Werkstoffgüte Anschluss 2
Bronze (Rg 5)
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
Bogen
Ausführung
1-teilig
Winkel des Bogens
45 °
Exzentrisch
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
sonstige
Rohraußendurchmesser Anschluss 1
32 mm
Anschluss 1
Pressmuffe
Konturcode Verbindung 1
SC
Nenndurchmesser Anschluss 2
sonstige
Anschluss 2
sonstige
Hauptfarbe Fitting
Bronze
Material Dichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Mit Stoßnocken
Nein
Zugfest
Ja
Länge Anschluss 1
80 mm
Arbeitslänge Anschluss 1
31 mm
Länge Anschluss 2
80 mm
Arbeitslänge Anschluss 2
53 mm
Schlüsselweite
50 mm
Mediumtemperatur (Dauerbetrieb)
25 °C
Max. Arbeitsdruck bei 20 °C
1,6 bar
Mit thermischer Isolierung
Nein
Ringsteifigkeitsklasse
sonstige
Mit Dichtungsmaterial
Ja
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
ULC-Qualitätskennzeichen
Nein
