Viega Anschlussbogen 90 Grad mit SC Geopress 9694G in 50mm Rotguss
product number
99901627093
manufacturer's product number
805388
Order code
VI805388
model
9694G
assembly time (Bürgerle)
10 Min
customs tariff number
74122000

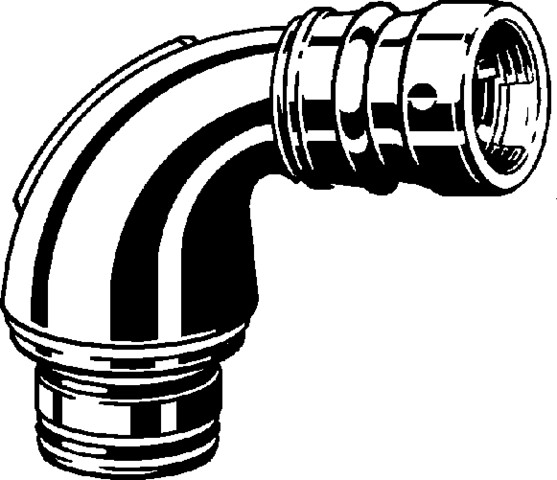

Viega Geopress Anschlussbogen 90° mit SC-Contur Rotguss, Modell 9694G d: 50
Description
Geopress-Anschlussbogen 90°mit SC-Contur- Rotguss- Pressanschluss, Viega AnbohrarmaturenanschlussAusstattung Dichtelement NBR, doppelte O-RingabdichtungHinweis Nur in Verbindung mit Stützhülse!Modell 9694GArtikel 805 388d: 50
Geopress-Anschlussbogen 90°mit SC-Contur- Rotguss- Pressanschluss, Viega AnbohrarmaturenanschlussAusstattung Dichtelement NBR, doppelte O-RingabdichtungHinweis Nur in Verbindung mit Stützhülse!
Hinweis Nur in Verbindung mit Stützhülse!
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
Bronze
Werkstoffgüte Anschluss 1
Bronze (Rg 5)
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Bronze
Werkstoffgüte Anschluss 2
Bronze (Rg 5)
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
Bogen
Ausführung
1-teilig
Winkel des Bogens
90 °
Exzentrisch
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
sonstige
Rohraußendurchmesser Anschluss 1
50 mm
Anschluss 1
Pressmuffe
Konturcode Verbindung 1
SC
Nenndurchmesser Anschluss 2
sonstige
Anschluss 2
Pressmuffe
Konturcode Verbindung 2
SC
Hauptfarbe Fitting
Bronze
Material Dichtung
Nitrilkautschuk NBR
Mit Stoßnocken
Nein
Zugfest
Ja
Länge Anschluss 1
110 mm
Arbeitslänge Anschluss 1
50 mm
Länge Anschluss 2
95 mm
Arbeitslänge Anschluss 2
68 mm
Schlüsselweite
50 mm
Mit thermischer Isolierung
Nein
Ringsteifigkeitsklasse
sonstige
Mit Dichtungsmaterial
Ja
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
