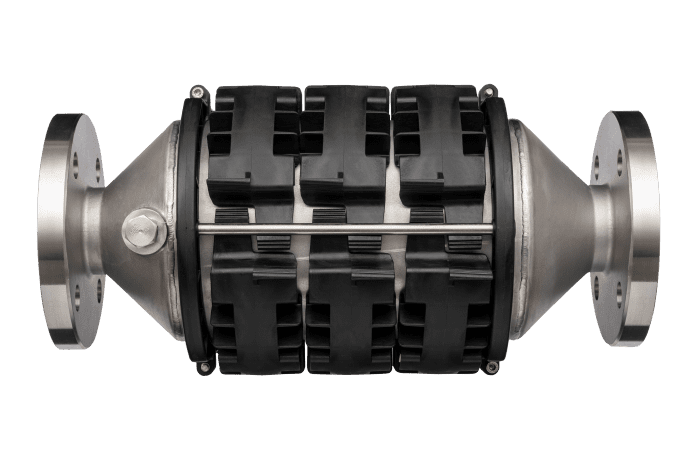

UWS Adey Magna Clean DRX DN 100 Magnetflussfilter
product number
99900381467
manufacturer's product number
FL1-03-03783
Order code
UWSFL10303783
assembly time (Bürgerle)
1 Std 25 Min
customs tariff number
84212980
Magna Clean DRX DN 100 Magnetflussfilter
Even more attractive?
Description
Magna Clean DRX DN 100 Magnetflussfilter Filter zum Entfernen von magnetischen und nichtmagnetischen Partikeln
für neue- oder leicht verschmutzte Anlagen.
- variable Montage an senkrechten und waagerechten Rohrleitungen
- manuelle Entlüftung
- inkl. Ablass, EPDM-Vollflanschdichtungen
Kv-Wert: 760 m³/h
Max Arbeitsdruck: 16 bar
Max Arbeitstemp: 100 °C
Zolltarifnummer: 84212980
für neue- oder leicht verschmutzte Anlagen.
- variable Montage an senkrechten und waagerechten Rohrleitungen
- manuelle Entlüftung
- inkl. Ablass, EPDM-Vollflanschdichtungen
Kv-Wert: 760 m³/h
Max Arbeitsdruck: 16 bar
Max Arbeitstemp: 100 °C
Zolltarifnummer: 84212980
MagnaClean DRX verfügt über ein neues und kompaktes Design zum Schutz von Heizanlagen, basierend auf industrieerprobten Magnetfiltrationstechnologien und -komponenten. Der Filter besteht aus einem innovativen Magnetband, das Dutzende von HochleistungsNeodym-Magneten enthält, die um einen präzisionsgefertigten Edelstahlbehälter gelegt sind. Die einzigartige Magnetbandtechnologie macht die Wartung schnell und einfach.
kein Verwendungshinweis notwendig
Luft-/Schlammabscheider
Typ Abscheider
Luft/Schmutz
Ausführung
horizontal/vertikal
Werkstoff des Anschlusses
sonstige
Werkstoffgüte Anschluss
sonstige
Werkstoff des Gehäuses
rostfreier Stahl
Werkstoffgüte des Gehäuses
Edelstahl 304 L (1.4306)
Variable Strömungsrichtung
Ja
Geeignet für Heizung
Ja
Geeignet für Kühlen
Ja
Geeignet für Solar
Ja
Nenndurchmesser
DN 100
Rohraußendurchmesser
100 mm
Anschluss
Flansch
Norm Flansch
DIN
Baulänge
470 mm
Druckstufe Artikel
PN 16
Oberflächenschutz
unbehandelt
Whirl-Funktionsprinzip
Nein
Funktionsprinzip Unterdruck
Nein
Magnetisches Funktionsprinzip
Ja
Funktionsprinzip Schub
Nein
Teilstromprinzip
Ja
Prinzip Vollstrom mit Beruhigung
Nein
Reinigung während des Betriebs möglich
Nein
Magnetposition
extern
Durchflussleistung
760 m³/h
Geeignet für offene Systeme
Nein
Geeignet für geschlossene Systeme
Ja
Mit Auslaufhahn
Ja
Mit abnehmbarem Filter
Nein
Filterinhalt
7,67 l
Maschendichte Filter
0 mm
Filter rückspülbar
Ja
Min. Druck für Rückspülung
0 bar
Mit automatischem Entlüfter
Nein
Mit Kupplungen
Nein
Sprungabstand Eingang/Ausgang
0 mm
Mediumtemperatur (Dauerbetrieb)
100 °C
Max. Arbeitsdruck
16 bar
Kvs-Wert
760
Mit Isolierung
Nein
Wärmeleitfähigkeitskoeffizient Isoliermaterial (ʎ)
0,05 W/(m·K)
Max. Ethanol-Mischung
0 %
Max. Glykol-Mischung
50 %
