SYR Sicherheitsgruppe 24 SYRobloc DN 15, G3/4 6bar rohgelb

product number

20025102200

manufacturer's product number

0024.15.009

Order code

SG15206

assembly time (Bürgerle)

30 Min

customs tariff number

84814090

possibilty to be sent by postal mail

Yes

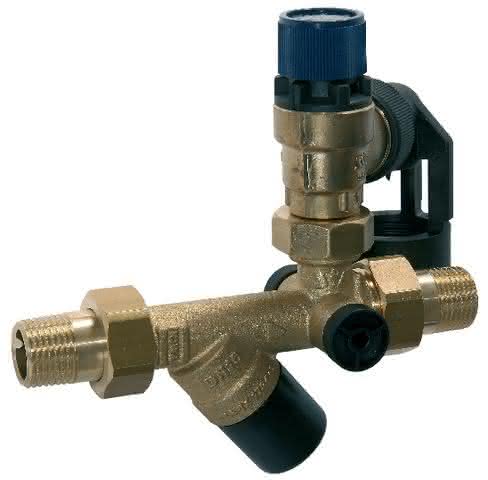

SYR Sicherheitsgruppe 24 SYRobloc DN 15, mit G3/4 Verschraubungen und 6 bar Membran-Sicherheitsventil, rohgelb

I expect this product to be shown by searching for the follwing term:

output

1 Stück

Description

General

Marketing text

Instructions for use

Die SYR Sicherheitsgruppe 24, DN 15 dient dem optimalen Schutz vor Drucküberschreitung in geschlossenen Trinkwassererwärmern (TWE), entsprechend DIN 1988, Teil 2; DIN 4753, Teil 1 und DIN EN 1488. Sie erfüllt die Schallschutzanforderungen nach DIN 4109 (Schallschutz im Hochbau) der Klasse 1 und enthält in kompakter Form alle Bauelemente, die nach DIN 1988 und DIN EN 1488 zur Ausrüstung von TWE’s vorgeschrieben sind. Das Sicherheitsventil schützt den nachgeschalteten TWE und der Rückflussverhinderer unterbindet das Rückfließen erwärmten Trinkwassers.

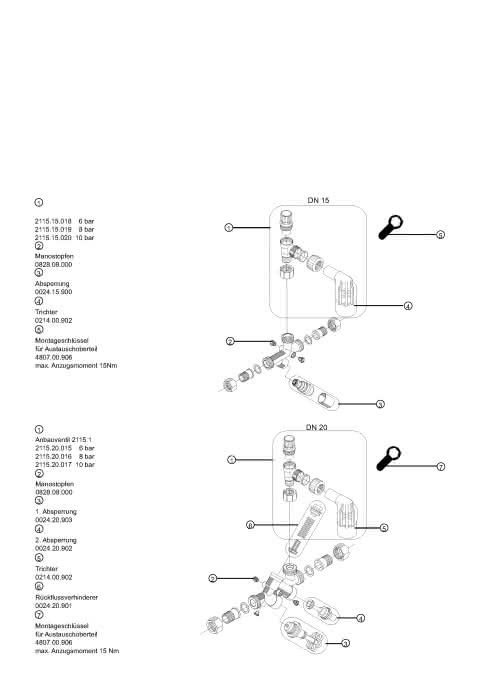

Die Sicherheitsgruppe 24, DN 15 besteht aus Absperrung, Rückflussverhinderer, Manometeranschluss und Membran-Sicherheitsventil sowie Ablauftrichter. Das leicht austauschbare Membran-Sicherheitsventil mit verschleißfestem Edelstahlsitz ist zur Anpassung an unterschiedliche Einbauverhältnisse durch einen Verschraubungsanschluss um 360 Grad drehbar. Verschraubungen mit R ¾"

Technische Daten:
Eingangsdruck: 10 bar nach DIN EN 1488
Betriebsdruck: max. 80% des Ansprechdrucks vom Sicherheitsventil
Betriebstemperatur: max. 30°C Eintrittstemperatur
Max. Nenninhalt TWE: 200 Liter
Ansprechdruck: Werkseitig: 6 bar
Medium: Trinkwasser
Bauteilprüf-Nr.: TÜV-SV-20-545-DN-W-p
Einbaulage: beliebig
Durchflussleistung: DN 15: 2,0 m³/h bei ?p 1,0 bar
ABP-Nr.: PA-IX 1794/I
