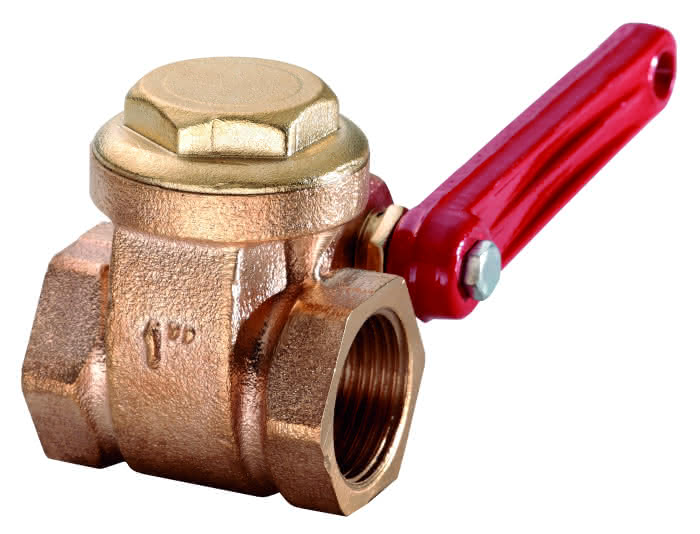

Schnellschlusschieber RG 11/4"
product number
55012000400
manufacturer's product number
81120032
Order code
SS32
assembly time (Bürgerle)
28 Min
customs tariff number
84818039
Heizungsarmaturen Schnellschluss Schieber 11/4"
Description
Muffen Schnellschluss-Schieber mit zweiteiligem Dichtungskeil, Gehäuse Rotguss, voller Durchgang, beidseitig Innengewinde, PN 10, 11/4"
Medien: Kalt- und Warmwasser, Wasser-Glykolgemische, Flüssigkeiten, die die Armaturen chemisch und mechanisch nicht angreifen, andere Medien auf Anfrage. Anwendungen: Heizungsanlagen, allgemeine industrielle Anwendungen
Kein Verwendungshinweis notwendig.
Scheibenschieber
Werkstoff des Gehäuses
Bronze
Werkstoffgüte
Bronze (Rg 5)
Nenndurchmesser
1 1/4 Zoll (32)
Rohraußendurchmesser alle Anschlüsse
40 mm
Anschluss 1
Innengewinde zylindrisch (BSPP)
Mit Kupplungsanschluss 1
Nein
Anschluss 2
Innengewinde zylindrisch (BSPP)
Mit Kupplungsanschluss 2
Nein
Druckstufe Artikel
PN 10
Standard
sonstige
FM-Prüfung
Nein
UL-Prüfung
Nein
ULC-Qualitätskennzeichen
Nein
LPCB-Prüfung
Nein
Max. Druckunterschied bei 20 °C
16 bar
Mediumtemperatur (Dauerbetrieb)
-10 - 120 °C
Oberflächenschutz
unbehandelt
Von innen gefüttert
sonstige
Bedienung
Handgriff
Kopfstücktyp
geschraubt
Mit Standanzeiger
Nein
Spindel und/oder Handrad ansteigend
Nein
Balgventil
Nein
Dichtung
Bronze
Mit Ablaufventil
Nein
Länge Anschluss 1
17 mm
Arbeitslänge Anschluss 1
15 mm
Länge Anschluss 2
17 mm
Arbeitslänge Anschluss 2
15 mm
Höhe Handgriff/Handrad
14 mm
Länge Handgriff/Durchmesser Handrad
135 mm
VdS-geprüft
Nein
KIWA-Prüfsiegel
Nein
Gastec QA Prüfung
Nein
