Schell GmbH & Co KG Armaturenfabrik

SCHELL F+E-Kugelhahn, Schl.verschr. Hebelgriff, ASAG, 16bar, 1/2", mattchrom

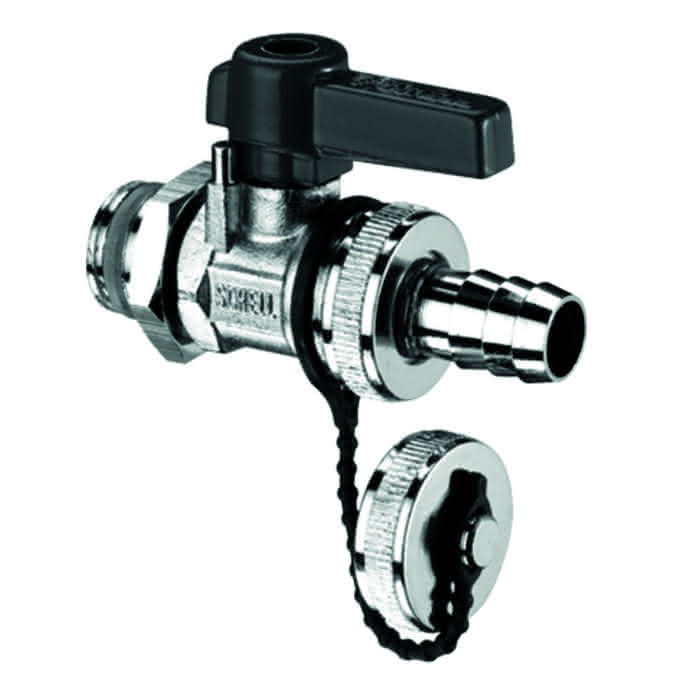

52003400200 #1
52003400200 #152003400200 #2
product number
52003400200
manufacturer's product number
139940399
Order code
KFEK15ALT
assembly time (Bürgerle)
7 Min
customs tariff number
84818039
possibilty to be sent by postal mail
Yes

SCHELL F + E-Kugelhahn mit Hebelgriff, Hebelgriff, Max. Betriebsdruck: 16 bar, DN 15 G 1/2 AG mit ASAG, Schlauchverschraubung Ø 14,5 mm (DN 20 G 3/4 AG), mattchrom

I expect this product to be shown by searching for the follwing term:
output
1 Stück
Also buy this
comfort-Schnellentlüfter mit Montage- ventil DN 15 (1/2"), 77013comfort-Schnellentlüfter mit Montage- ventil DN 15 (1/2"), 77013
comfort-Membran-Sicherheitsventil A22 Eckform DN 15 (1/2") 8 bar aus Messingcomfort-Membran-Sicherheitsventil A22 Eckform DN 15 (1/2") 8 bar aus Messing
comfort-Kesselsicherheitsgruppe KSG DN 25 (1") bis 50 kW mess., 77511comfort-Kesselsicherheitsgruppe KSG DN 25 (1") bis 50 kW mess., 77511
Description
General
Marketing text
Instructions for use
F + E-Kugelhahn mit Hebelgriff
Nicht für Trinkwasser geeignet.
Lieferumfang
Kugelhahn
Hebelgriff
ASAG (Selbstdichtendes Anschlussgewinde)
Kontermutter
Kappe mit Kette
Technische Daten
Max. Betriebsdruck: 16 bar
Max. Betriebstemperatur: 90 °C
Werkstoff: Messing
Oberfläche: mattchrom
Anschluss: DN 15 G 1/2 AG mit ASAG
Abgang: Schlauchverschraubung Ø 14,5 mm (DN 20 G 3/4 AG)
Füll- und Entleerungshahn
Werkstoff des Gehäuses
Messing
Oberflächenschutz
verchromt
Glanzgrad
sonstige
Nenndurchmesser Anschluss 1
1/2 Zoll (15)
Anschluss 1
Außengewinde konisch (NPT)
Nenndurchmesser Anschluss 2
3/4 Zoll (20)
Anschluss 2
abschraubbare Schlauchtülle
Max. Arbeitsdruck bei 20 °C
16 bar
Max. Mediumtemperatur (Dauerbetrieb)
90 °C
Bedienung
Hebel
Abschlusselement
Kugel
Mit Bedienungsschlüssel
Ja
Mit Manometer
Nein
Mit Überströmventil
Nein
Länge
78 mm
Geeignet für Heizung
Ja
Geeignet für Trinkwasser
Nein
Geeignet für Solarheizung
Nein
