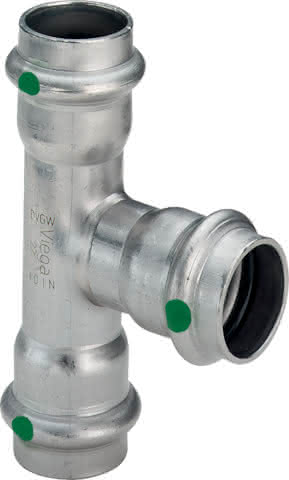

Viega T-Stück mit SC Sanpress Inox 2318 in 28x22x28mm Edelstahl
product number
77180601000
manufacturer's product number
435974
Order code
SPIT282228
model
2318
assembly time (Bürgerle)
6 Min
customs tariff number
73072980
possibilty to be sent by postal mail
Yes
Viega Sanpress Inox-T-Stück mit SC-Contur Stahl nichtrostend, Modell 2318 VdS-Zulassung d1: 28 d2: 22 d3: 28
Description
Sanpress Inox-T-Stückmit SC-Contur- Stahl nichtrostend- PressanschlüsseAusstattung Dichtelemente EPDMModell 2318Artikelnummer 435 974VdS-Zulassungd1 (Rohraußendurchmesser): 28d2 (Rohraußendurchmesser): 22d3 (Rohraußendurchmesser): 28
Sanpress Inox-T-Stückmit SC-Contur- Stahl nichtrostend- PressanschlüsseAusstattung Dichtelemente EPDM
Es liegen keine Verwendungshinweise vor
Fitting mit 3 Anschlüssen
Werkstoff des Anschlusses 1
rostfreier Stahl
Werkstoffgüte Anschluss 1
Edelstahl 316 (1.4401)
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
rostfreier Stahl
Werkstoffgüte Anschluss 2
Edelstahl 316 (1.4401)
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Werkstoff des Anschlusses 3
rostfreier Stahl
Werkstoffgüte Anschluss 3
Edelstahl 316 (1.4401)
Oberflächenschutz Anschluss 3
unbehandelt
Oberflächenbehandlung Anschluss 3
unbehandelt
Ausführung
T-Stück
Winkel
90 °
Fließende Ausführung (mit Innenradius)
Nein
Reduzierend
Ja
Mehrteilig
Nein
Systemgebunden
Nein
Nenndurchmesser Anschluss 1
DN 25
Rohraußendurchmesser Anschluss 1
28 mm
Anschluss 1
Pressmuffe
Konturcode Verbindung 1
V
Nenndurchmesser Anschluss 2
DN 20
Rohraußendurchmesser Anschluss 2
22 mm
Anschluss 2
Pressmuffe
Konturcode Verbindung 2
V
Nenndurchmesser Anschluss 3
DN 25
Rohraußendurchmesser Anschluss 3
28 mm
Anschluss 3
Pressmuffe
Konturcode Verbindung 3
V
Druckstufe Flansch
sonstige
Norm Flansch
sonstige
Material Dichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Hauptfarbe Fitting
Edelstahl
Länge Anschluss 1
47 mm
Arbeitslänge Anschluss 1
23 mm
Zugfest
Ja
Länge Anschluss 2
54 mm
Arbeitslänge Anschluss 2
31 mm
Länge Anschluss 3
47 mm
Arbeitslänge Anschluss 3
23 mm
Max. Arbeitsdruck bei 20 °C
16 bar
Max. Betriebsdruck bei max. Mediumtemperatur
16 bar
Mediumtemperatur (Dauerbetrieb)
105 °C
Ringsteifigkeitsklasse
sonstige
Mit Dichtungsmaterial
Ja
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
Mit thermischer Isolierung
Nein
Mit Stoßnocken
Nein
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
VdS-geprüft
Ja
Zeta-Wert Abzweig Stromtrennung nach DVGW W 575
2
Zeta-Wert Durchgang Stromtrennung nach DVGW W 575
0,6
Zeta-Wert Gegenlauf Stromtrennung nach DVGW W 575
1,3
Zeta-Wert Abzweig Stromvereinigung nach DVGW W 575
1,5
Zeta-Wert Durchgang Stromvereinigung nach DVGW W 575
2,8
Zeta-Wert Gegenlauf Stromvereinigung nach DVGW W 575
1,4
Mit TÜV-Zulassung
Ja
DVGW-Siegel für Gas
Nein
DVGW-Siegel für Wasser
Ja
KIWA-Prüfsiegel
Ja
Gastec QA Prüfung
Nein
