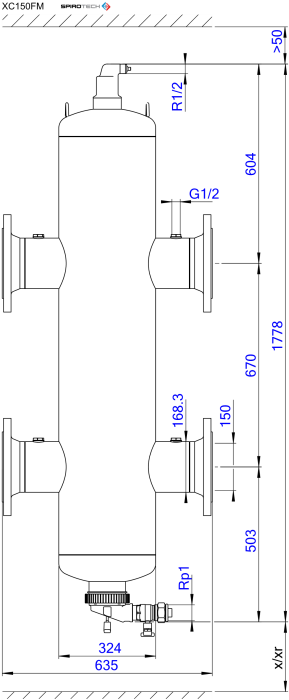

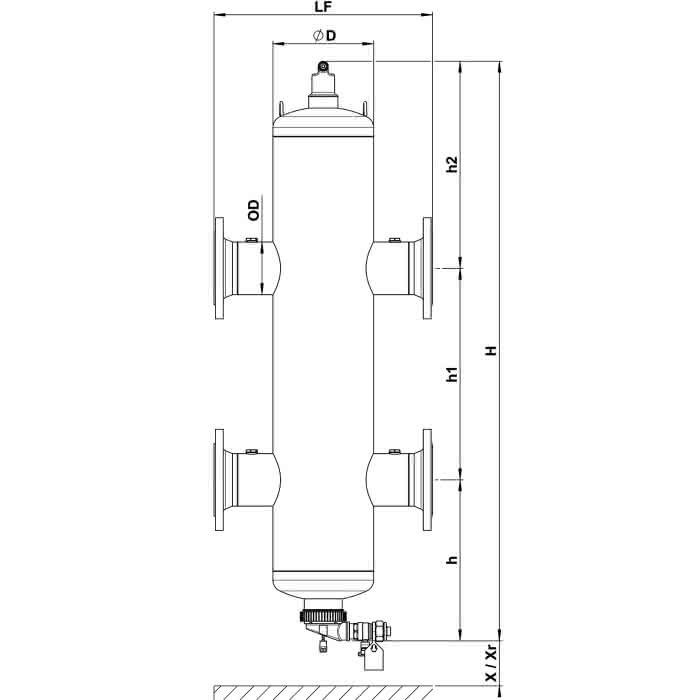

SP Hydraulische Weiche SpiroCross Magnet DN 150 - Flansch, 10 bar / 110 Grad
product number
99901418511
manufacturer's product number
XC150FM
Order code
SPIXC150FM
assembly time (Bürgerle)
3 Std 48 Min
customs tariff number
84212100
SP Hydraulische Weiche SpiroCross Magnet DN 150 - Flansch, 10 bar / 110°
Description
Hydraulische Weiche mit Magnet und integriertem Luft- und Schlammabscheider aus Stahl, mit horizontalem Flanschanschluss, für Heiz- und Kühlsysteme mit einer Strömungsgeschwindigkeit von 1,5 m/s.
Geeignet für den Einsatz in Heizungs- und Kühlanlagen (max. Druck: 10 bar, max. Betriebstemperatur 110 °C, max. 50% Glykolanteil). Fliessgeschwindigkeit bis 1,5m/s.
Luft-/Schlammabscheider
Typ Abscheider
Luft/Schmutz
Ausführung
horizontal
Werkstoff des Anschlusses
Stahl
Werkstoffgüte Anschluss
St 37.2 (1.0037)
Werkstoff des Gehäuses
Stahl
Werkstoffgüte des Gehäuses
St 37 (1.0254)
Variable Strömungsrichtung
Ja
Geeignet für Heizung
Ja
Geeignet für Kühlen
Ja
Nenndurchmesser
DN 150
Rohraußendurchmesser
168,3 mm
Anschluss
Flansch
Norm Flansch
DIN
Baulänge
635 mm
Druckstufe Artikel
PN 10
Oberflächenschutz
lackiert
Magnetposition
intern
Durchflussleistung
0 - 108 m³/h
Geeignet für offene Systeme
Ja
Geeignet für geschlossene Systeme
Ja
Mit Auslaufhahn
Ja
Mit abnehmbarem Filter
Nein
Filterinhalt
123 l
Filter rückspülbar
Ja
Min. Druck für Rückspülung
1 bar
Mit automatischem Entlüfter
Ja
Mit Kupplungen
Nein
Mediumtemperatur (Dauerbetrieb)
0 - 110 °C
Max. Arbeitsdruck
10 bar
Mit Isolierung
Nein
Max. Glykol-Mischung
50 %
