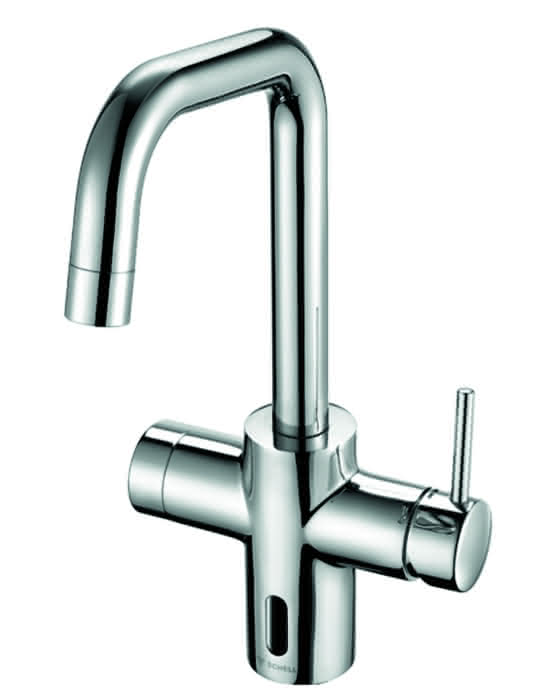

SCHELL Küchenarmatur GRANDIS E HD-M IR, EHM, Mischw., Steckernetzteil, chrom
product number
99900204136
manufacturer's product number
002430699
Order code
SL002430699
assembly time (Bürgerle)
40 Min
customs tariff number
84818011
SCHELL Elektronische Küchenarmatur GRANDIS E, HD-M - Hochdruck Mischwasser, Infrarot-Sensor-Küchenarmatur, Steckernetzteil 9 VDC, 100 - 240 VAC, 50 - 60 Hz, 2x G 3/8 IG, chrom
Description
Elektronische Küchenarmatur GRANDIS E
HD-M - Hochdruck Mischwasser Infrarot-Sensor gesteuert. Zusätzliche Einhebelbedienung. Netzbetrieb. Geeignet zur Vernetzung mit SCHELL Wassermanagement-System SWS. Parametrierbar über SCHELL Single Control SSC. Stagnationsspülung im Mischungsverhältnis der berührungslosen Auslösung, unabhängig der Einhebelstellung.
Lieferumfang
Infrarot-Sensor-Küchenarmatur
Einhebelmischer
Infrarot-Sensor-Elektronik, programmierbar
Magnetventil 6 V mit Vorfilter
Keramikkartusche mit Heißwasserbegrenzung
Schwenkbarer Auslauf mit einstellbarem Schwenkbereich
Strahlregler
2 flexible Anschlussschläuche G 3/8 IG x 450 mm, mit Rückflussverhinderer (RV, DIN EN 1717: EB) und Vorfilter
Steckernetzteil 9 VDC, 100 - 240 VAC, 50 - 60 Hz
Technische Daten
Hahnlochdurchmesser: 35 - 37 mm
Einstellmöglichkeiten über SWS/SSC
Programmierung über Nahreflex (Aus / Ein)
Max. Laufzeit (1 - 600 s)
Stagnationsspülung (Aus / 5 - 600 s, alle 1 - 240 h nach letzter Spülung / alle 1 - 240 h)
Energiesparmodus (Aus / 1 - 254 h nach letzter Nutzung)
Einstellmöglichkeiten über Nahreflex
Max. Laufzeit (4 - 240 s, 12 Programmstufen)
Stagnationsspülung (Aus / nach letzter Spülung / festes Intervall)
Durchfluss: max. 10 l/min (manuelle Auslösung)
Durchfluss: max. 8,5 l/min (elektronische Auslösung)
Fließdruck: 1,0 - 5,0 bar
Max. Ruhedruck: 8 bar
Max. Betriebstemperatur: 70 °C (80 °C für thermische Desinfektion)
Werkstoff: Gehäuse Messing konform TrinkwV
Oberfläche: chrom
Anschluss: 2x G 3/8 IG
Zertifikate: P-IX 29861/IO, WRAS
Geräuschklasse: I
Durchflussklasse: O
HD-M - Hochdruck Mischwasser Infrarot-Sensor gesteuert. Zusätzliche Einhebelbedienung. Netzbetrieb. Geeignet zur Vernetzung mit SCHELL Wassermanagement-System SWS. Parametrierbar über SCHELL Single Control SSC. Stagnationsspülung im Mischungsverhältnis der berührungslosen Auslösung, unabhängig der Einhebelstellung.
Lieferumfang
Infrarot-Sensor-Küchenarmatur
Einhebelmischer
Infrarot-Sensor-Elektronik, programmierbar
Magnetventil 6 V mit Vorfilter
Keramikkartusche mit Heißwasserbegrenzung
Schwenkbarer Auslauf mit einstellbarem Schwenkbereich
Strahlregler
2 flexible Anschlussschläuche G 3/8 IG x 450 mm, mit Rückflussverhinderer (RV, DIN EN 1717: EB) und Vorfilter
Steckernetzteil 9 VDC, 100 - 240 VAC, 50 - 60 Hz
Technische Daten
Hahnlochdurchmesser: 35 - 37 mm
Einstellmöglichkeiten über SWS/SSC
Programmierung über Nahreflex (Aus / Ein)
Max. Laufzeit (1 - 600 s)
Stagnationsspülung (Aus / 5 - 600 s, alle 1 - 240 h nach letzter Spülung / alle 1 - 240 h)
Energiesparmodus (Aus / 1 - 254 h nach letzter Nutzung)
Einstellmöglichkeiten über Nahreflex
Max. Laufzeit (4 - 240 s, 12 Programmstufen)
Stagnationsspülung (Aus / nach letzter Spülung / festes Intervall)
Durchfluss: max. 10 l/min (manuelle Auslösung)
Durchfluss: max. 8,5 l/min (elektronische Auslösung)
Fließdruck: 1,0 - 5,0 bar
Max. Ruhedruck: 8 bar
Max. Betriebstemperatur: 70 °C (80 °C für thermische Desinfektion)
Werkstoff: Gehäuse Messing konform TrinkwV
Oberfläche: chrom
Anschluss: 2x G 3/8 IG
Zertifikate: P-IX 29861/IO, WRAS
Geräuschklasse: I
Durchflussklasse: O
Mehr Hygiene und Komfort in der Küche
Es ist die spezielle Kombination aus berührungsloser Sensor-Auslösung und manuellem Einhebelmischer, der die SCHELL Küchenarmaturen einzigartig und hochkomfortabel macht. Dazu wird die Hygiene doppelt unterstützt: Neben der berührungslosen Auslösung, die Schmierinfektionen vorbeugt, bieten sie die Option zu Stagnationsspülungen, die beim Erhalt der Trinkwasserhygiene helfen.
Es ist die spezielle Kombination aus berührungsloser Sensor-Auslösung und manuellem Einhebelmischer, der die SCHELL Küchenarmaturen einzigartig und hochkomfortabel macht. Dazu wird die Hygiene doppelt unterstützt: Neben der berührungslosen Auslösung, die Schmierinfektionen vorbeugt, bieten sie die Option zu Stagnationsspülungen, die beim Erhalt der Trinkwasserhygiene helfen.
Aktuell kein Verwendungshinweis vorhanden
Küchenmischarmatur
Ausführung
Hybrid
Art des Griffs
eingriffig
Art der elektronischen Bedienung
Sensor
Selbstverschließend
Ja
Ausführung der Temperaturregelung
manuelle Bedienung
Mit Temperaturbegrenzung
Ja
Temperaturbegrenzung nachrüstbar
Nein
Material Hahn
Messing
Oberflächenschutz
verchromt
Oberflächenbehandlung
poliert
Grundfarbe
Chrom
Montage
Platte/Armaturenloch
Anzahl der Armaturenlöcher
1-löchig
Anschluss Vorlauf
Schlauch (Verschraubung)
Anschlussmaß Zufuhr
3/8 Zoll (10)
Auslauftyp
Rohr
Ausführung Auslauf
drehbar unten
Möglichkeit zur Begrenzung des max. Schwenkradius des Auslasses
Ja
Ausziehbarer Ausguss mit Perlator
Nein
Schwenkradius des Auslasses
5 - 170 °
Ausziehbarer Ausguss mit Handdusche
Nein
Mundstück Wasserhahn
Strahlregler
Ausziehbare Seitendusche
Nein
Mit Absperrventil für Anschluss externer Geräte
Nein
Mit Kupplungen
Nein
Mit Rosetten
Nein
Mit Kette
Nein
Kettenöse mitgeliefert
Nein
Mit Ablaufstopfen
Nein
Geeignet für kochendes Wasser
Nein
Kaltstart-Funktion
Nein
Mit Rückfederungswiderstand für max. Warmwassertemperatur
Nein
Mit Überbrückungsstopp für Durchflussbegrenzung
Nein
Mit Rückfederungswiderstand für max. Durchfluss
Nein
Rückflusssicherung nach EN 1717
EB
Max. Zapfkapazität (bei 300 kPa)
10 l/min
Volumenstromklasse
ohne
Niederdruckausführung
Nein
Geräuschklasse nach EN ISO 3822
Gruppe I,<= 20 dB(A)
Max. Vorlauftemperatur
80 °C

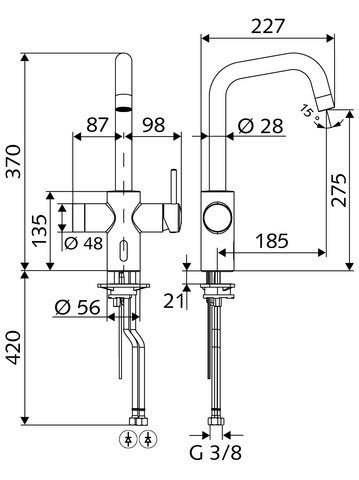

Aufbauhöhe gesamt
370 mm
Aufbauhöhe Unterkante Hahnauslass
275 mm
Vorsprung Auslauf
185 mm
Unter Wasserdruck abnehmbar
Nein
Hahn einklappbar (Bajonett)
Nein
Art der Spannungsversorgung
Netzbetrieb
Mit Trafo
Nein
Anschlussspannung
240 V
Gangreserve-Akku
Nein
Tastweite
1 - 30 mm
Spülzeit einstellbar
Ja
Spülzeit
1 - 600 s
Automatischer Spülzyklus
Ja
Frequenz Spülzyklus
1 - 240 h
Programmierung
manuell/Fernbedienung
Mit Gebäudeleittechnikanschluss
Ja
Durchmesser Armaturenloch
33 mm
KIWA-Prüfsiegel
Nein
Typenzulassung nach BBR/EKS
Nein
