Roth CC Compact T-Anschluss Nr.1135006678
product number
54515112100
manufacturer's product number
1135006678
Order code
RO1135006678
assembly time (Bürgerle)
5 Min
customs tariff number
74122000

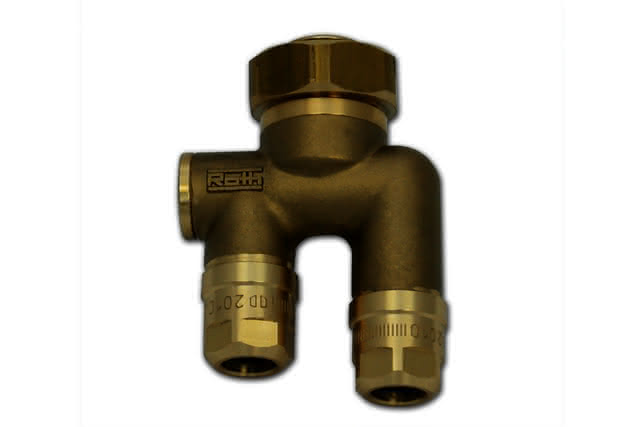

Roth T-Anschluss CC Compact 11mm
Description
Für den Anschluss der Roth Systemrohre ClimaComfort S5 11 mm an den Roth Heizkreisverteiler.
Bestehend aus: MS-Überwurfmutter IG 3/4"/11 mm, MS-Rohradapter mit Euro-Konus und Klemmring.
Dimension: 11 mm
Verpackungseinheit: 1 Stück
Bestehend aus: MS-Überwurfmutter IG 3/4"/11 mm, MS-Rohradapter mit Euro-Konus und Klemmring.
Dimension: 11 mm
Verpackungseinheit: 1 Stück
Für dieses Produkt gibt es keine besonderen Verwendungshinweise.
Fitting mit 3 Anschlüssen
Werkstoff des Anschlusses 1
Messing
Werkstoffgüte Anschluss 1
CuZn39Pb3 (CW614N)
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Messing
Werkstoffgüte Anschluss 2
CuZn39Pb3 (CW614N)
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Werkstoff des Anschlusses 3
Messing
Werkstoffgüte Anschluss 3
CuZn39Pb3 (CW614N)
Oberflächenschutz Anschluss 3
unbehandelt
Oberflächenbehandlung Anschluss 3
unbehandelt
Ausführung
Y-Stück
Reduzierend
Ja
Mehrteilig
Ja
Systemgebunden
Ja

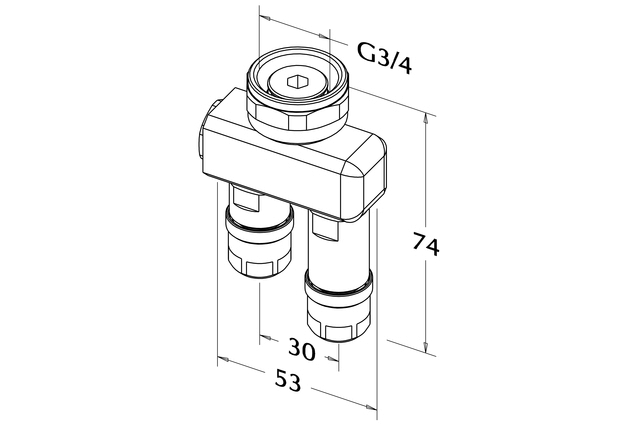

Nenndurchmesser Anschluss 1
3/4 Zoll (20)
Anschluss 1
Eurokonus standardlos
Nenndurchmesser Anschluss 2
DN 8
Rohraußendurchmesser Anschluss 2
11 mm
Anschluss 2
Klemmring
Nenndurchmesser Anschluss 3
DN 8
Rohraußendurchmesser Anschluss 3
11 mm
Anschluss 3
Klemmring
Material Dichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Hauptfarbe Fitting
sonstige
Länge Anschluss 1
20 mm
Arbeitslänge Anschluss 1
15 mm
Zugfest
Ja
Länge Anschluss 2
54 mm
Arbeitslänge Anschluss 2
20 mm
Länge Anschluss 3
44 mm
Arbeitslänge Anschluss 3
20 mm
Max. Arbeitsdruck bei 20 °C
6 bar
Schlüsselweite Überwurfmutter
30 mm
Max. Betriebsdruck bei max. Mediumtemperatur
6 bar
Mediumtemperatur (Dauerbetrieb)
5 - 70 °C
Mit Dichtungsmaterial
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
Mit thermischer Isolierung
Nein
Mit Stoßnocken
Nein
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
FM-Prüfung
Nein
LPCB-Prüfung
Nein
ULC-Qualitätskennzeichen
Nein
UL-Prüfung
Nein
DIN-CERTCO-Zertifikat
Ja
VdS-geprüft
Nein
Mit TÜV-Zulassung
Nein
DVGW-Siegel für Gas
Nein
DVGW-Siegel für Wasser
Nein
KIWA-Prüfsiegel
Nein
Gastec QA Prüfung
Nein
KOMO-Prüfsiegel
Nein
Typenzulassung nach BBR/EKS
Nein
