Roth Anschlusseinheit Sockelleiste 20x1/2"IGx20mm
product number
52850247400
manufacturer's product number
1135000452
Order code
RO1135000452
assembly time (Bürgerle)
19 Min
customs tariff number
74122000
Roth Anschlusseinheit Sockelleiste 20 x 1/2"IG x 20mm
Description
Set zum Anschluss eines Heizkörpers (Vor- und Rücklauf) aus der Sockelleiste.

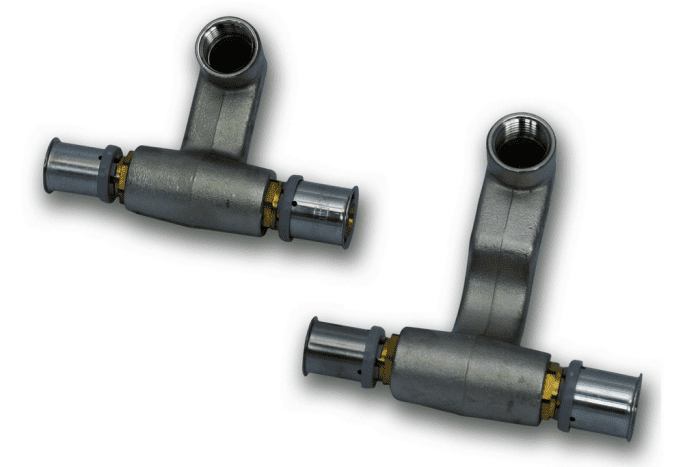

Das Set beinhaltet je ein kurzes und langes Anschlusselement aus einem vernickelten Gussformteil mit 1/2" IG, angeformten Stützkörpern und Edelstahl-Hülsen.

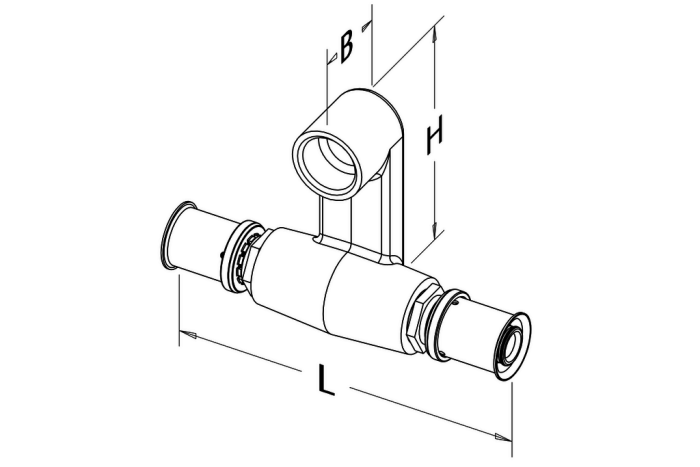

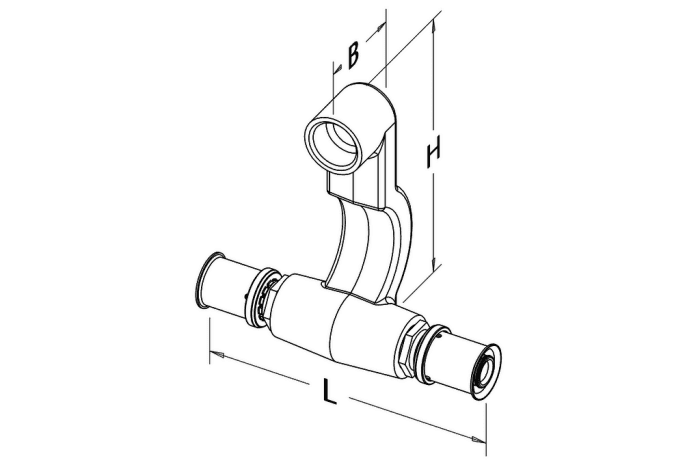

LxBxH: 119 x 29 x 119 / 119 x 28 x 83 mm
Verpackungseinheit: 1 Set (2 Stück)
Das Set beinhaltet je ein kurzes und langes Anschlusselement aus einem vernickelten Gussformteil mit 1/2" IG, angeformten Stützkörpern und Edelstahl-Hülsen.
LxBxH: 119 x 29 x 119 / 119 x 28 x 83 mm
Verpackungseinheit: 1 Set (2 Stück)
Für dieses Produkt gibt es keine besonderen Verwendungshinweise.
Fitting mit 3 Anschlüssen
Werkstoff des Anschlusses 1
Bronze
Werkstoffgüte Anschluss 1
Bronze (Rg 5)
Oberflächenschutz Anschluss 1
vernickelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Bronze
Werkstoffgüte Anschluss 2
Bronze (Rg 5)
Oberflächenschutz Anschluss 2
vernickelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Werkstoff des Anschlusses 3
Bronze
Werkstoffgüte Anschluss 3
Bronze (Rg 5)
Oberflächenschutz Anschluss 3
vernickelt
Oberflächenbehandlung Anschluss 3
unbehandelt
Ausführung
T-Stück
Winkel
90 °
Reduzierend
Nein
Mehrteilig
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 15
Rohraußendurchmesser Anschluss 1
20 mm
Anschluss 1
Pressmuffe
Konturcode Verbindung 1
HR
Nenndurchmesser Anschluss 2
1/2 Zoll (15)
Anschluss 2
Innengewinde zylindrisch (BSPP)
Nenndurchmesser Anschluss 3
DN 15
Rohraußendurchmesser Anschluss 3
20 mm
Anschluss 3
Pressmuffe
Konturcode Verbindung 3
HR
Material Dichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Hauptfarbe Fitting
grau
Länge Anschluss 1
59,5 mm
Arbeitslänge Anschluss 1
26 mm
Zugfest
Ja
Länge Anschluss 2
118 mm
Arbeitslänge Anschluss 2
12 mm
Länge Anschluss 3
59,5 mm
Arbeitslänge Anschluss 3
26 mm
Max. Arbeitsdruck bei 20 °C
6 bar
Max. Betriebsdruck bei max. Mediumtemperatur
6 bar
Mediumtemperatur (Dauerbetrieb)
5 - 70 °C
Mit Dichtungsmaterial
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
Mit thermischer Isolierung
Nein
Mit Stoßnocken
Nein
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
FM-Prüfung
Nein
LPCB-Prüfung
Nein
ULC-Qualitätskennzeichen
Nein
UL-Prüfung
Nein
DIN-CERTCO-Zertifikat
Nein
VdS-geprüft
Nein
Mit TÜV-Zulassung
Nein
DVGW-Siegel für Gas
Nein
DVGW-Siegel für Wasser
Nein
KIWA-Prüfsiegel
Nein
Gastec QA Prüfung
Nein
KOMO-Prüfsiegel
Nein
Gastec QA - AR 214 (H2)
Nein
Typenzulassung nach BBR/EKS
Nein
