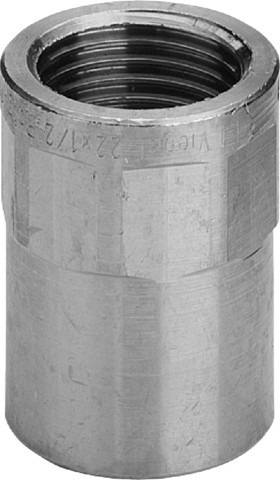

Viega Übergangsmuffe 94270G in 22mm Rp1/2 Rotguss

74027102500 #1
74027102500 #174027102500 #274027102500 #3
product number
74027102500
manufacturer's product number
101664
Order code
4270G2215
model
94270G
assembly time (Bürgerle)
11 Min
customs tariff number
74122000
possibilty to be sent by postal mail
Yes

Viega Übergangsstück Rotguss, Modell 94270G d: 22 Rp: ½

I expect this product to be shown by searching for the follwing term:
PU (Beutel)
10 Stück
output
1 Stück
Andere Ausführungen:
Also buy this
Viega Übergangsnippel 94243G in 22mm R3/4 RotgussViega Übergangsnippel 94243G in 22mm R3/4 Rotguss
Viega Wandscheibe 94472G mit zwei Ösen in 15mm x Rp1/2 RotgussViega Wandscheibe 94472G mit zwei Ösen in 15mm x Rp1/2 Rotguss
Viega Bogen 90 Grad 95002A in 28mm KupferViega Bogen 90 Grad 95002A in 28mm Kupfer
Description
General
Marketing text
Instructions for use
Übergangsstück- Rotguss- Lötanschluss, Rp-GewindeModell 94270GArtikelnummer 101 664d (Rohraußendurchmesser): 22Rp (Innengewinde zylindrisch): ½
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
Bronze
Werkstoffgüte Anschluss 1
Silizium-Bronze
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Bronze
Werkstoffgüte Anschluss 2
Silizium-Bronze
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
gerade
Ausführung
1-teilig
Reduzierend
Nein
Exzentrisch
Nein
Systemgebunden
Nein
Nenndurchmesser Anschluss 1
DN 20
Rohraußendurchmesser Anschluss 1
22 mm
Anschluss 1
Lötmuffe
Konturcode Verbindung 1
sonstige
Nenndurchmesser Anschluss 2
1/2 Zoll (15)
Rohraußendurchmesser Anschluss 2
18 mm
Anschluss 2
Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Konturcode Verbindung 2
sonstige
Hauptfarbe Fitting
Bronze
Mit Stoßnocken
Nein
Zugfest
Ja
Länge
33 mm
Arbeitslänge Anschluss 1
2 mm
Schlüsselweite
25 mm
Max. Arbeitsdruck bei 20 °C
16 bar
Max. Betriebsdruck bei max. Mediumtemperatur
16 bar
Mit thermischer Isolierung
Nein
Ringsteifigkeitsklasse
sonstige
Mit Dichtungsmaterial
Nein
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
ULC-Qualitätskennzeichen
Nein
DVGW-Siegel für Gas
Ja
DVGW-Siegel für Wasser
Ja
