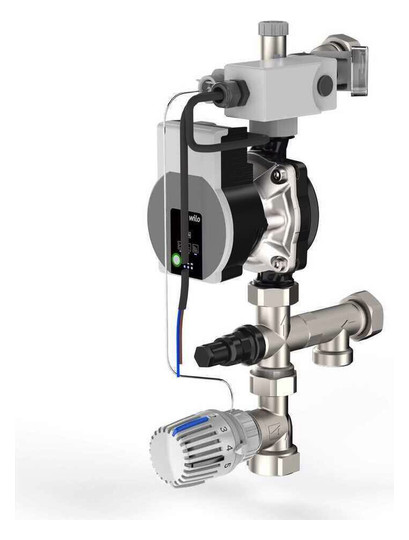

REHAU Regelset flex mit Thermostatkopf
product number
99903320550
manufacturer's product number
13185101001
Order code
REH13185101001
customs tariff number
84137030
REHAU Regelset flex mit Thermostatkopf
Description
REHAU Regelset flex
mit Thermostatkopf
Anwendung:
- zur Regelung einer konstanten Vorlauftemperatur
- zur Montage links oder rechts an die REHAU Heizkreisverteiler mit einem Mittenabstand von 210 mm
Eigenschaft:
- mit Ventil kVS-3,5 m³/h zur primärseitigen Beimischung
- Ventil mit einstellbarem Thermostatkopf bis 55°C Vorlauftemperatur
- einstellbares Überströmventil mit Rückflussverhinderer im Rücklauf
- elektronisch geregelte Hocheffizienz-Pumpe verkabelt mit einstellbarem Sicherheitstemperaturbegrenzer
Material:
- Messing vernickelt
mit Thermostatkopf
Anwendung:
- zur Regelung einer konstanten Vorlauftemperatur
- zur Montage links oder rechts an die REHAU Heizkreisverteiler mit einem Mittenabstand von 210 mm
Eigenschaft:
- mit Ventil kVS-3,5 m³/h zur primärseitigen Beimischung
- Ventil mit einstellbarem Thermostatkopf bis 55°C Vorlauftemperatur
- einstellbares Überströmventil mit Rückflussverhinderer im Rücklauf
- elektronisch geregelte Hocheffizienz-Pumpe verkabelt mit einstellbarem Sicherheitstemperaturbegrenzer
Material:
- Messing vernickelt
REHAU Regelset flex
mit Thermostatkopf
zur Erweiterung einer bestehenden
Heizkörperanlage auf eine kombinierte
Heizkörper-/Flächenheizungsanlage zur
konstanten
Vorlauftemperaturregelung. Mit
vormontierter und geprüfter
elektronischer Hocheffizienzpumpe.
Kompakte Anbauregelstation zur
Montage an die REHAU Heizkreisverteiler
mit einem Mittenabstand von 210
mm zwischen Vorlauf- und
Rücklaufverteilerrohr im REHAU
Verteilerschrank
ab 110 mm Tiefe. Ventil im Vorlauf zur
Beimischung mit Thermostatkopf
mit Tauchfühler, Einstellbereich 20-55
Grad C. Einstellbares
Überströmventil mit
Rückflussverhinderer im Rücklauf vom
Verteiler.
Einstellbarer Temperaturwächter zum
Anlegen an den
Vorlaufverteilerbalken, voreingestellt
auf 55 Grad C. Übertragbare
Leistung ca. 10 kW, abhängig von
Spreizung sowie primärseitige
Vorlauftemperatur und Spreizung.
Umrüstbar zu einer witterungsgeführten
Vorlauftemperaturregelstation durch den
Tausch des Thermostatkopfs mit
Kapillarrohr gegen einen Stellantrieb.
Das Regelset flex kann dadurch
von einer externen Regelung gesteuert
werden. Thermometer mit
Klemmhalter zur Montage am
sekundärseiteigen Vorlauf. Anschluss
primärseitig: G DN 25 AG Anschluss
sekundärseitig: G DN 25
Überwurfmutter. Entlüftungsventil im
Vorlauf oberhalb der Pumpe.
Werkstoff: Anschlussteile Messing
vernickelt, Umwälzpumpe Grauguss.
Breite:356,0000 mm
Höhe:103,0000 mm
Länge:228,0000 mm
Versorgungsspann. V:230 V AC
Baulänge gesamt:225,0000 mm
Bautiefe:95,0000 mm
max Betriebsdruck:10 BAR
Bauhöhe:360,0000 mm
Förderhöhe Pumpe:MAX. 6,0 M
Förderstrom Pumpe:MAX. 3,0 M3/H
Kvs-Wert Mischer:3,5 M3/H
max. Betriebstemp.:PRIMÄR 95 GRAD C
max Vorlauftemp.(C):55 GRAD C
mit Thermostatkopf
zur Erweiterung einer bestehenden
Heizkörperanlage auf eine kombinierte
Heizkörper-/Flächenheizungsanlage zur
konstanten
Vorlauftemperaturregelung. Mit
vormontierter und geprüfter
elektronischer Hocheffizienzpumpe.
Kompakte Anbauregelstation zur
Montage an die REHAU Heizkreisverteiler
mit einem Mittenabstand von 210
mm zwischen Vorlauf- und
Rücklaufverteilerrohr im REHAU
Verteilerschrank
ab 110 mm Tiefe. Ventil im Vorlauf zur
Beimischung mit Thermostatkopf
mit Tauchfühler, Einstellbereich 20-55
Grad C. Einstellbares
Überströmventil mit
Rückflussverhinderer im Rücklauf vom
Verteiler.
Einstellbarer Temperaturwächter zum
Anlegen an den
Vorlaufverteilerbalken, voreingestellt
auf 55 Grad C. Übertragbare
Leistung ca. 10 kW, abhängig von
Spreizung sowie primärseitige
Vorlauftemperatur und Spreizung.
Umrüstbar zu einer witterungsgeführten
Vorlauftemperaturregelstation durch den
Tausch des Thermostatkopfs mit
Kapillarrohr gegen einen Stellantrieb.
Das Regelset flex kann dadurch
von einer externen Regelung gesteuert
werden. Thermometer mit
Klemmhalter zur Montage am
sekundärseiteigen Vorlauf. Anschluss
primärseitig: G DN 25 AG Anschluss
sekundärseitig: G DN 25
Überwurfmutter. Entlüftungsventil im
Vorlauf oberhalb der Pumpe.
Werkstoff: Anschlussteile Messing
vernickelt, Umwälzpumpe Grauguss.
Breite:356,0000 mm
Höhe:103,0000 mm
Länge:228,0000 mm
Versorgungsspann. V:230 V AC
Baulänge gesamt:225,0000 mm
Bautiefe:95,0000 mm
max Betriebsdruck:10 BAR
Bauhöhe:360,0000 mm
Förderhöhe Pumpe:MAX. 6,0 M
Förderstrom Pumpe:MAX. 3,0 M3/H
Kvs-Wert Mischer:3,5 M3/H
max. Betriebstemp.:PRIMÄR 95 GRAD C
max Vorlauftemp.(C):55 GRAD C
kein Verwendungshinweis notwendig
