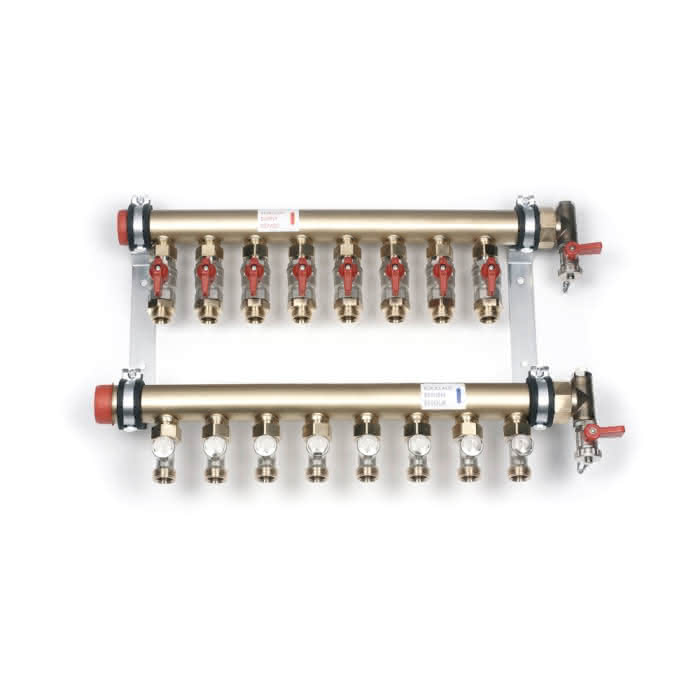

REHAU Industrieverteiler IM 32 Messing 8 Kreise, Eurokonus
product number
54740220800
manufacturer's product number
12466691001
Order code
REH246669
customs tariff number
84818039
REHAU Industrieverteiler IM 32 Messing 8 Kreise, Eurokonus
Description
REHAU Industrieverteiler IM 32 Messing
8 Kreise, Eurokonus
Anwendung:
- als Verteiler und Sammler zur Anbindung der einzelnen Heiz- bzw. Kühlkreise
Eigenschaft:
- Verteilerrohr im Vorlauf mit angehängten Kugelhähnen zur Absperrung des Volumenstroms
- Sammlerrohr im Rücklauf mit angehängten Rücklaufverschraubungen mit Bauschutzkappe zur Einstellung des Volumenstroms der einzelnen Heiz-/Kühlkreise nach DIN EN 1264-4
- Abgang HK: Eurokonus nach EN 16313
- primärer Anschluss Verteiler: DN 32 AG flachdichtend
- vormontiert auf schallgedämmten Konsolen nach DIN 4109 zur Montage im REHAU Verteilerschrank oder direkt an der Wand
Bestandteil:
- manueller Entlüfter
- drehbarer Füll- und Entleerungshahn
Material:
- Messing
8 Kreise, Eurokonus
Anwendung:
- als Verteiler und Sammler zur Anbindung der einzelnen Heiz- bzw. Kühlkreise
Eigenschaft:
- Verteilerrohr im Vorlauf mit angehängten Kugelhähnen zur Absperrung des Volumenstroms
- Sammlerrohr im Rücklauf mit angehängten Rücklaufverschraubungen mit Bauschutzkappe zur Einstellung des Volumenstroms der einzelnen Heiz-/Kühlkreise nach DIN EN 1264-4
- Abgang HK: Eurokonus nach EN 16313
- primärer Anschluss Verteiler: DN 32 AG flachdichtend
- vormontiert auf schallgedämmten Konsolen nach DIN 4109 zur Montage im REHAU Verteilerschrank oder direkt an der Wand
Bestandteil:
- manueller Entlüfter
- drehbarer Füll- und Entleerungshahn
Material:
- Messing
REHAU Industrieverteiler IM 32 Messing
8 Kreise, Eurokonus
als Verteiler und Sammler zur Anbindung
der einzelnen Heiz- bzw.
Kühlkreise,
Werkstoff: Verteiler/Sammler aus
Messing MS 63, Konsolen Stahl verzinkt
Eigenschaften: NW DN 32, schallgedämmte
Verteilerkonsolen zur Montage im
REHAU Verteilerschrank oder an der
Wand, Verteilerendstücke mit
Entlüftung und KFE-Hahn zur Entleerung
vormontiert, Anbindeleitung von
rechts oder links möglich,
Heizkreisanschluss G 3/4 Eurokonus mit
einem
jeweiligen Mittenabstand von 55 mm,
Heizkreisverteiler auf
Konsolen vormontiert und druckgeprüft
Verteilerrohr mit angehängten
Kugelhähnen zur Absperrung der
einzelnen Heiz- bzw. Kühlkreise
Sammlerrohr mit angehängten
Feinregulierventilen zur Absperrung und
unabhängig von der Absperrung
arbeitender Voreinstellung
Verteilerabgänge:8
Baulänge gesamt:550,0000 mm

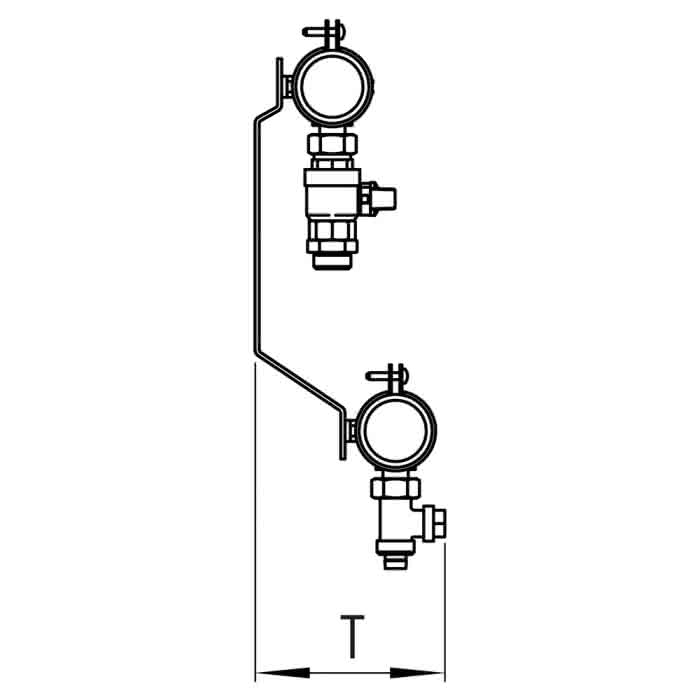

Bautiefe:135,0000 mm
Mittenabstand V/R:210,0000 mm
Mittenabst. Wand VL:55,0000 mm
Bauhöhe:385,0000 mm
Mittenabst. Wand RL:100,0000 mm
Tiefe gesamt:135,0000 mm
Mittenabstand HK:55 MM
Max. Dauerbetriebsdruck:10 BAR
Max. Dauerbetriebstemperatur:80 GRADC
Abgang HK:EUROKONUS NACH DIN EN 16313
Primärer Anschluss Verteiler:DN 32 AG FL
Werkstoff Verteiler:MESSING
8 Kreise, Eurokonus
als Verteiler und Sammler zur Anbindung
der einzelnen Heiz- bzw.
Kühlkreise,
Werkstoff: Verteiler/Sammler aus
Messing MS 63, Konsolen Stahl verzinkt
Eigenschaften: NW DN 32, schallgedämmte
Verteilerkonsolen zur Montage im
REHAU Verteilerschrank oder an der
Wand, Verteilerendstücke mit
Entlüftung und KFE-Hahn zur Entleerung
vormontiert, Anbindeleitung von
rechts oder links möglich,
Heizkreisanschluss G 3/4 Eurokonus mit
einem
jeweiligen Mittenabstand von 55 mm,
Heizkreisverteiler auf
Konsolen vormontiert und druckgeprüft
Verteilerrohr mit angehängten
Kugelhähnen zur Absperrung der
einzelnen Heiz- bzw. Kühlkreise
Sammlerrohr mit angehängten
Feinregulierventilen zur Absperrung und
unabhängig von der Absperrung
arbeitender Voreinstellung
Verteilerabgänge:8
Baulänge gesamt:550,0000 mm
Bautiefe:135,0000 mm
Mittenabstand V/R:210,0000 mm
Mittenabst. Wand VL:55,0000 mm
Bauhöhe:385,0000 mm
Mittenabst. Wand RL:100,0000 mm
Tiefe gesamt:135,0000 mm
Mittenabstand HK:55 MM
Max. Dauerbetriebsdruck:10 BAR
Max. Dauerbetriebstemperatur:80 GRADC
Abgang HK:EUROKONUS NACH DIN EN 16313
Primärer Anschluss Verteiler:DN 32 AG FL
Werkstoff Verteiler:MESSING
kein Verwendungshinweis notwendig
Verteiler für hydraulischen Heiz-/Kühlkreislauf
Geeignet für Kühlen
Ja
Werkstoff
Messing
Primäreranschluss
Außengewinde (metrisch)
Nenndurchmesser Primäreranschluss
1 Zoll (25)
Rohraußendurchmesser Primäreranschluss
32 mm
Mediumtemperatur (Dauerbetrieb)
5 - 75 °C
Max. Arbeitsdruck
6 bar
Mit Mischventil
Ja
Erweiterbar
Ja
Max. Anzahl zusätzlicher Heizkreise
4
Mit Entlüftung
Ja
Mit Manometer
Nein
Anzahl der Gruppen sekundär
8
Sekundäreranschluss
Eurokonus nach EN 16313
Verschließbare Heizkreise
Ja
Tiefe
135 mm
