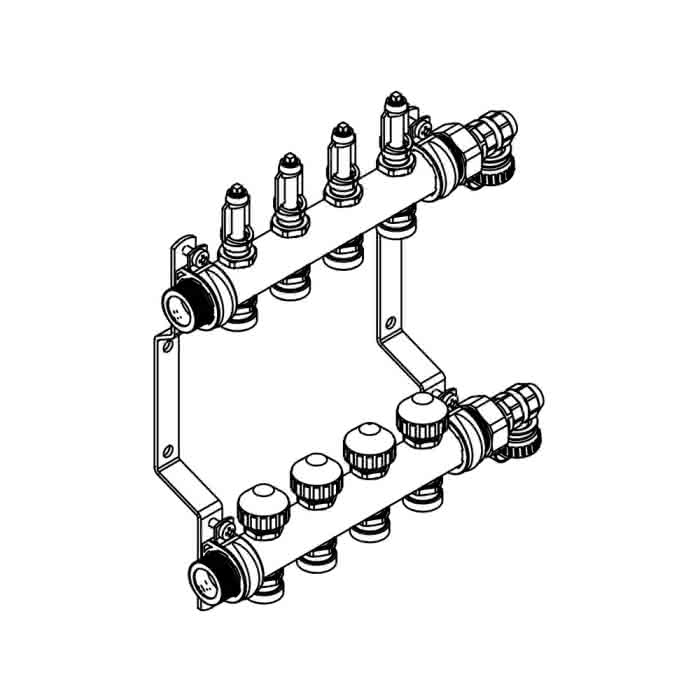

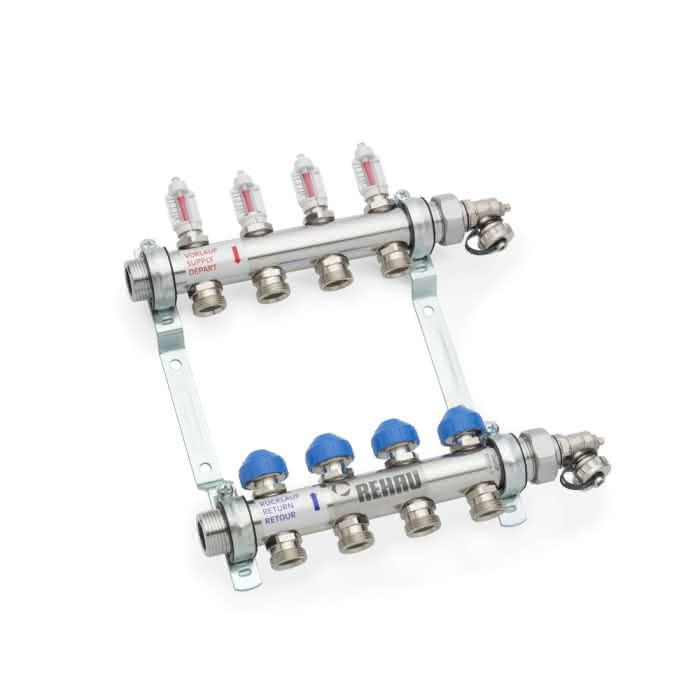

REHAU Heizkreisverteiler HKV-D Edelstahl 9 Kreise
product number
54124616174
manufacturer's product number
12080911003
Order code
HKVDV2A9
assembly time (Bürgerle)
1 Std 29 Min
customs tariff number
84818039
REHAU Heizkreisverteiler HKV-D Edelstahl 9 Kreise
Description
REHAU Heizkreisverteiler HKV-D Edelstahl
9 Kreise
Anwendung:
- als Verteiler und Sammler zur Anbindung der einzelnen Heiz- bzw. Kühlkreise
Eigenschaft:
- Verteilerrohr im Vorlauf mit integrierten und absperrbaren Durchflussmessern nach EN 1264-4
- Sammlerrohr im Rücklauf mit integrierten Thermostatventilen M 30 x 1,5 zur Absperrung der einzelnen Heiz-/Kühlkreise und Aufnahme von REHAU Stellantrieben
- Abgang HK: Eurokonus nach EN 16313
- primärer Anschluss Verteiler: DN 25 AG flachdichtend
- vormontiert auf schallgedämmten Konsolen nach DIN 4109 zur Montage im REHAU Verteilerschrank oder direkt an der Wand
Bestandteil:
- manueller Entlüfter
- drehbarer Füll- und Entleerungshahn
Material:
- Edelstahl
9 Kreise
Anwendung:
- als Verteiler und Sammler zur Anbindung der einzelnen Heiz- bzw. Kühlkreise
Eigenschaft:
- Verteilerrohr im Vorlauf mit integrierten und absperrbaren Durchflussmessern nach EN 1264-4
- Sammlerrohr im Rücklauf mit integrierten Thermostatventilen M 30 x 1,5 zur Absperrung der einzelnen Heiz-/Kühlkreise und Aufnahme von REHAU Stellantrieben
- Abgang HK: Eurokonus nach EN 16313
- primärer Anschluss Verteiler: DN 25 AG flachdichtend
- vormontiert auf schallgedämmten Konsolen nach DIN 4109 zur Montage im REHAU Verteilerschrank oder direkt an der Wand
Bestandteil:
- manueller Entlüfter
- drehbarer Füll- und Entleerungshahn
Material:
- Edelstahl
REHAU Heizkreisverteiler HKV-D Edelstahl
9 Kreise
als Verteiler und Sammler zur Anbindung
der einzelnen Heiz-bzw.
Kühlkreise
Werkstoff: Verteiler/Sammler aus
Edelstahl 1.4301
Konsolen: Stahl verzinkt
Eigenschaften: schallgedämmte
Verteilerkonsolen zur Montage im REHAU
Verteilerschrank oder mit beiliegendem
Befestigungsset an der Wand
, flachdichtender 90 Grad KFE-Hahn mit
Mutter G1 zur Entlüftung
und Entleerung, Anbindeleitung von
rechts oder links möglich,
Heizkreisanschluss G 3/4 Eurokonus mit
einem jeweiligen Mittenabstand
von 50 mm, Heizkreisverteiler auf
Konsolen vormontiert und
druckgeprüft.
Verteilerrohr DN 25 mit integrierten
Durchflussmengenmessern
Anzeigebereich 0-6 l/min zur Absperrung
nach DIN EN 1264 Teil 4.
Sammlerrohr DN 25 mit integrierten
Regulierventilen zur normgerechten
Voreinstellung der einzelnen Heiz- bzw.
Kühlkreise und Handradkappen
blau, Ventile zur Adaptierung der REHAU
Stellantriebe.
Verteilerabgänge:9
Baulänge gesamt:567,0000 mm
Mittenabstand V/R:210,0000 mm
Mittenabstand Wand:VL 39 MM/RL 65 MM
Tiefe gesamt:86,0000 mm
9 Kreise
als Verteiler und Sammler zur Anbindung
der einzelnen Heiz-bzw.
Kühlkreise
Werkstoff: Verteiler/Sammler aus
Edelstahl 1.4301
Konsolen: Stahl verzinkt
Eigenschaften: schallgedämmte
Verteilerkonsolen zur Montage im REHAU
Verteilerschrank oder mit beiliegendem
Befestigungsset an der Wand
, flachdichtender 90 Grad KFE-Hahn mit
Mutter G1 zur Entlüftung
und Entleerung, Anbindeleitung von
rechts oder links möglich,
Heizkreisanschluss G 3/4 Eurokonus mit
einem jeweiligen Mittenabstand
von 50 mm, Heizkreisverteiler auf
Konsolen vormontiert und
druckgeprüft.
Verteilerrohr DN 25 mit integrierten
Durchflussmengenmessern
Anzeigebereich 0-6 l/min zur Absperrung
nach DIN EN 1264 Teil 4.
Sammlerrohr DN 25 mit integrierten
Regulierventilen zur normgerechten
Voreinstellung der einzelnen Heiz- bzw.
Kühlkreise und Handradkappen
blau, Ventile zur Adaptierung der REHAU
Stellantriebe.
Verteilerabgänge:9
Baulänge gesamt:567,0000 mm
Mittenabstand V/R:210,0000 mm
Mittenabstand Wand:VL 39 MM/RL 65 MM
Tiefe gesamt:86,0000 mm
kein Verwendungshinweis notwendig
