REHAU BKT-Modul DM 20/15 ohne Schnellkuppl./Blindstopfen
product number
54740218700
manufacturer's product number
12889291002
Order code
REH288929
customs tariff number
39259080
REHAU BKT-Modul DM 20/15 ohne Schnellkuppl./Blindstopfen
Description

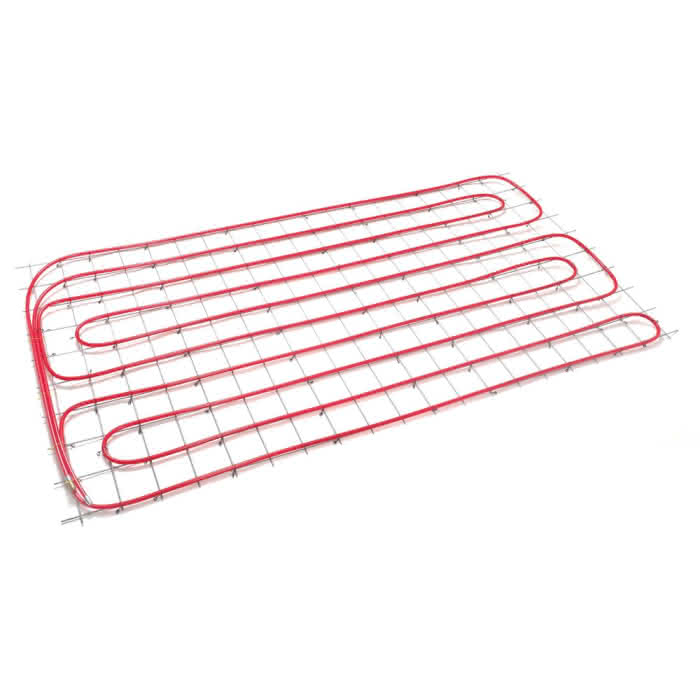

REHAU BKT-Modul
DM 20/15 ohne Schnellkuppl./Blindstopfen
Eigenschaft:

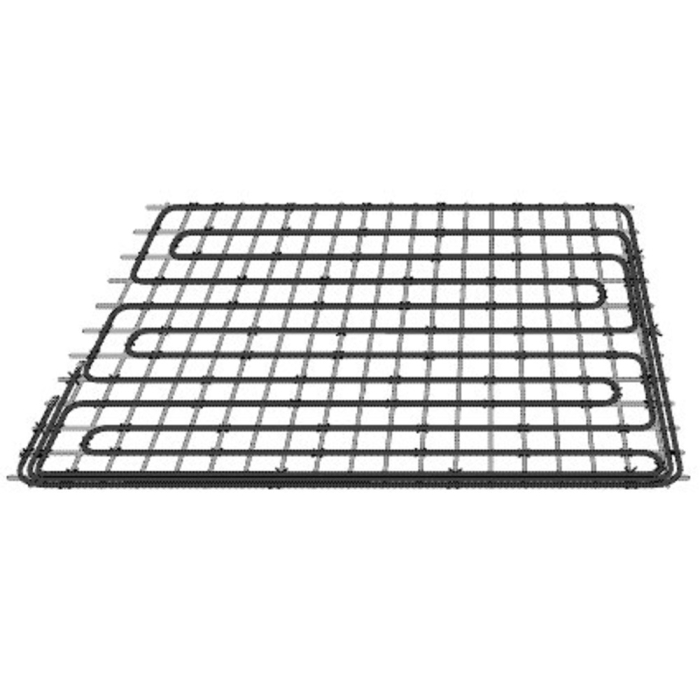

- in Rohrverlegeart Doppelmäander (DM)
- RAUTHERM S Rohr 20 x 2,0 mm auf Betonstahlgittermatten mit Mattenbindern befestigt
- einschließlich 2 x 2 m Anbindeleitung (am Mattenrand befestigt)
- Verlegeabstand 15 cm
- Schnellkupplung NP 7.2 und Blindstopfen mittels Schiebehülse am Ende der Anbindeleitung angeschlossen
- Abmessung der Module variabel in 15 cm Schritten von 1,35 m bis 6,3 m
- Aufbringen des Prüfdruckes von max. 6 bar erfolgt auf dem Baufeld
- Doppelmäanderverlegung für ein noch gleichmäßigeres Temperaturprofil
DM 20/15 ohne Schnellkuppl./Blindstopfen
Eigenschaft:
- in Rohrverlegeart Doppelmäander (DM)
- RAUTHERM S Rohr 20 x 2,0 mm auf Betonstahlgittermatten mit Mattenbindern befestigt
- einschließlich 2 x 2 m Anbindeleitung (am Mattenrand befestigt)
- Verlegeabstand 15 cm
- Schnellkupplung NP 7.2 und Blindstopfen mittels Schiebehülse am Ende der Anbindeleitung angeschlossen
- Abmessung der Module variabel in 15 cm Schritten von 1,35 m bis 6,3 m
- Aufbringen des Prüfdruckes von max. 6 bar erfolgt auf dem Baufeld
- Doppelmäanderverlegung für ein noch gleichmäßigeres Temperaturprofil
REHAU BKT-Modul
DM 20/15 ohne Schnellkuppl./Blindstopfen
BKT-Modul ohne DLK
zum Heizen und Kühlen von
Betonbauteilen
Werkstoff: Baustahlmatte aus Betonstahl
gemäß DIN 488 Teil 1-7, Rohr aus
peroxidisch vernetztem Polyethylen
PE-Xa, entspricht DIN 16982.
Sauerstoffdicht entsprechend DIN 4726,
außenliegende, Sauerstoffsperrschicht
aus EVAL.
Zulassungen: DIN CERTCO-
Registrienummer:
3V226 PE-XA oder 3V227 PE-Xa.
Eigenschaften Rohr: RAUTHERM S Rohr
hochwärme- und alterungsstabilisiert,
für maximalen Betriebsdruck von 6 bar
bei maximaler Betriebstemperatur von 90
Grad C, kurzzeitig bis 100 Grad C,
Farbe
rot (RAL 95307)
Eigenschaften BKT-Modul: variable
Modullänge und Modulbreiten,
Verlegeabstände VA 15 und 20, Rohr-
verlegeart Einfach- oder Doppelmäander,
Rohrbefestigung im Abstand von 40 bis
45
cm mittels kunststoffummantelter REHAU-
BKT-Mattenbinder auf der Trägermatte.
Im Bereich Rohrumlenkungen sind
Biegeradien in Abhängigkeit des
Rohrdurchmessers gewährleistet. Jedes
REHAU-BKT-Modul ist mit einer
Anbindeleitung für Vor- und Rücklauf
versehen, Anbindeleitungen sind am
Mattenrand fixiert.
Transport: Der sachgerechte Transport
der REHAU-BKT-Module erfolgt mit den
REHAU-Mehrweg-Transportgestellen,
welche der EG-Richtlinie Maschinen
89/392/EWG, Anhang II A, der EG-
Maschinenrichtlinie 93/44/EWG, unter
Berücksichtigung der EN 292 und DIN
15018 Teil 1 und 2, entsprechen.
Auslegung: Die Heiz- bzw.
Kühlleistungen
der REHAU-BKT-Module werden bezogen auf
die projektspezifischen Betriebspara-
meter errechnet (siehe gültige
Preisliste)
Hinweis: Auftragsbezogene Fertigung,,,
von Retoure ausgeschlossen,,
Verlegeabstand:150,0000 mm
Verlegeart:DOPPELMÄANDER
var. Modullänge:1350 - 6300 MM
var. Modulbreite:900 - 2400 MM
Rohrdimension:20 X 2,0 MM
DM 20/15 ohne Schnellkuppl./Blindstopfen
BKT-Modul ohne DLK
zum Heizen und Kühlen von
Betonbauteilen
Werkstoff: Baustahlmatte aus Betonstahl
gemäß DIN 488 Teil 1-7, Rohr aus
peroxidisch vernetztem Polyethylen
PE-Xa, entspricht DIN 16982.
Sauerstoffdicht entsprechend DIN 4726,
außenliegende, Sauerstoffsperrschicht
aus EVAL.
Zulassungen: DIN CERTCO-
Registrienummer:
3V226 PE-XA oder 3V227 PE-Xa.
Eigenschaften Rohr: RAUTHERM S Rohr
hochwärme- und alterungsstabilisiert,
für maximalen Betriebsdruck von 6 bar
bei maximaler Betriebstemperatur von 90
Grad C, kurzzeitig bis 100 Grad C,
Farbe
rot (RAL 95307)
Eigenschaften BKT-Modul: variable
Modullänge und Modulbreiten,
Verlegeabstände VA 15 und 20, Rohr-
verlegeart Einfach- oder Doppelmäander,
Rohrbefestigung im Abstand von 40 bis
45
cm mittels kunststoffummantelter REHAU-
BKT-Mattenbinder auf der Trägermatte.
Im Bereich Rohrumlenkungen sind
Biegeradien in Abhängigkeit des
Rohrdurchmessers gewährleistet. Jedes
REHAU-BKT-Modul ist mit einer
Anbindeleitung für Vor- und Rücklauf
versehen, Anbindeleitungen sind am
Mattenrand fixiert.
Transport: Der sachgerechte Transport
der REHAU-BKT-Module erfolgt mit den
REHAU-Mehrweg-Transportgestellen,
welche der EG-Richtlinie Maschinen
89/392/EWG, Anhang II A, der EG-
Maschinenrichtlinie 93/44/EWG, unter
Berücksichtigung der EN 292 und DIN
15018 Teil 1 und 2, entsprechen.
Auslegung: Die Heiz- bzw.
Kühlleistungen
der REHAU-BKT-Module werden bezogen auf
die projektspezifischen Betriebspara-
meter errechnet (siehe gültige
Preisliste)
Hinweis: Auftragsbezogene Fertigung,,,
von Retoure ausgeschlossen,,
Verlegeabstand:150,0000 mm
Verlegeart:DOPPELMÄANDER
var. Modullänge:1350 - 6300 MM
var. Modulbreite:900 - 2400 MM
Rohrdimension:20 X 2,0 MM
kein Verwendungshinweis notwendig
