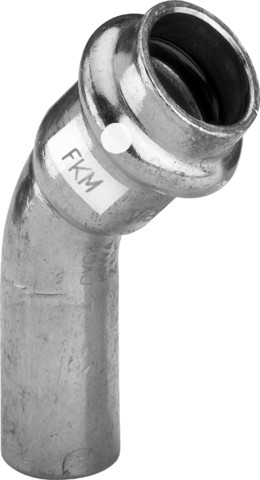

Viega Profipress S-Bogen 45° mit SC-Contur Kupfer, Modell 4526.1 d: 22
Description
Profipress S-Bogen 45°mit SC-Contur- Kupfer- Einsteckende, PressanschlussAusstattung Dichtelement FKMModell 4526.1Artikelnummer 628 376d (Rohraußendurchmesser): 22
Profipress S-Bogen 45°mit SC-Contur- Kupfer- Einsteckende, PressanschlussAusstattung Dichtelement FKM
Es liegen keine Verwendungshinweise vor
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
Kupfer
Werkstoffgüte Anschluss 1
Cu-DHP (CW024A)
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Kupfer
Werkstoffgüte Anschluss 2
Cu-DHP (CW024A)
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
Bogen
Ausführung
1-teilig
Winkel des Bogens
45 °
Radius des Bogens
22 mm
Reduzierend
Nein
Exzentrisch
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 20
Rohraußendurchmesser Anschluss 1
22 mm
Anschluss 1
Schiebeende
Nenndurchmesser Anschluss 2
DN 20
Rohraußendurchmesser Anschluss 2
22 mm
Anschluss 2
Pressmuffe
Konturcode Verbindung 2
SC
Hauptfarbe Fitting
Bronze
Material Dichtung
Fluorkautschuk (FPM/FKM)
Mit Stoßnocken
Nein
Zeta-Wert
0,3
Zugfest
Ja
Länge Anschluss 1
34 mm
Arbeitslänge Anschluss 1
11 mm
Länge Anschluss 2
36 mm
Mediumtemperatur (Dauerbetrieb)
-5 - 140 °C
Max. Arbeitsdruck bei 20 °C
16 bar
Max. Betriebsdruck bei max. Mediumtemperatur
16 bar
Mit thermischer Isolierung
Nein
Mit Dichtungsmaterial
Ja
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
ULC-Qualitätskennzeichen
Nein
KIWA-Prüfsiegel
Nein
Gastec QA Prüfung
Nein
