InstallationRohrsysteme TW & HeizungViega Profipress
Viega GmbH & Co. KG

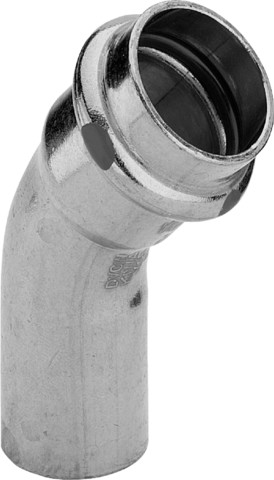

Viega Bogen 45 Grad mit SC Profipress 2426.1 in 22mm Kupfer i/a

77070300400 #1
77070300400 #177070300400 #277070300400 #3
product number
77070300400
manufacturer's product number
292515
Order code
PPB45IA22
model
2426.1
assembly time (Bürgerle)
4 Min
customs tariff number
74121000
possibilty to be sent by postal mail
Yes

Viega Profipress-Bogen 45° mit SC-Contur Kupfer, Modell 2426.1 VdS-Zulassung d: 22

I expect this product to be shown by searching for the follwing term:
PU (Beutel)
10 Stück
PU (Karton)
100 Stück
output
1 Stück
Andere Ausführungen:
Also buy this
Viega Bogen 45 Grad mit SC Profipress 2426 in 22mm KupferViega Bogen 45 Grad mit SC Profipress 2426 in 22mm Kupfer
Viega Muffe mit SC Profipress 2415 in 22mm KupferViega Muffe mit SC Profipress 2415 in 22mm Kupfer
Viega Bogen 45 Grad mit SC Profipress 2426.1 in 28mm Kupfer i/aViega Bogen 45 Grad mit SC Profipress 2426.1 in 28mm Kupfer i/a
Description
General
Marketing text
Instructions for use
Profipress-Bogen 45°mit SC-Contur- Kupfer- Einsteckende, PressanschlussAusstattung Dichtelement EPDMModell 2426.1Artikelnummer 292 515VdS-Zulassungd (Rohraußendurchmesser): 22
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
Kupfer
Werkstoffgüte Anschluss 1
Cu-DHP (CW024A)
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Kupfer
Werkstoffgüte Anschluss 2
Cu-DHP (CW024A)
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
Bogen
Ausführung
1-teilig
Winkel des Bogens
45 °
Radius des Bogens
22 mm
Reduzierend
Nein
Exzentrisch
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 20
Rohraußendurchmesser Anschluss 1
22 mm
Anschluss 1
Pressmuffe
Konturcode Verbindung 1
V
Nenndurchmesser Anschluss 2
1/2 Zoll (15)
Rohraußendurchmesser Anschluss 2
22 mm
Anschluss 2
Schiebeende
Konturcode Verbindung 2
sonstige
Hauptfarbe Fitting
sonstige
Material Dichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Mit Stoßnocken
Nein
Zeta-Wert
0,3
Zugfest
Ja
Länge
34 mm
Länge Anschluss 1
34 mm
Arbeitslänge Anschluss 1
11 mm
Länge Anschluss 2
36 mm
Mediumtemperatur (Dauerbetrieb)
105 °C
Max. Arbeitsdruck bei 20 °C
16 bar
Max. Betriebsdruck bei max. Mediumtemperatur
16 bar
Mit thermischer Isolierung
Nein
Ringsteifigkeitsklasse
sonstige
Mit Dichtungsmaterial
Ja
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
VdS-geprüft
Ja
Mit TÜV-Zulassung
Ja
DVGW-Siegel für Gas
Nein
DVGW-Siegel für Wasser
Ja
KIWA-Prüfsiegel
Ja
Gastec QA Prüfung
Nein
