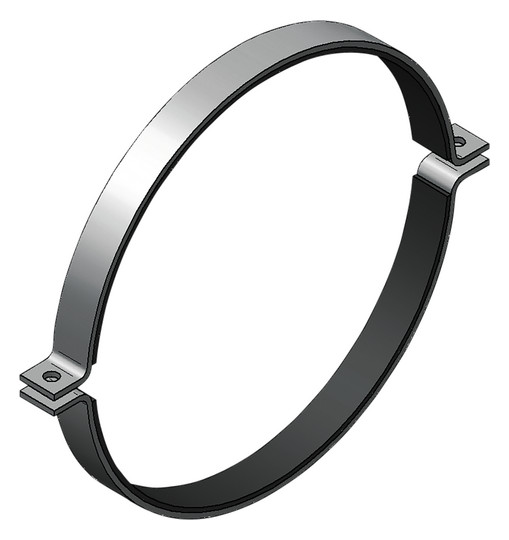

PAM GLOBAL TYRODUR Rohrschelle 7-E m M16 Öffnung Spannb 325-327mm f DN300
product number
99903193773
manufacturer's product number
235567
customs tariff number
73269060
PAM GLOBAL TYRODUR Rohrschelle 7-E Baureihe ohne Anschluss mit M16 Verschlussöffnung Spannbereich: 325 - 327 mm für DN 300
Description
PAM GLOBAL TYRODUR Rohrschelle 7-E Baureihe ohne Anschluss mit M16 Verschlussöffnung Spannbereich: 325 - 327 mm für DN 300 Werkstoff: Stahl, feuerverzinkt, mit 6 mm Gummieinlage aus TPE zur Reduzierung der Körperschallübertragung auf den Baukörper. 17mm Verschlussloch für Gewindestange M16. Befestigung am Baukörper mittels Gewindebolzen oder Stockschraube und entsprechendem Dübel. Bitte beachten Sie die PAM GLOBAL Richtlinien zur Rohrbefestigung
PAM GLOBAL® TYRODUR-Befestigungssystem
für die Befestigung von PAM GLOBAL Abflussrohren aus Gusseisen (SML, KML, BML)
3 Rohrschellen-Baureihen verzinkt.
Fallrohrkonsolen und Fertigkonsolen-Sets
Trapezblechhänger
für die Befestigung von PAM GLOBAL Abflussrohren aus Gusseisen (SML, KML, BML)
3 Rohrschellen-Baureihen verzinkt.
Fallrohrkonsolen und Fertigkonsolen-Sets
Trapezblechhänger
Die Abstände der Befestigungen sollten möglichst gleichmäßig sein und eine Länge von 2 Metern nicht überschreiten. Bitte beachten Sie die Verlegerichtlinien von Pam Building Deutschland GmbH, vor allem hinsichtlich Punktlasten, Festpunkten und seitlicher Aussteifung.
Zweiteiliger Bügel, rund
Werkstoff
Stahl
Werkstoffgüte
sonstige
Oberflächenschutz
galvanisch/elektrolytisch verzinkt
Nenndurchmesser
DN 300
Rohraußendurchmesser
325 - 327 mm
Einlage
Gummi
Zulässige Nutzlast
16.000 N
Anschlussvorrichtung
Loch
Anschlussmaß Anschlussvorrichtung
M16
Verschlussvorrichtung
doppelte Schraube
Geeignet für Anzahl der Röhren
1

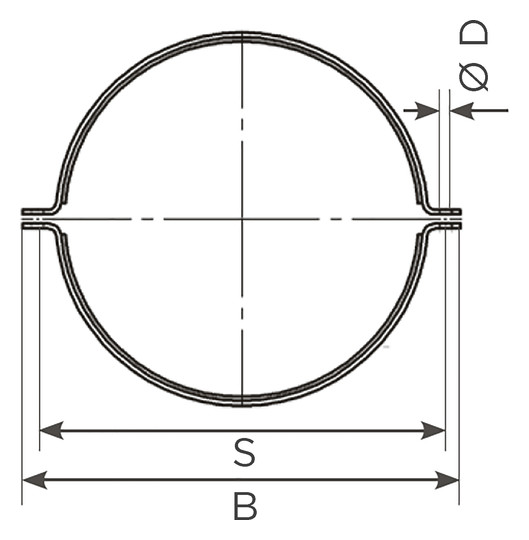

Breite
461 mm
Höhe
413 mm
Tiefe
72 mm
Geeignet für Gussrohre
Ja
