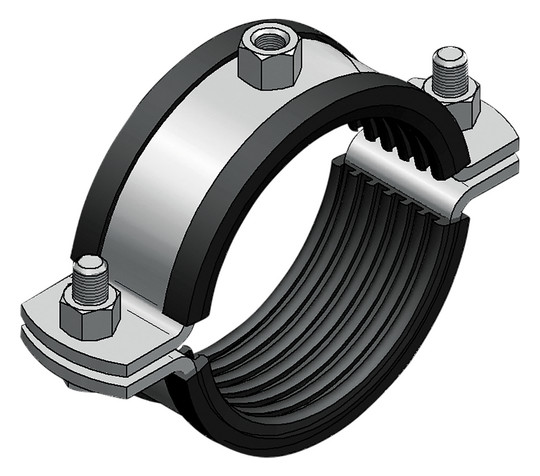

PAM GLOBAL TYRODUR Rohrschelle 6-E M16 Spannbereich: 209-211 mm für DN 200
product number
99903193771
manufacturer's product number
235549
customs tariff number
73269060
PAM GLOBAL TYRODUR Rohrschelle 6-E Baureihe M16 Spannbereich: 209 - 211 mm für DN 200
Description
PAM GLOBAL TYRODUR Rohrschelle 6-E Baureihe M16 Spannbereich: 209 - 211 mm für DN 200 Werkstoff: Stahl, galvanzisch verzinkt, mit 6 mm Gummieinlage aus TPE zur Reduzierung der Körperschallübertragung auf den Baukörper. Verschlussschrauben M8, Anschlussgewinde M10/M12. Befestigung am Baukörper mittels Gewindebolzen oder Stockschraube und entsprechendem Dübel. Bitte beachten Sie die PAM GLOBAL Richtlinien zur Rohrbefestigung
PAM GLOBAL® TYRODUR-Befestigungssystem
für die Befestigung von PAM GLOBAL Abflussrohren aus Gusseisen (SML, KML, BML)
3 Rohrschellen-Baureihen verzinkt.
Fallrohrkonsolen und Fertigkonsolen-Sets
Trapezblechhänger
für die Befestigung von PAM GLOBAL Abflussrohren aus Gusseisen (SML, KML, BML)
3 Rohrschellen-Baureihen verzinkt.
Fallrohrkonsolen und Fertigkonsolen-Sets
Trapezblechhänger
Die Abstände der Befestigungen sollten möglichst gleichmäßig sein und eine Länge von 2 Metern nicht überschreiten. Bitte beachten Sie die Verlegerichtlinien von Pam Building Deutschland GmbH, vor allem hinsichtlich Punktlasten, Festpunkten und seitlicher Aussteifung.
Zweiteiliger Bügel, rund
Werkstoff
Stahl
Werkstoffgüte
sonstige
Oberflächenschutz
galvanisch/elektrolytisch verzinkt
Nenndurchmesser
DN 200
Rohraußendurchmesser
209 - 211 mm
Einlage
Gummi
Zulässige Nutzlast
11.500 N
Anschlussvorrichtung
Innengewinde
Anschlussmaß Anschlussvorrichtung
M16
Verschlussvorrichtung
doppelte Schraube
Geeignet für Anzahl der Röhren
1
Breite
271 mm
Höhe
248 mm
Tiefe
62 mm
Geeignet für Gussrohre
Ja
