PAM GLOBAL TYRODUR Rohrschelle 5-E M12 Spannbereich: 108-112 mm f DN 100
product number
99903193803
manufacturer's product number
235088
customs tariff number
73269060
PAM GLOBAL TYRODUR Rohrschelle 5-E Baureihe M12 Spannbereich: 108 - 112 mm für DN 100
Description
PAM GLOBAL TYRODUR Rohrschelle 5-E Baureihe M12 Spannbereich: 108 - 112 mm für DN 100 Werkstoff: Stahl, galvanzisch verzinkt, mit 6 mm Gummieinlage aus TPE zur Reduzierung der Körperschallübertragung auf den Baukörper. Verschlussschrauben M6, Anschlussgewinde M12. Befestigung am Baukörper mittels Gewindebolzen oder Stockschraube und entsprechendem Dübel. Bitte beachten Sie die PAM GLOBAL Richtlinien zur Rohrbefestigung
PAM GLOBAL® TYRODUR-Befestigungssystem
für die Befestigung von PAM GLOBAL Abflussrohren aus Gusseisen (SML, KML, BML)
3 Rohrschellen-Baureihen verzinkt.
Fallrohrkonsolen und Fertigkonsolen-Sets
Trapezblechhänger
für die Befestigung von PAM GLOBAL Abflussrohren aus Gusseisen (SML, KML, BML)
3 Rohrschellen-Baureihen verzinkt.
Fallrohrkonsolen und Fertigkonsolen-Sets
Trapezblechhänger
Die Abstände der Befestigungen sollten möglichst gleichmäßig sein und eine Länge von 2 Metern nicht überschreiten. Bitte beachten Sie die Verlegerichtlinien von Pam Building Deutschland GmbH, vor allem hinsichtlich Punktlasten, Festpunkten und seitlicher Aussteifung.
Zweiteiliger Bügel, rund
Werkstoff
Stahl
Werkstoffgüte
sonstige
Oberflächenschutz
galvanisch/elektrolytisch verzinkt
Nenndurchmesser
DN 100
Rohraußendurchmesser
108 - 112 mm
Einlage
Gummi
Zulässige Nutzlast
1.600 N
Anschlussvorrichtung
Innengewinde
Anschlussmaß Anschlussvorrichtung
M12
Verschlussvorrichtung
doppelte Schraube
Geeignet für Anzahl der Röhren
1

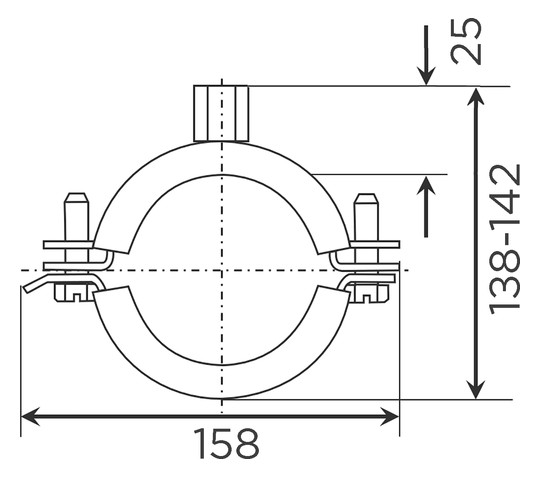

Breite
158 mm
Höhe
142 mm
Tiefe
37 mm
Geeignet für Gussrohre
Ja
