PAM GLOBAL TYRODUR Rohrschelle 5-E M10/12 Spannbereich: 159-163 mm f DN 150
product number
99903193769
manufacturer's product number
235093
customs tariff number
73269060
PAM GLOBAL TYRODUR Rohrschelle 5-E Baureihe M10/12 Spannbereich: 159 - 163 mm für DN 150
Description
PAM GLOBAL TYRODUR Rohrschelle 5-E Baureihe M10/12 Spannbereich: 159 - 163 mm für DN 150 Werkstoff: Stahl, galvanzisch verzinkt, mit 6 mm Gummieinlage aus TPE zur Reduzierung der Körperschallübertragung auf den Baukörper. Verschlussschrauben M8, Anschlussgewinde M10/M12. Befestigung am Baukörper mittels Gewindebolzen oder Stockschraube und entsprechendem Dübel. Bitte beachten Sie die PAM GLOBAL Richtlinien zur Rohrbefestigung
PAM GLOBAL® TYRODUR-Befestigungssystem
für die Befestigung von PAM GLOBAL Abflussrohren aus Gusseisen (SML, KML, BML)
3 Rohrschellen-Baureihen verzinkt.
Fallrohrkonsolen und Fertigkonsolen-Sets
Trapezblechhänger
für die Befestigung von PAM GLOBAL Abflussrohren aus Gusseisen (SML, KML, BML)
3 Rohrschellen-Baureihen verzinkt.
Fallrohrkonsolen und Fertigkonsolen-Sets
Trapezblechhänger
Die Abstände der Befestigungen sollten möglichst gleichmäßig sein und eine Länge von 2 Metern nicht überschreiten. Bitte beachten Sie die Verlegerichtlinien von Pam Building Deutschland GmbH, vor allem hinsichtlich Punktlasten, Festpunkten und seitlicher Aussteifung.
Zweiteiliger Bügel, rund
Werkstoff
Stahl
Werkstoffgüte
sonstige
Oberflächenschutz
galvanisch/elektrolytisch verzinkt
Nenndurchmesser
DN 150
Rohraußendurchmesser
159 - 163 mm
Einlage
Gummi
Zulässige Nutzlast
2.300 N
Anschlussvorrichtung
Innengewinde
Anschlussmaß Anschlussvorrichtung
M10 / M12
Verschlussvorrichtung
doppelte Schraube
Geeignet für Anzahl der Röhren
1

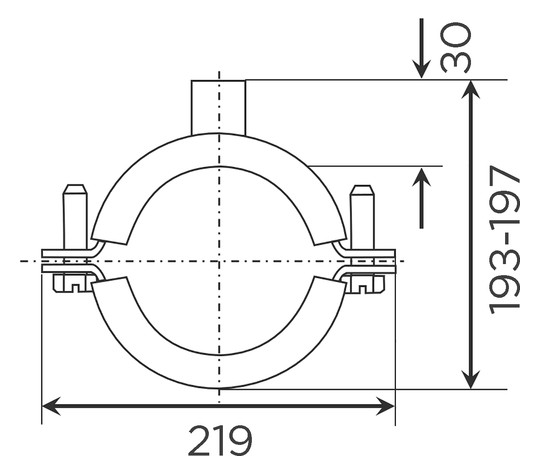

Breite
219 mm
Höhe
197 mm
Tiefe
37 mm
Geeignet für Gussrohre
Ja
